        精密钢制锁紧柱塞，带塑料把手球和锥形顶销

商品描述/产品说明

产品说明产品描述：用锁紧柱塞可防止锁紧位置由于受横向力的作用而发生移动。只有在手动松开螺栓后，才能将其移动到另一个锁定位置。
如果柱塞需要维持在拔出状态较长时间，为避免顶销弹回，可选用 B 型。

这种带衬套的锁紧柱塞特别适合快速定位及安装。精密的柱塞及衬套保证了很高的插接重复精度。
材料：易切削钢。
热塑性塑料球形把手。规格：硬化、抛光处理，

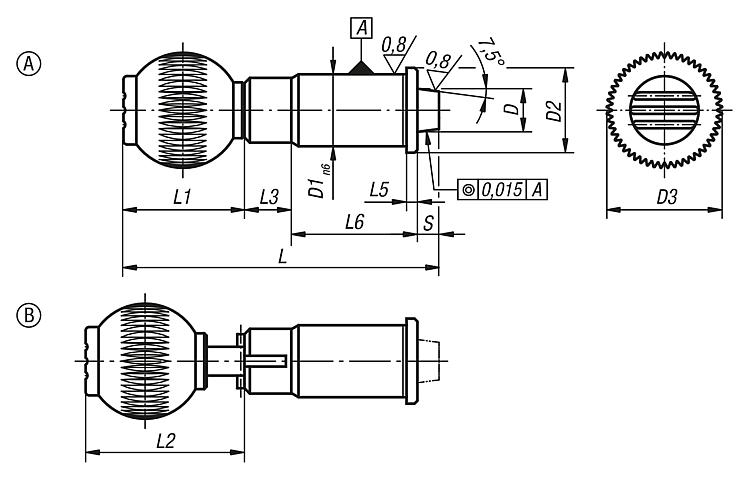

黑灰色 RAL7021 球形把手。提示：技术参数参看《安装及装配说明书》。图纸提示：

A型: 标准
B型: 可锁紧

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03182 精密钢制锁紧柱塞，带塑料把手球和锥形顶销

220 kB

图片（总概述）

精密钢制锁紧柱塞，带塑料把手球和锥形顶销

更多信息

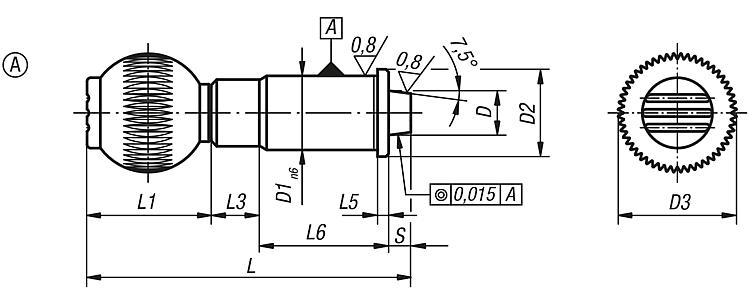

图纸

商品选择/筛选

订货号	类型	类型 2	D	D1	D2	D3	L	L1	L3	L5	L6	行程 S	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	内螺纹球形把手	价格
03182-010	A	标准型	10	16	19	25	75	25	13	2,5	31	6	19	29	M6	根据要求
03182-012	A	标准型	12	20	23	32	87	33	13	3	35	6	22	35	M8	根据要求
03182-016	A	标准型	16	25	28	40	102,5	41,5	13	3	42	6	30	50	M10	根据要求
03182-020	A	标准型	20	30	33	40	110,5	41,5	13	3	50	6	46	63	M10	根据要求
03182-025	A	标准型	25	38	42	50	130	51	13	3	60	6	39	73	M10	根据要求

精密钢制锁紧柱塞，带塑料把手球、锥形顶销和拔出锁槽

更多信息

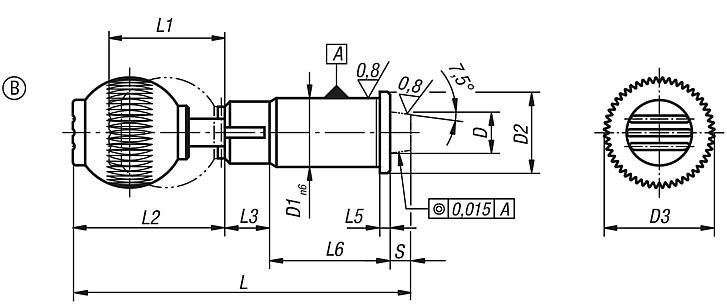

图纸

商品选择/筛选

订货号	类型	类型 2	D	D1	D2	D3	L	L1	L2	L3	L5	L6	行程 S	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	内螺纹球形把手	价格
03182-110	B	可锁定的	10	16	19	25	75	25	30,5	13	2,5	31	6	19	29	M6	根据要求
03182-112	B	可锁定的	12	20	23	32	87	33	40,5	13	3	35	6	22	35	M8	根据要求
03182-116	B	可锁定的	16	25	28	40	102,5	41,5	49	13	3	42	6	30	50	M10	根据要求
03182-120	B	可锁定的	20	30	33	40	110,5	41,5	49	13	3	50	6	46	63	M10	根据要求
03182-125	B	可锁定的	25	38	42	50	130	51	58,5	13	3	60	6	39	73	M10	根据要求
