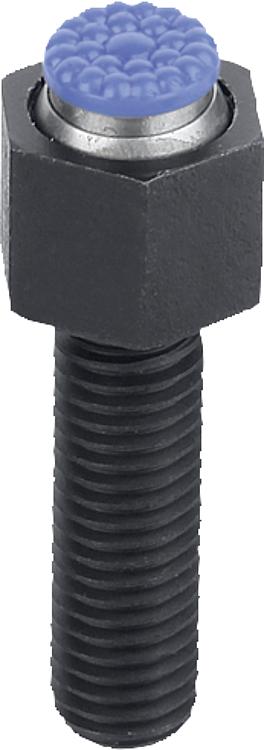

        自适应球头端面，可调节，带 O 型圈和可更换嵌入件，P 型，不锈钢嵌入件，聚氨酯表面

商品描述/产品说明

产品说明材料：调质钢主体。
顶珠为防锈和防酸型钢制。
嵌入件：
P 型为不锈钢。规格：主体经调质和和黑色氧化处理。
顶珠经硬化处理，亮色。
嵌入件：
P 型配聚氨酯表面，硬度达到 60° 邵氏硬度。提示：自调整支撑垫用于对未经加工和经加工的工件进行支撑和夹紧。
此外，自调整支撑垫在夹具制造中充当挡块、垫块、压紧块使用。
轻轻按压圆柱头螺栓便可以将顶珠从外壳中取出。
顶珠防转动保险。优点：由于嵌入件是可以进行更换的，故此实现了较高的经济性。
内置的 O 型圈可防止脏污和异物颗粒的进入，确保稳定可靠。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 02007_P 自适应球头端面，可调节，带 O 型圈和可更换嵌入件，P 型，不锈钢嵌入件，聚氨酯表面

165 kB

图纸

商品选择/筛选

订货号	类型	B	D2	D3	D4	H	H1	H2	E	SW	SW1	顶珠 ø	不锈钢嵌入件订货号聚氨酯表面	价格
02007-620X030	P	30	M20	20	21	26	6	12	34,6	30	8	23	07113-20126	根据要求
02007-620X060	P	60	M20	20	21	26	6	12	34,6	30	8	23	07113-20126	根据要求
02007-616X080	P	80	M16	16	16	25	6	12	27,7	24	6	20	07113-16126	根据要求
02007-610X030	P	30	M10	10	10	19	6	12	19,6	17	3	13	07113-10126	根据要求
02007-624X100	P	100	M24	25	27	32	6	12	41,6	36	10	28	07113-25126	根据要求
02007-610X050	P	50	M10	10	10	19	6	12	19,6	17	3	13	07113-10126	根据要求
02007-616X050	P	50	M16	16	16	25	6	12	27,7	24	6	20	07113-16126	根据要求
02007-612X040	P	40	M12	12	13	21	6	12	21,9	19	5	15	07113-12126	根据要求
02007-616X025	P	25	M16	16	16	25	6	12	27,7	24	6	20	07113-16126	根据要求
02007-612X060	P	60	M12	12	13	21	6	12	21,9	19	5	15	07113-12126	根据要求
02007-624X040	P	40	M24	25	27	32	6	12	41,6	36	10	28	07113-25126	根据要求
02007-610X015	P	15	M10	10	10	19	6	12	19,6	17	3	13	07113-10126	根据要求
02007-620X100	P	100	M20	20	21	26	6	12	34,6	30	8	23	07113-20126	根据要求
02007-612X020	P	20	M12	12	13	21	6	12	21,9	19	5	15	07113-12126	根据要求
