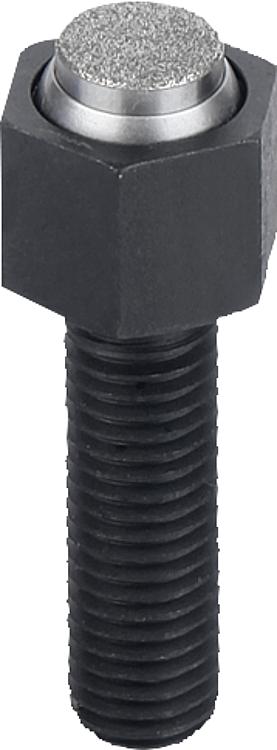

02007_O自适应球头端面，可调节，带 O 型圈和可更换嵌入件，O 型，不锈钢嵌入件， 金刚石表面 |
返回 |
|
|
产品说明材料：调质钢主体。
顶珠为防锈和防酸型钢制。
嵌入件：
O 型为不锈钢。规格：主体经调质和和黑色氧化处理。
顶珠经硬化处理，亮色。
嵌入件：
O 型金刚石表面，类似 100 磨削粒度。提示：自调整支撑垫用于对未经加工和经加工的工件进行支撑和夹紧。
此外，自调整支撑垫在夹具制造中充当挡块、垫块、压紧块使用。
轻轻按压圆柱头螺栓便可以将顶珠从外壳中取出。
顶珠防转动保险。优点：由于嵌入件是可以进行更换的，故此实现了较高的经济性。
内置的 O 型圈可防止脏污和异物颗粒的进入，确保稳定可靠。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | B | D2 | D3 | H | H1 | H2 | E | SW | SW1 | 顶珠 ø | 负载能力
max. kN
(静态负载) | 不锈钢嵌入件
订货号
金刚石表面 | CAD | 配件 | 价格 | 订购 |
|---|
| 02007-510X015 | O | 15 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10105 |  |  | 根据要求 | | | 02007-510X030 | O | 30 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10105 | | | 根据要求 | | | 02007-510X050 | O | 50 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10105 | | | 根据要求 | | | 02007-512X020 | O | 20 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12105 | | | 根据要求 | | | 02007-512X040 | O | 40 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12105 | | | 根据要求 | | | 02007-512X060 | O | 60 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12105 | | | 根据要求 | | | 02007-516X025 | O | 25 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16105 | | | 根据要求 | | | 02007-516X050 | O | 50 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16105 | | | 根据要求 | | | 02007-516X080 | O | 80 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16105 | | | 根据要求 | | | 02007-520X030 | O | 30 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20105 | | | 根据要求 | | | 02007-520X060 | O | 60 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20105 | | | 根据要求 | | | 02007-520X100 | O | 100 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20105 | | | 根据要求 | | | 02007-524X040 | O | 40 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25105 | | | 根据要求 | | | 02007-524X100 | O | 100 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25105 | | | 根据要求 | |
|
|
