产品说明材料：渗碳钢底板和钳口。
工具钢夹钳。规格：钳口经黑色氧化处理。
夹钳，亮色。提示：夹钳带有刻度，操作简单和可快速调节，可根据新工件进行快速稳固的调节。
通过 5 轴夹具的对称结构始终定心对中工件。
工件易于操作，可以使用短的标准刀具。因此可大幅度降低刀具成本。
夹紧深度 >5 mm 时产生下拉力。
夹紧宽度可在 20 mm 到 320 mm 之间进行选择。
装配：紧凑型 5 轴夹具可安装到 T 型槽工作台、格栅系统上，以及通过适配器法兰安装到旋转的零点夹持系统上。附件：支撑板 41345
夹钳 41320
摆动卡爪 41325
中间卡爪 41335
十字夹持联轴器 41365
请单独订购支撑板和带销钉的夹钳。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| A | B | C | H | L | 拉力
max. kN | 适用轴肩螺栓 | 重量
kg
| CAD | 配件 | 价格 | 订购 |
|---|

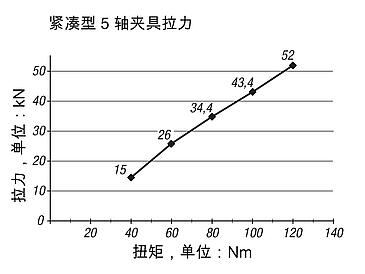

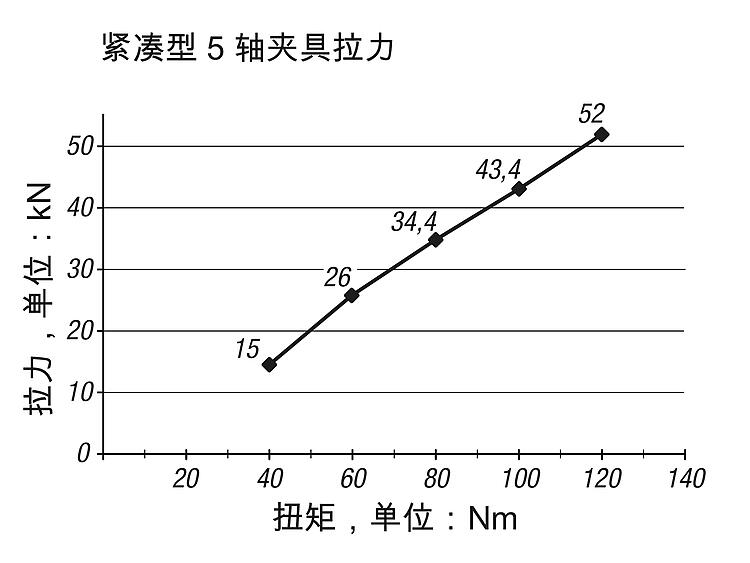

| 41300-124000901500 | 70 | 90 | 8/3 | 12/17 | 57,5 | 参见示意图 | 07533-12055 | 22.272 |  | | 根据要求 | | | 41300-124001251500 | 105 | 125 | 8/3 | 12/17 | 58 | 参见示意图 | 07533-12055 | 31 | | | 根据要求 | |
|
|
