        Manípulos borboleta de plástico com tampa, inserto roscado de aço ou aço inoxidável, pol.

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Cabo em termoplástico, grafite escuro.
Bucha ou pino roscado em aço 5.8 ou aço inoxidável 1.4305.

Versão:Bucha ou pino roscado em aço passivado azul ou aço inoxidável com superfície sem tratamento.Indicação:Nos artigos com medidas em polegadas, a forma D foi determinada em polegadas, todas as outras formas permanecem em mm.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06652 inch Manípulos borboleta de plástico com tampa, inserto roscado de aço ou aço inoxidável, pol.

246 kB

Desenhos (visão geral)

Manípulos borboleta de plástico com tampa, inserto roscado de aço ou aço inoxidável, com rosca fêmea - inch

mais informações

Desenhos

Manípulos borboleta de plástico com tampa, inserto roscado de aço ou aço inoxidável, com rosca fêmea - inch

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo aço	Código do artigo aço inoxidável	A	B	D	D2	H	H1	T
06652-9AEΔ	06652-09AEΔ	38	4,5	8-32	12	18	8,5	10
06652-9A1Δ	06652-09A1Δ	38	4,5	10-32	12	18	8,5	10
06652-9A2Δ	06652-09A2Δ	38	4,5	1/4-20	12	18	8,5	10
06652-1A1Δ	06652-01A1Δ	50	5	10-32	14	24	11,5	10
06652-1A2Δ	06652-01A2Δ	50	5	1/4-20	14	24	11,5	10
06652-2A3Δ	06652-02A3Δ	75	7	5/16-18	21	35,6	16,5	14
06652-2A4Δ	06652-02A4Δ	75	7	3/8-16	21	35,6	16,5	14

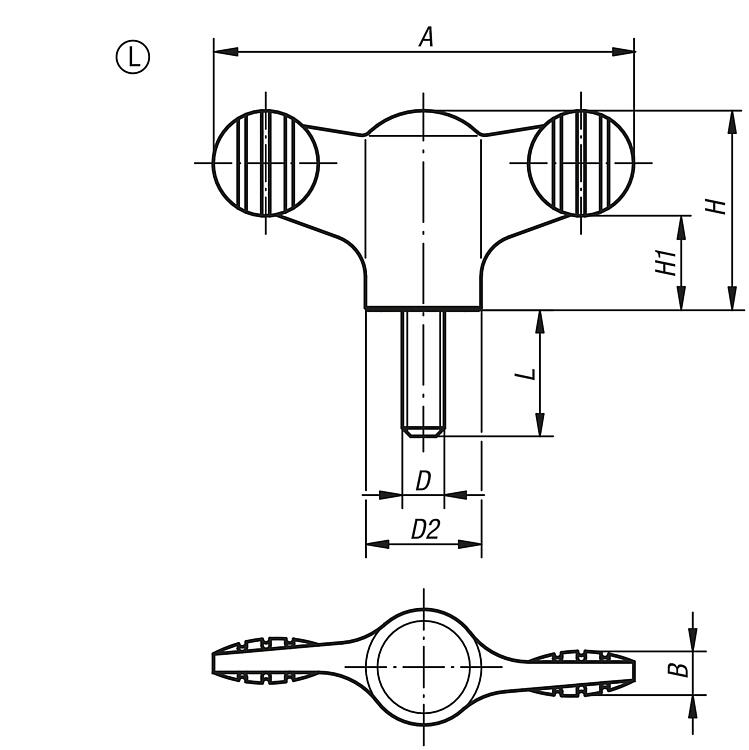

Manípulos borboleta de plástico com tampa, inserto roscado de aço ou aço inoxidável, com rosca macho, pol.

mais informações

Desenhos

Manípulos borboleta de plástico com tampa, inserto roscado de aço ou aço inoxidável, com rosca macho, pol.

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo aço	Código do artigo aço inoxidável	A	B	D	D2	H	H1	L
06652-9AEΔX	06652-09AEΔX	38	4,5	8-32	12	18	8,5	10/20
06652-9A1ΔX	06652-09A1ΔX	38	4,5	10-32	12	18	8,5	10/20
06652-9A2ΔX	06652-09A2ΔX	38	4,5	1/4-20	12	18	8,5	20/30/40
06652-1A1ΔX	06652-01A1ΔX	50	5	10-32	14	24	11,5	10/20
06652-1A2ΔX	06652-01A2ΔX	50	5	1/4-20	14	24	11,5	20/30/40
06652-1A3ΔX	06652-01A3ΔX	50	5	5/16-18	14	24	11,5	20/40
06652-2A3ΔX	06652-02A3ΔX	75	7	5/16-18	21	35,6	16,5	20/40
06652-2A4ΔX	06652-02A4ΔX	75	7	3/8-16	21	35,6	16,5	20/40
