06194 inchManípulos em estrela de aço inoxidável semelhantes à norma DIN... |
voltar |
|
|
DescriçãoMaterial:Aço inoxidável 1.4308.
Pino roscado em aço inoxidável 1.4305.
Pino de travessa em aço inoxidável 1.4310. Versão:Retificado e polido ou jateado.

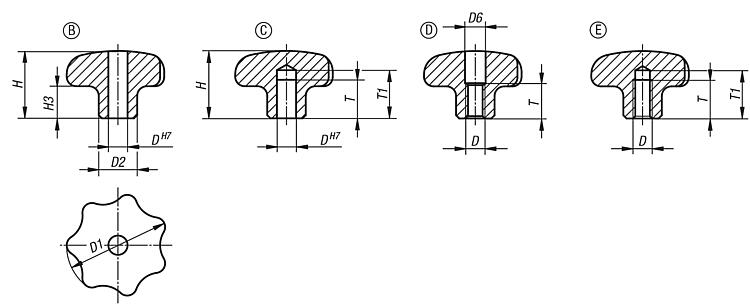

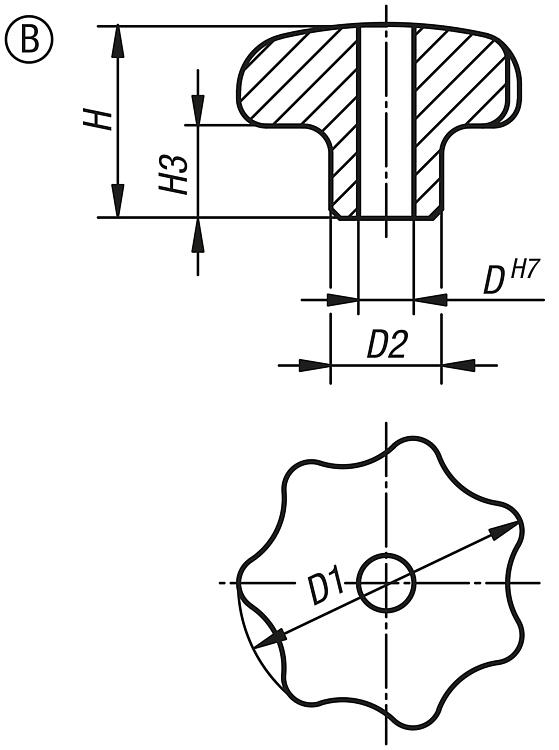

Pino roscado e pino de travessa com superfícies sem tratamento.Indicação:Nos artigos com medidas em polegadas, a forma D foi determinada em polegadas, todas as outras formas permanecem em mm.Indicação de desenho:Forma B: furo passante

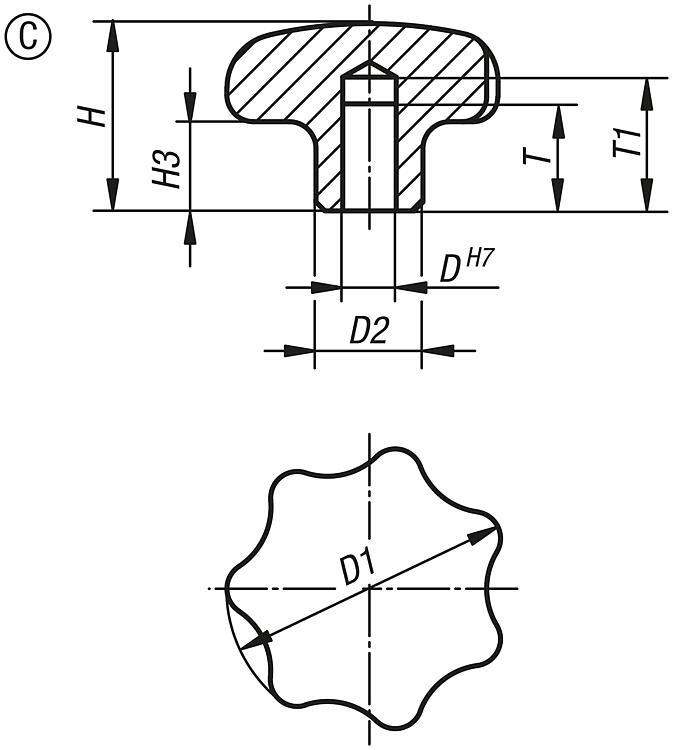

Forma C: furo cego

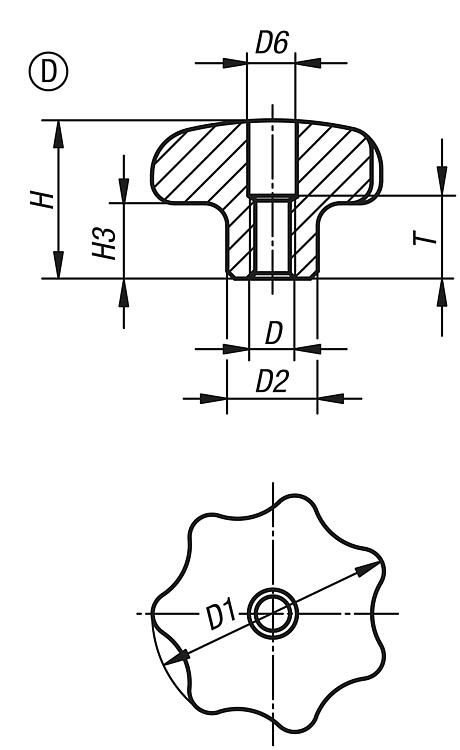

Forma D: rosca furada
Forma E: furo cego roscado

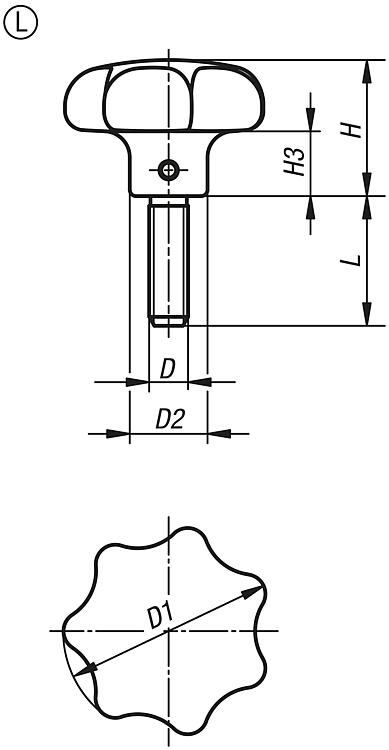

Forma L: com rosca macho DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Manípulos em estrela de aço inoxidável, semelhantes à norma DIN 6336, forma B, furo passante - inch |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Superfície
Corpo básico | D | D1 | D2 | H | H3 | CAD | Aces. | Preço | Encomendar |
|---|
| 06194-232CM2 | B | polido | 0,25 | 32 | 12 | 21 | 10 |  | | 9,17 € | | | 06194-240CN2 | B | polido | 0,312 | 40 | 14 | 26 | 13 | | | 12,01 € | | | 06194-250CO2 | B | polido | 0,375 | 50 | 18 | 34 | 17 | | | 14,48 € | | | 06194-263CP2 | B | polido | 0,5 | 63 | 20 | 42 | 21 | | | 19,00 € | |
|
Manípulos em estrela de aço inoxidável, semelhantes à norma DIN 6336, forma C, furo cego, medida em polegadas |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Superfície
Corpo básico | D | D1 | D2 | H | H3 | T | T1 | CAD | Aces. | Preço | Encomendar |
|---|
| 06194-332CM2 | C | polido | 0,25 | 32 | 12 | 21 | 10 | 12 | 15 | | | 10,21 € | | | 06194-340CN2 | C | polido | 0,312 | 40 | 14 | 26 | 13 | 15 | 18 | | | 13,41 € | | | 06194-350CO2 | C | polido | 0,375 | 50 | 18 | 34 | 17 | 18 | 21 | | | 17,62 € | | | 06194-363CP2 | C | polido | 0,5 | 63 | 20 | 42 | 21 | 22 | 25 | | | 22,86 € | |
|
Manípulos em estrela de aço inoxidável, semelhantes à norma DIN 6336, forma D, rosca furada, medida em polegadas |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Superfície
Corpo básico | D
| D1 | D2 | D6 | H | H3 | T | CAD | Aces. | Preço | Encomendar |
|---|
| 06194-432A22 | D | polido | 1/4-20 | 32 | 12 | 6,4 | 21 | 10 | 11 | | | 11,30 € | | | 06194-440A32 | D | polido | 5/16-18 | 40 | 14 | 8,4 | 26 | 13 | 14 | | | 14,33 € | | | 06194-450A42 | D | polido | 3/8-16 | 50 | 18 | 10,5 | 34 | 17 | 18 | | | 19,03 € | | | 06194-463A52 | D | polido | 1/2-13 | 63 | 20 | 13 | 42 | 21 | 22 | | | 24,15 € | | | 06194-432A23 | D | jateado | 1/4-20 | 32 | 12 | 6,4 | 21 | 10 | 11 | | | 10,19 € | | | 06194-440A33 | D | jateado | 5/16-18 | 40 | 14 | 8,4 | 26 | 13 | 14 | | | 12,88 € | | | 06194-450A43 | D | jateado | 3/8-16 | 50 | 18 | 10,5 | 34 | 17 | 18 | | | 17,14 € | |
|
Manípulos em estrela de aço inoxidável, semelhantes à norma DIN 6336, forma E, furo cego roscado, medida em polegadas |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Superfície
Corpo básico | D
| D1 | D2 | H | H3 | T | T1 | CAD | Aces. | Preço | Encomendar |
|---|
| 06194-532A22 | E | polido | 1/4-20 | 32 | 12 | 21 | 10 | 12 | 15 | | | 11,30 € | | | 06194-540A32 | E | polido | 5/16-18 | 40 | 14 | 26 | 13 | 15 | 18 | | | 14,33 € | | | 06194-550A42 | E | polido | 3/8-16 | 50 | 18 | 34 | 17 | 18 | 21 | | | 19,03 € | | | 06194-563A52 | E | polido | 1/2-13 | 63 | 20 | 42 | 21 | 22 | 25 | | | 24,15 € | | | 06194-532A23 | E | jateado | 1/4-20 | 32 | 12 | 21 | 10 | 12 | 15 | | | 10,19 € | | | 06194-540A33 | E | jateado | 5/16-18 | 40 | 14 | 26 | 13 | 15 | 18 | | | 12,88 € | | | 06194-550A43 | E | jateado | 3/8-16 | 50 | 18 | 34 | 17 | 18 | 21 | | | 17,14 € | |
|
|
