        Botões recartilhados, medida em polegadas

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Termoplástico, grafite escuro.
Bucha ou pino roscado em aço 5.8 ou aço inoxidável 1.4305.

Versão:Aço passivado azul ou aço inoxidável com superfície sem tratamento.Indicação:Nos artigos com medidas em polegadas, a forma D foi determinada em polegadas, todas as outras formas permanecem em mm.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06092 inch Botões recartilhados, medida em polegadas

1,1 MB

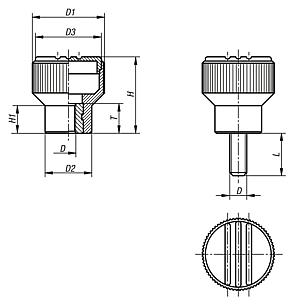

Desenhos (visão geral)

Botões recartilhados com rosca fêmea, medida em polegadas

mais informações

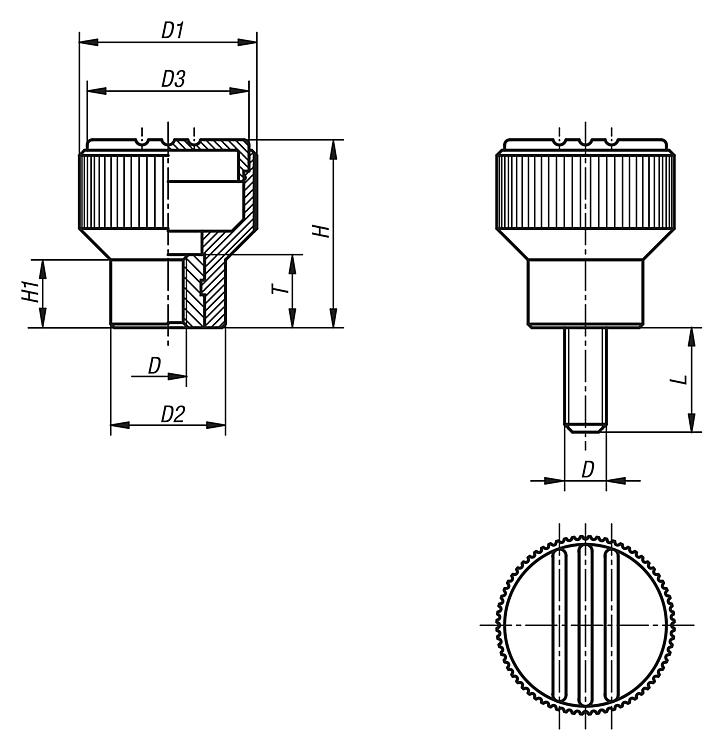

Desenhos

Botões recartilhados com rosca fêmea, medida em polegadas

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo aço	Código do artigo aço inoxidável	D	D1	D2	D3	H	H1	T
06092-1AEΔ	06092-01AEΔ	8-32	21	14	19	22	8	10
06092-1A1Δ	06092-01A1Δ	10-32	21	14	19	22	8	10
06092-1A2Δ	06092-01A2Δ	1/4-20	21	14	19	22	8	10
06092-2A3Δ	06092-02A3Δ	5/16-18	26	18	23	26	9,5	14
06092-3A3Δ	06092-03A3Δ	5/16-18	34	22	31	36	13	14
06092-3A4Δ	06092-03A4Δ	3/8-16	34	22	31	36	13	14

Botões recartilhados com rosca macho, medida em polegadas

mais informações

Desenhos

Botões recartilhados com rosca macho, medida em polegadas

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo aço	Código do artigo aço inoxidável	D	D1	D2	D3	H	H1	L
06092-1A1ΔX	06092-01A1ΔX	10-32	21	14	19	22	8	10/20
06092-1A2ΔX	06092-01A2ΔX	1/4-20	21	14	19	22	8	20/30
06092-2A3ΔX	06092-02A3ΔX	5/16-18	26	18	23	26	9,5	20/40
06092-3A4ΔX	06092-03A4ΔX	3/8-16	34	22	31	36	13	20/40
