        Botões recartilhados peças em aço inoxidável, media em polegadas

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Termoplástico, grafite escuro.
Bucha e pino roscado em aço inoxidável 1.4305.

Versão:Aço inoxidável, superfície sem tratamento.Indicação:Nos artigos com medidas em polegadas, a forma D foi determinada em polegadas, todas as outras formas permanecem em mm.Indicação de desenho:

Forma D: bucha roscada, sem tampa
Forma K: bucha roscada, com tampa
Forma L: rosca macho

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06267 inch Botões recartilhados peças em aço inoxidável, media em polegadas

1,1 MB

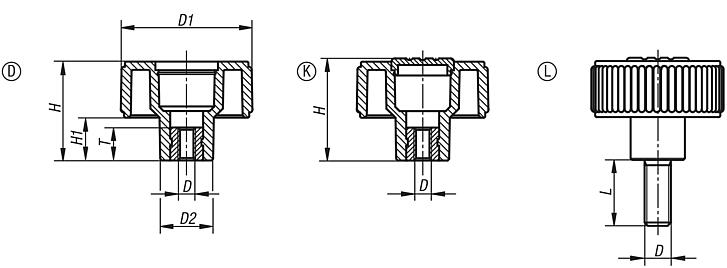

Desenhos (visão geral)

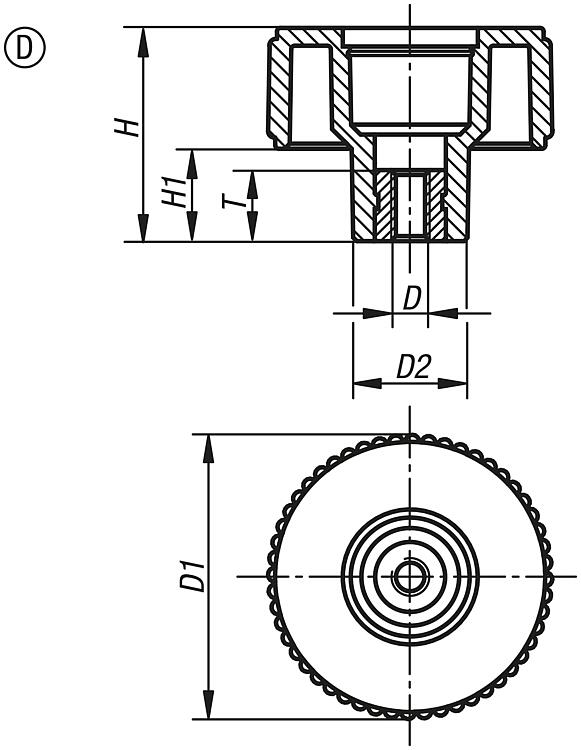

Botões recartilhados, peças de aço em aço inoxidável, forma D, com bucha roscada, sem tampa, media em polegadas

mais informações

Desenhos

Botões recartilhados, peças de aço em aço inoxidável, forma D, com bucha roscada, sem tampa, media em polegadas

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	H	H1	T	Preço
06267-11A1	D	10-32	40	16,5	31	13	10	3,65 €
06267-11A2	D	1/4-20	40	16,5	31	13	10	3,65 €
06267-11A3	D	5/16-18	40	16,5	31	13	14	4,06 €
06267-12A3	D	5/16-18	50	18	36	15	14	4,86 €
06267-12A4	D	3/8-16	50	18	36	15	14	4,88 €
06267-13A4	D	3/8-16	63	22	41	17	14	5,93 €
06267-13A5	D	1/2-13	63	22	41	17	18	6,52 €

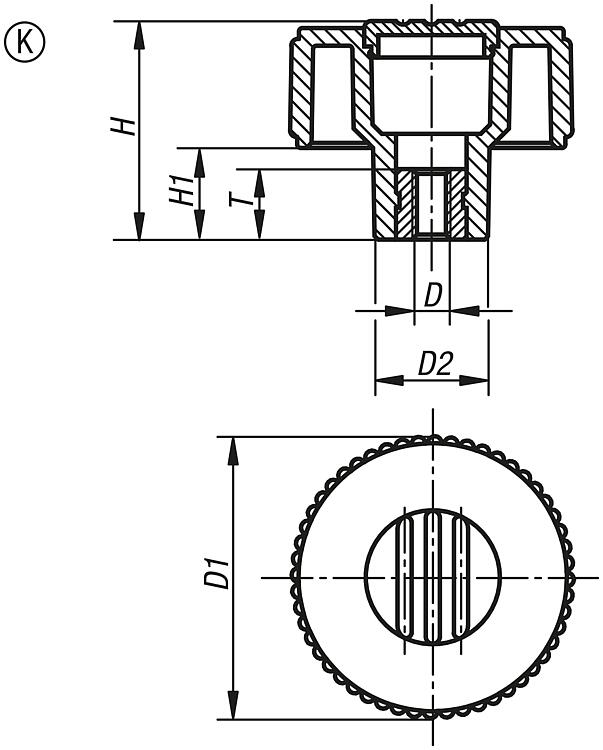

Botões recartilhados, peças de aço em aço inoxidável, forma K, com bucha roscada e tampa, media em polegadas

mais informações

Desenhos

Botões recartilhados, peças de aço em aço inoxidável, forma K, com bucha roscada e tampa, media em polegadas

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	H	H1	T
06267-21A1Δ	K	10-32	40	16,5	31	13	10
06267-21A2Δ	K	1/4-20	40	16,5	31	13	10
06267-21A3Δ	K	5/16-18	40	16,5	31	13	14
06267-22A3Δ	K	5/16-18	50	18	36	15	14
06267-22A4Δ	K	3/8-16	50	18	36	15	14
06267-23A4Δ	K	3/8-16	63	22	41	17	14
06267-23A5Δ	K	1/2-13	63	22	41	17	18

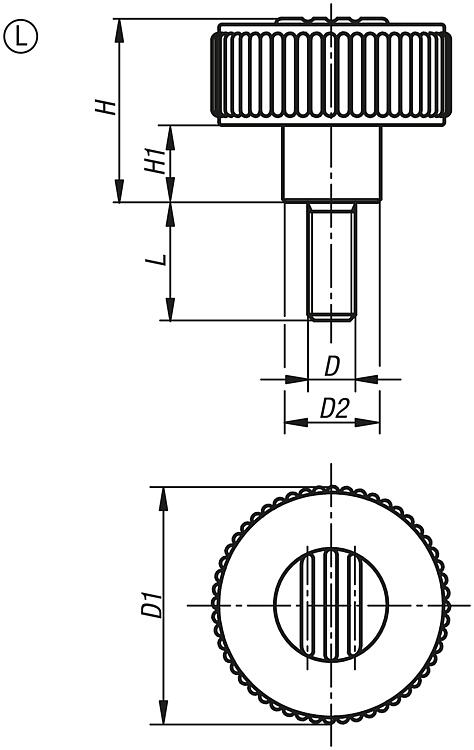

Botões recartilhados, peças de aço em aço inoxidável, forma L, com rosca macho, media em polegadas

mais informações

Desenhos

Botões recartilhados, peças de aço em aço inoxidável, forma L, com rosca macho, media em polegadas

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tamanho	D	D1	D2	H	H1	L
06267-51A1ΔX	L	1	10-32	40	16,5	31	13	10/20
06267-51A2ΔX	L	1	1/4-20	40	16,5	31	13	20/30
06267-51A3ΔX	L	1	5/16-18	40	16,5	31	13	20/40
06267-52A3ΔX	L	2	5/16-18	50	18	36	15	20/40
06267-52A4ΔX	L	2	3/8-16	50	18	36	15	20/40
06267-53A4ΔX	L	3	3/8-16	63	22	41	17	20/40
