        Botões recartilhados, media em polegadas

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Termoplástico, grafite escuro.
Bucha e pino roscado de aço 5.8.Versão:Aço passivado azul.Indicação:Nos artigos com medidas em polegadas, a forma D foi determinada em polegadas, todas as outras formas permanecem em mm.Indicação de desenho:

Forma D: bucha roscada, sem tampa
Forma K: bucha roscada, com tampa
Forma E: bucha de ajuste, sem tampa
Forma H: bucha de ajuste, com tampa
Forma L: rosca macho

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06266 inch Botões recartilhados, media em polegadas

166 kB

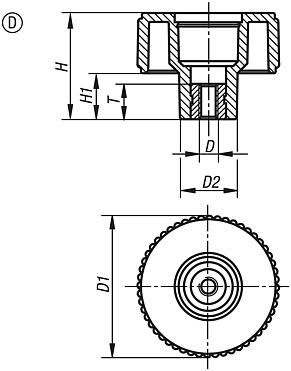

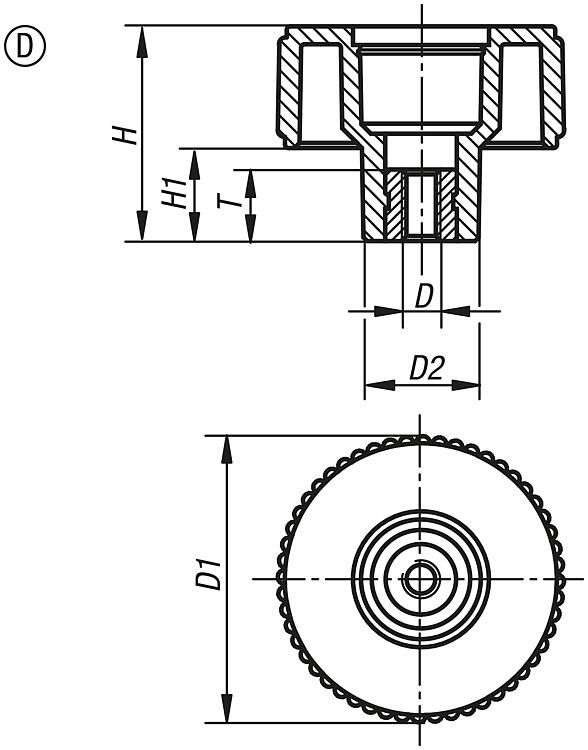

Botões recartilhados forma D, com bucha roscada, sem tampa, meida em polegadas

mais informações

Desenhos

Botões recartilhados forma D, com bucha roscada, sem tampa, meida em polegadas

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	H	H1	T	Preço
06266-11A1	D	10-32	40	16,5	31	13	10	2,44 €
06266-11A2	D	1/4-20	40	16,5	31	13	10	2,44 €
06266-11A3	D	5/16-18	40	16,5	31	13	14	2,74 €
06266-12A3	D	5/16-18	50	18	36	15	14	3,24 €
06266-12A4	D	3/8-16	50	18	36	15	14	3,27 €
06266-13A4	D	3/8-16	63	22	41	17	14	3,94 €
06266-13A5	D	1/2-13	63	22	41	17	18	4,32 €

Botões recartilhados forma E, com bucha de ajuste, sem tampa, media em polegadas

mais informações

Desenhos

Botões recartilhados forma E, com bucha de ajuste, sem tampa, media em polegadas

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	H	H1	T	Preço
06266-31CM	E	0,25	40	16,5	31	13	10	2,58 €
06266-32CN	E	0,312	50	18	36	15	14	3,48 €
06266-33CO	E	0,375	63	22	41	17	14	5,04 €

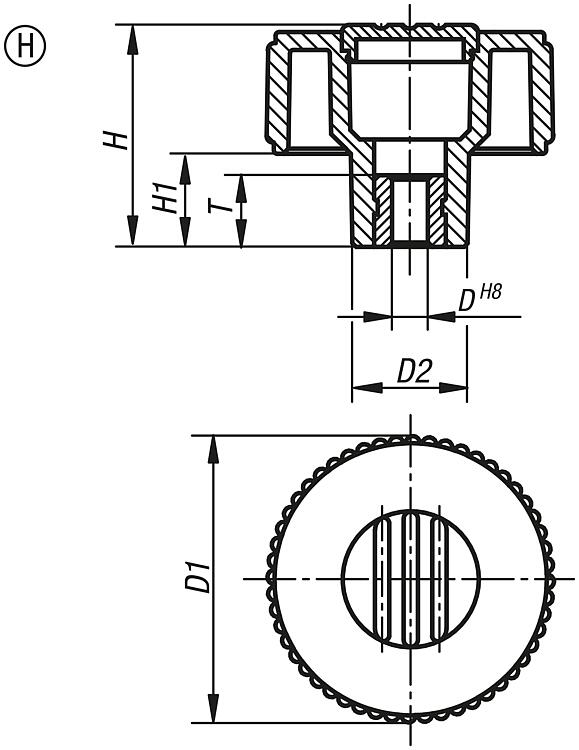

Botões recartilhados forma H, com bucha de ajuste e tampa, media em polegadas

mais informações

Desenhos

Botões recartilhados forma H, com bucha de ajuste e tampa, media em polegadas

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tamanho	D	D1	D2	H	H1	T
06266-41CMΔ	H	1	0,25	40	16,5	31	13	10
06266-42CNΔ	H	2	0,312	50	18	36	15	14
06266-43COΔ	H	3	0,375	63	22	41	17	14

Botões recartilhados forma K, com bucha roscada e tampa, media em polegadas

mais informações

Desenhos

Botões recartilhados forma K, com bucha roscada e tampa, media em polegadas

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	H	H1	T
06266-21A1Δ	K	10-32	40	16,5	31	13	10
06266-21A2Δ	K	1/4-20	40	16,5	31	13	10
06266-21A3Δ	K	5/16-18	40	16,5	31	13	14
06266-22A3Δ	K	5/16-18	50	18	36	15	14
06266-22A4Δ	K	3/8-16	50	18	36	15	14
06266-23A4Δ	K	3/8-16	63	22	41	17	14
06266-23A5Δ	K	1/2-13	63	22	41	17	18

Botões recartilhados forma L, com rosca macho, media em polegadas

mais informações

Desenhos

Botões recartilhados forma L, com rosca macho, media em polegadas

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tamanho	D	D1	D2	H	H1	L
06266-51A1ΔX	L	1	10-32	40	16,5	31	13	10/20
06266-51A2ΔX	L	1	1/4-20	40	16,5	31	13	20/30
06266-51A3ΔX	L	1	5/16-18	40	16,5	31	13	20/40
06266-52A3ΔX	L	2	5/16-18	50	18	36	15	20/40
06266-52A4ΔX	L	2	3/8-16	50	18	36	15	20/40
06266-53A4ΔX	L	3	3/8-16	63	22	41	17	20/40
06266-53A5ΔX	L	3	1/2-13	63	22	41	17	30/60
