        Mesas de alumínio com rasgo T

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Placa de base em alumínio.
Buchas roscadas em aço inoxidável.Versão:Revestimento duro.Indicação:Mesas de rasgo T e rosca de conexão. Com escala para um posicionamento exato e reproduzível dos elementos de fixação.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 01041 Mesas de alumínio com rasgo T

214 kB

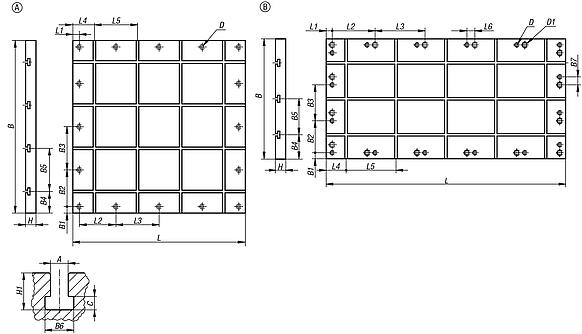

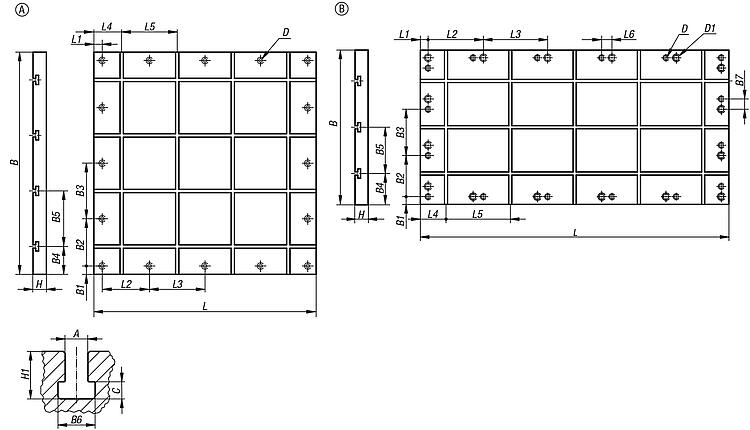

Desenhos (visão geral)

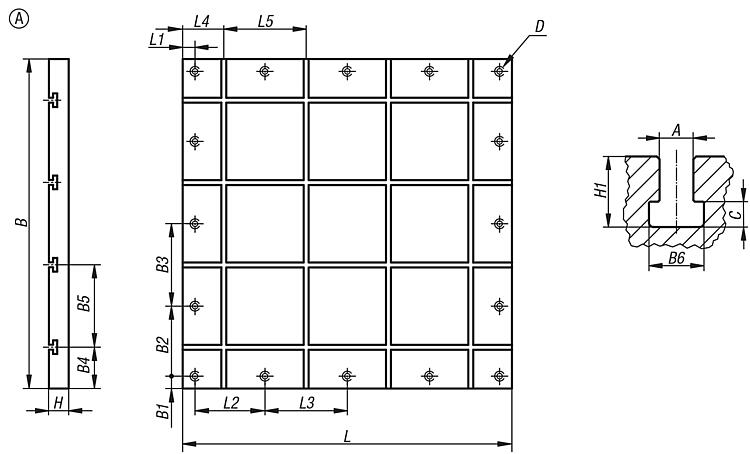

Mesas de alumínio com rasgo T, forma A

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	A	B	B1	B2	B3	B4	B5	B6	C	D	H	H1	L	L1	L2	L3	L4	L5	CAD	Aces.	Preço	Encomendar
01041-40040024	A	6	400	15	85	100	50	100	16,5	5	M8	24	10	400	15	85	100	50	100			2.603,21 €
01041-50025024	A	6	250	15	110	-	80	110	16,5	5	M8	24	10	500	15	110	125	62,5	125			2.180,57 €

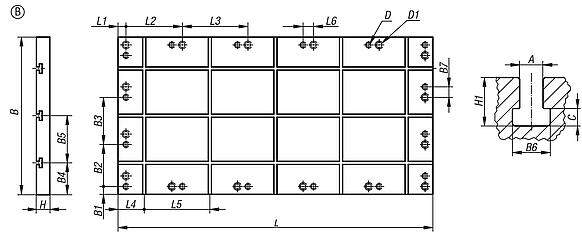

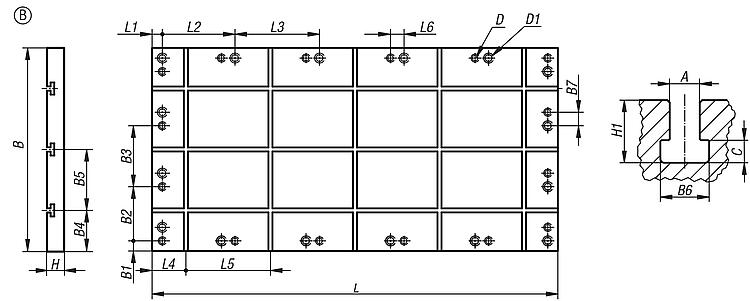

Mesas de alumínio com rasgo T, forma B

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	A	B	B1	B2	B3	B4	B5	B6	B7	C	D	D1	H	H1	L	L1	L2	L3	L4	L5	L6	CAD	Aces.	Preço	Encomendar
01041-60030024	B	6	300	15	80	90	60	90	16,5	20	5	M8	M10	24	10	600	15	107,5	125	50	125	20			2.727,42 €
01041-80040024	B	6	400	15	85	90	65	90	16,5	20	5	M8	M10	24	10	800	15	145	125	87,5	125	20			4.435,30 €
