Fechos lingueta com lingueta abaulada

voltar

Produtos
- Visão geral de produtos
  - Sistema flexível de peças normalizadas
    - Grampos rápidos Grampos pneumáticos Acessórios para grampos Fechos de engate Fechos lingueta
      - Fechos lingueta
        Fechos lingueta com lingueta abaulada

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça, acionamento e lingueta em Zamak.
Porca em aço. Anel de vedação plano em borracha.Versão:Carcaça e acionamento com acabamento cromado brilhante.
Lingueta em material não acabado. Porca zincada.Indicação:Os fechos linguetas com lingueta abaulada são aplicados na maioria das vezes em portas e carcaças que requerem uma pressão de contato (vedação) mais elevada. Podem ser usados à direita ou à esquerda. O mecanismo de fechamento funciona sempre no sentido horário. Através da rotação à direita do acionamento, o curso de aperto pode ser aumentado gradualmente até 9,5 mm com um ângulo de rotação máximo de 270°.

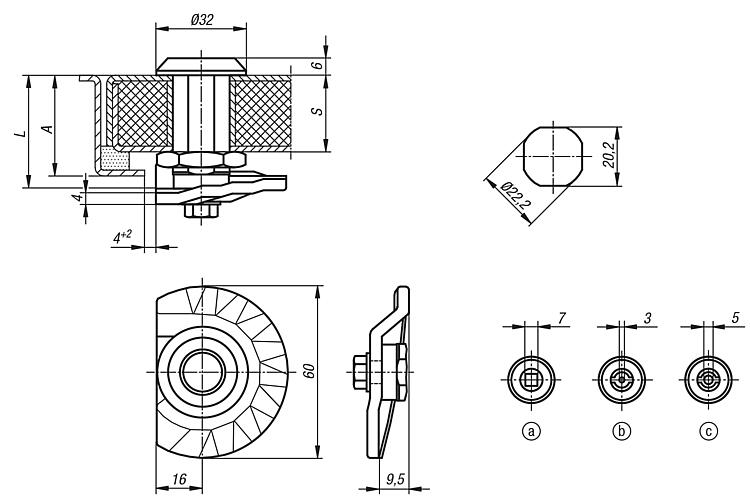

Proteção contra água e pó conforme a IP65.Acessórios:Chave especial 05586Indicação de desenho:

Acionamento (miolo):
a) Quadrado 7 mm
b) Palheta dupla 3 mm
c) Palheta dupla 5 mm

1) O-Ring
2) Adaptador

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 05576 Fechos lingueta com lingueta abaulada

369 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Acionamento	A	L	S máx.	Preço
05576-17301	quadrado 7 mm	30 -9,5	30	20	11,48 €
05576-17401	quadrado 7 mm	40 -9,5	40	30	12,56 €
05576-17501	quadrado 7 mm	50 -9,5	50	40	13,28 €
05576-17601	quadrado 7 mm	60 -9,5	60	50	14,02 €
05576-43301	palheta dupla 3 mm	30 -9,5	30	20	11,48 €
05576-43401	palheta dupla 3 mm	40 -9,5	40	30	12,56 €
05576-43501	palheta dupla 3 mm	50 -9,5	50	40	13,28 €
05576-43601	palheta dupla 3 mm	60 -9,5	60	50	14,02 €
05576-45301	palheta dupla 5 mm	30 -9,5	30	20	11,48 €
05576-45401	palheta dupla 5 mm	40 -9,5	40	30	12,56 €
05576-45501	palheta dupla 5 mm	50 -9,5	50	40	13,28 €
05576-45601	palheta dupla 5 mm	60 -9,5	60	50	14,02 €
