DescriçãoMaterial:Carcaça, acionamento, porca e chave em zamak. Anel de vedação plano em borracha.Versão:Carcaça e acionamento banhados em cromo ou preto revestido a pó. Chave banhada a cromo.Indicação:Fecho lingueta com trava de segurança com lingueta de mancal com mola. Pode ser utilizada à direita ou à esquerda com curso de fechamento de 90°. O fecho lingueta pode ser instalada pré-montada. A porca de fixação é adicionada unilateralmente como porca de aterramento com garras.
Protegida contra água e poeira conforme IP65.
Pedir a chave separadamente. O cadeado pode ser aberto apenas com a chave específica. A chave pode ser retirada apenas na posição fechada. Com o cadeado aberto, a chave funciona adicionalmente como manípulo.
Pedir a lingueta separadamente na versão desejada. Cada lingueta pode ser combinada com todas as carcaças.
*A Dimensão A resulta da combinação de fecho lingueta e da lingueta e é exibida para as linguetas correspondentes.Acessórios:Lingueta para fecho lingueta de aço 05569.Indicação de desenho:

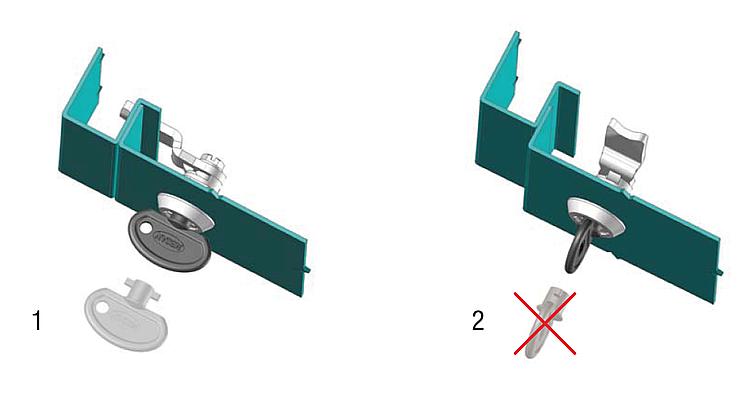

1) A chave pode ser retirada na posição trancada 2) A chave não pode ser retirada na posição trancada
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
