02029Perni d‘appoggio con spina di posizionamento |
Indietro |
|
|
DescrizioneMateriale:Corpo in acciaio da bonifica.Versione:Corpo trattato termicamente e brunito.
Superfici di appoggio cementate.Nota:I perni d'appoggio servono per sostenere i pezzi non lavorati e lavorati. Inoltre, fungono da battute e pressori nella fabbricazione di utensili e di attrezzature.

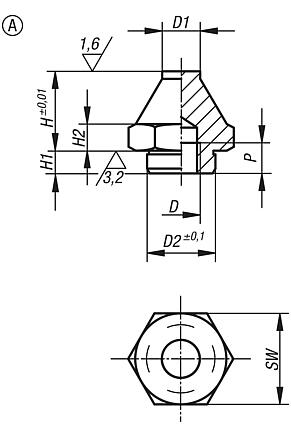

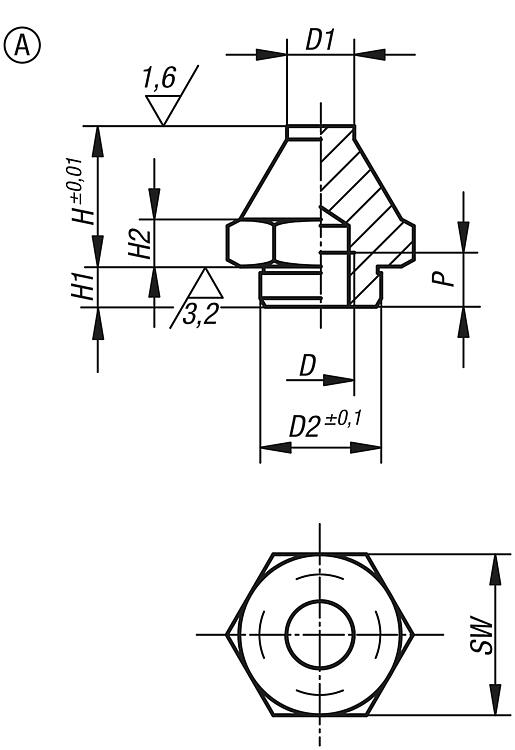

Nella filettatura D è possibile avvitare o incollare perni filettati o viti prigioniere. Un modo semplice per creare un appoggio con filettatura esterna.Nota disegno:Forma A: superficie piana

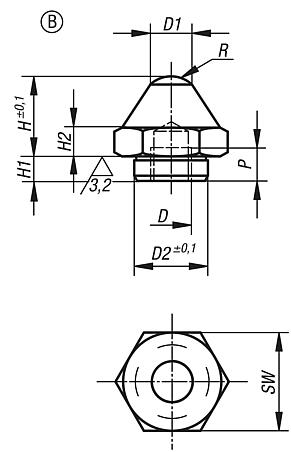

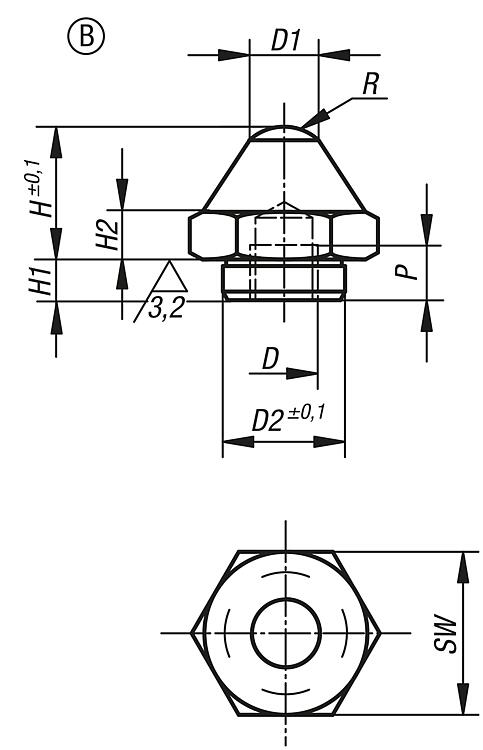

Forma B: superficie sferica

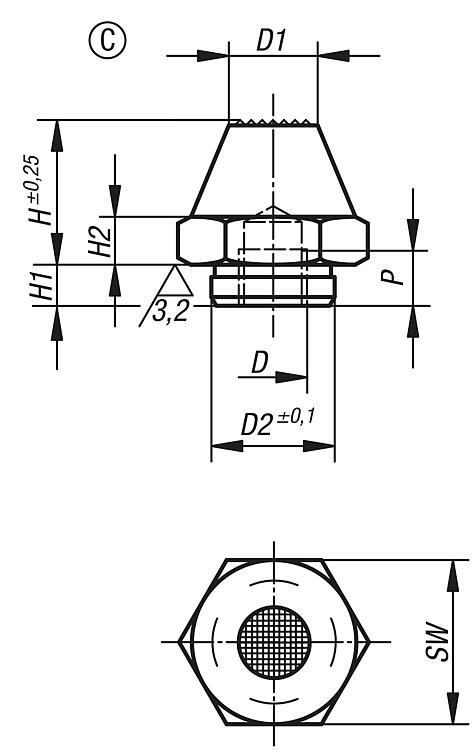

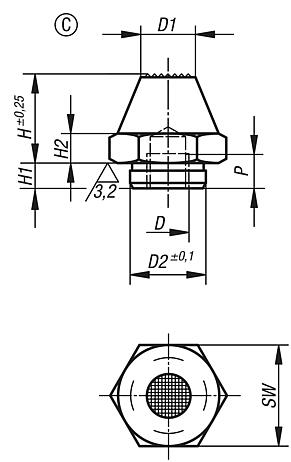

Forma C: superficie zigrinata DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

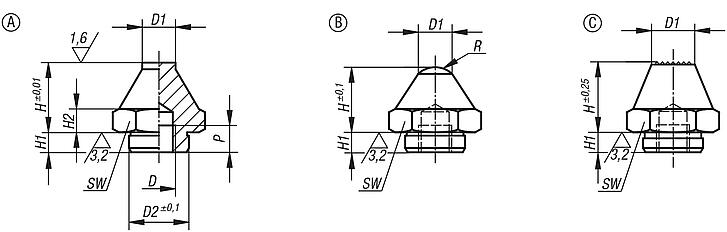

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | D | D1 | D2 | H | H1 | H2 | P | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02029-106012 | A | M6 | 7 | 11,9 | 12,5 | 4 | 4 | 6 | 17 |  | | 14,78 € | | | 02029-106025 | A | M6 | 7 | 11,9 | 25 | 4 | 4 | 6 | 17 | | | 18,55 € | | | 02029-110020 | A | M10 | 10 | 17,8 | 20 | 5 | 7 | 10 | 24 | | | 24,05 € | | | 02029-110040 | A | M10 | 10 | 17,8 | 40 | 6 | 7 | 10 | 24 | | | 23,40 € | | | 02029-116030 | A | M16 | 20 | 25,8 | 30 | 10 | 13 | 16 | 41 | | | 40,56 € | | | 02029-116060 | A | M16 | 20 | 25,8 | 60 | 10 | 13 | 16 | 41 | | | 41,53 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | D | D1 | D2 | H | H1 | H2 | P | R | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02029-206012 | B | M6 | 7 | 11,9 | 12,5 | 4 | 4 | 6 | 6 | 17 | | | 13,12 € | | | 02029-206025 | B | M6 | 7 | 11,9 | 25 | 4 | 4 | 6 | 6 | 17 | | | 17,95 € | | | 02029-210020 | B | M10 | 10 | 17,8 | 20 | 5 | 7 | 10 | 7,5 | 24 | | | 14,44 € | | | 02029-210040 | B | M10 | 10 | 17,8 | 40 | 6 | 7 | 10 | 7,5 | 24 | | | 18,91 € | | | 02029-216030 | B | M16 | 20 | 25,8 | 30 | 10 | 13 | 16 | 26 | 41 | | | 24,54 € | | | 02029-216060 | B | M16 | 20 | 25,8 | 60 | 10 | 13 | 16 | 26 | 41 | | | 30,22 € | |
|
|
