02020-01Elementi di centraggio di ceramica simili a DIN 6321 |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Ceramica avanzata Cerazur.Versione:rettificato.Nota:Gli elementi di centraggio forma A servono per il posizionamento di pezzi e dispositivi nei fori con tolleranza.
Con la forma C spianata è possibile compensare tolleranze nella distanza dei fori o definire il pezzo da posizionare solo in una direzione. Gli elementi di centraggio di forma A possono essere utilizzati anche come battute e come piedi per attrezzature.Vantaggi:Tale ceramica è estremamente resistente agli urti e ai piegamenti. Il materiale di base è l'ossido di zirconio. Si tratta di un materiale composito metallo-ceramica.Nota disegno:Forma A e B: elementi di centraggio cilindrici

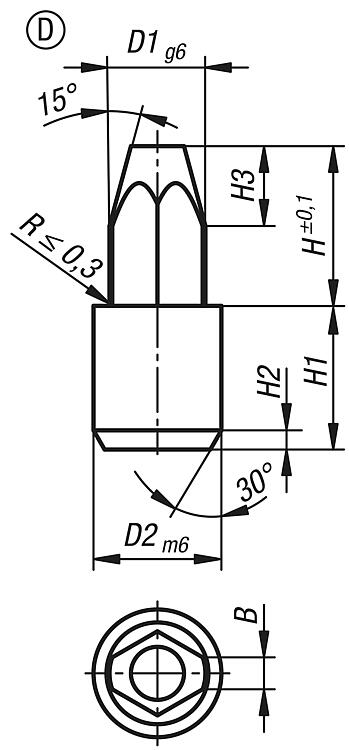

Forma C e D: elementi di centraggio spianati DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | D1
| D2 | H | H1 | H2 | H3 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02020-01-10607 | A | 6 | 4 | 7 | 6 | 0,6 | 4 |  | | 83,79 € | | | 02020-01-10612 | A | 6 | 4 | 12 | 6 | 0,6 | 4 | | | 96,61 € | | | 02020-01-10810 | A | 8 | 6 | 10 | 9 | 0,9 | 6 | | | 101,53 € | | | 02020-01-10816 | A | 8 | 6 | 16 | 9 | 0,9 | 6 | | | 114,36 € | | | 02020-01-11010 | A | 10 | 6 | 10 | 9 | 0,9 | 6 | | | 101,53 € | | | 02020-01-11018 | A | 10 | 6 | 18 | 9 | 0,9 | 6 | | | 122,25 € | | | 02020-01-11210 | A | 12 | 6 | 10 | 9 | 0,9 | 6 | | | 104,49 € | | | 02020-01-11218 | A | 12 | 6 | 18 | 9 | 0,9 | 6 | | | 129,15 € | | | 02020-01-11613 | A | 16 | 8 | 13 | 12 | 1,2 | 8 | | | 133,09 € | | | 02020-01-11622 | A | 16 | 8 | 22 | 12 | 1,2 | 8 | | | 169,56 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | D1
| D2 | H | H1 | H2 | H3 | CAD | Acc. | Prezzo | Ordinare |
|---|
|
Selezione/filtro articoli |
|
| N. ordine | Forma | B | D1
| D2 | H | H1 | H2 | H3 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02020-01-30607 | C | 1 | 6 | 4 | 7 | 6 | 0,6 | 4 | | | 103,51 € | | | 02020-01-30612 | C | 1 | 6 | 4 | 12 | 6 | 0,6 | 4 | | | 124,21 € | | | 02020-01-30810 | C | 1,6 | 8 | 6 | 10 | 9 | 0,9 | 6 | | | 126,18 € | | | 02020-01-30816 | C | 1,6 | 8 | 6 | 16 | 9 | 0,9 | 6 | | | 177,45 € | | | 02020-01-31010 | C | 2,5 | 10 | 6 | 10 | 9 | 0,9 | 6 | | | 128,14 € | | | 02020-01-31018 | C | 2,5 | 10 | 6 | 18 | 9 | 0,9 | 6 | | | 161,67 € | | | 02020-01-31210 | C | 2,5 | 12 | 6 | 10 | 9 | 0,9 | 6 | | | 133,09 € | | | 02020-01-31218 | C | 2,5 | 12 | 6 | 18 | 9 | 0,9 | 6 | | | 170,55 € | | | 02020-01-31613 | C | 3,5 | 16 | 8 | 13 | 12 | 1,2 | 8 | | | 173,49 € | | | 02020-01-31622 | C | 3,5 | 16 | 8 | 22 | 12 | 1,2 | 8 | | | 218,86 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | B | D1
| D2 | H | H1 | H2 | H3 | CAD | Acc. | Prezzo | Ordinare |
|---|
|
