        Supporti piani con sistema di ammortizzazione

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Modello in acciaio:
piedino acciaio da bonifica, elemento sferico acciaio automatico.
Modello in acciaio inox:
piedino e elemento sferico acciaio inox.

Piastrina antivibrante elastomero PUR (Sylomer V12).Versione:Modello in acciaio:
elemento sferico cementato, brunito. Supporto piano brunito.
Modello in acciaio inox:
non trattato.

Piastrina antivibrante colore grigio, fissata con collante,
antiscivolo.
Campo di utilizzo da -30 °C a +70 °C.Nota:

Il carico indicato in tabella è un valore di riferimento riferito al valore limite del carico statico permanente dell'elemento ammortizzatore.
Questo carico statico corrisponde a una pressione superficiale di 0,4 N/mm², con la quale il materiale raggiunge la capacità di smorzamento ottimale. Questa considerazione tiene conto del fatto che una eventuale sollecitazione dinamica causa un carico supplementare, fino alla pressione di 0,6 N/mm².
La piastrina antivibrante assorbe le vibrazioni, impedendo lo scivolamento del piedino articolato.
Piedino articolato (senza sistema di ammortizzazione) vedere 07144.

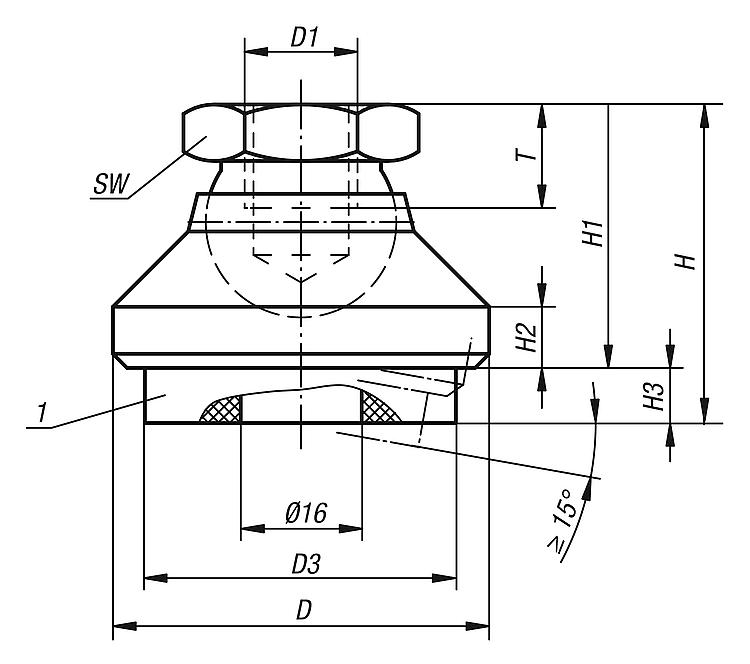

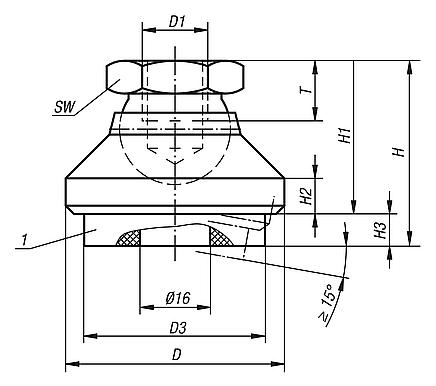

Nota disegno:

1) Piastrina antivibrante

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 27806 Supporti piani con sistema di ammortizzazione

164 kB

Disegni

Selezione/filtro articoli

N. ordine	Materiale corpo base	D	D1	D3	H	H1	H2	H3 (con compressione 0 / 0,4 / 0,6 N/mm²)	T	SW	Carico ammissibile max. kN	Prezzo
27806-110	acciaio	32	M10	30,5	30	22	5	8 / 6,8 / 5,9	10	17	0,212	13,01 €
27806-112	acciaio	40	M12	30,5	34	26	6	8 / 6,8 / 5,9	12	19	0,212	14,56 €
27806-116	acciaio	50	M16	40,5	40	32	7	8 / 6,8 / 5,9	14	24	0,435	17,51 €
27806-120	acciaio	60	M20	50	50	42	8	8 / 6,8 / 5,9	18	30	0,705	23,17 €
27806-310	acciaio inox	32	M10	30,5	30	22	5	8 / 6,8 / 5,9	10	17	0,212	15,46 €
27806-312	acciaio inox	40	M12	30,5	34	26	6	8 / 6,8 / 5,9	12	19	0,212	17,30 €
27806-316	acciaio inox	50	M16	40,5	40	32	7	8 / 6,8 / 5,9	14	24	0,435	20,50 €
27806-320	acciaio inox	60	M20	50	50	42	8	8 / 6,8 / 5,9	18	30	0,705	26,71 €
