27799-10Tappi di regolazione in plastica con inserto antiscivolo per... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Corpo base in poliammide.
Inserto antiscivolo in poliuretano.Versione:Corpo base colore nero.Nota:La regolazione dei piedi deve essere effettuata senza carico.
La capacità di carico assiale statico specificata si riferisce a una vite estratta di 10 mm e in posizione completamente piana.
I tappi di regolazione non sono adatti all'utilizzo come cursori di carico e non sono destinati a carichi dinamici.
La forma lamellare del dado può essere chiusa o interrotta.
Forma A e Forma B: da 60 mm con calotta filettata montata.Utilizzo:I tappi di regolazione vengono utilizzati in tubi d'acciaio, coperture di tubi o telai di base in alluminio nell'industria, nell'artigianato e in ambito domestico. Particolarmente indicati per prevenire lo slittamento su pavimenti scivolosi.Montaggio:Il montaggio può essere eseguito a mano esercitando pressione o con un martello con testa di gomma.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

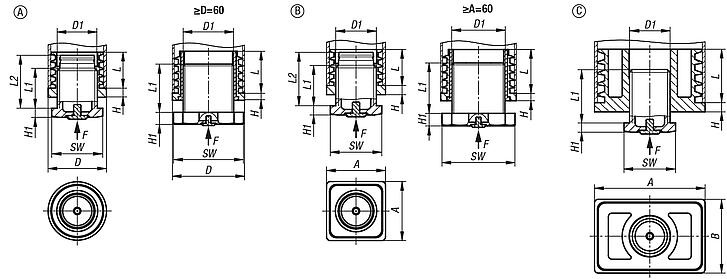

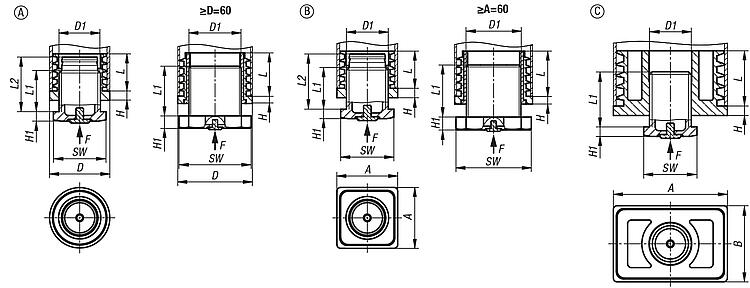

Disegni (sintesi completa) |

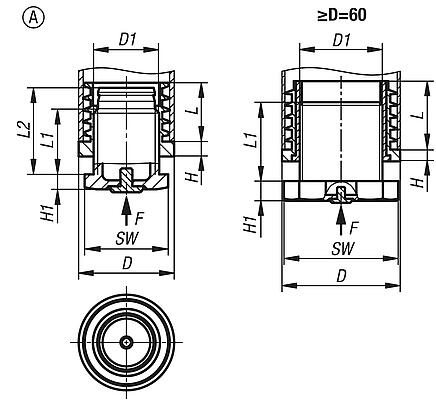

Tappi di regolazione in plastica con inserto antiscivolo per tubi quadri e rotondi, forma A, rotondi |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Versione 2 | Forma | Tipo
di stampo | D | D1
| H | H1 | L | L1 | L2 | SW | Carico ammissibile
max. kN (solo con
carico statico) | Compatibile con
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 27799-10-00251520 | per tubi a sezione rotonda | A | rotondo | 25 | M16 | 5 | 5 | 19,7 | 22 | 29 | 24 | 1,5 | Ø25x1,5-2 |  | | 1,25 € | | | 27799-10-00301015 | per tubi a sezione rotonda | A | rotondo | 30 | M22 | 5 | 5 | 19,7 | 29 | - | 28 | 3 | Ø30x1-1,5 | | | 1,39 € | | | 27799-10-00301520 | per tubi a sezione rotonda | A | rotondo | 30 | M22 | 5 | 5 | 27 | 29 | - | 28 | 2,5 | Ø30x1,5-2 | | | 1,74 € | | | 27799-10-00321520 | per tubi a sezione rotonda | A | rotondo | 32 | M22 | 5 | 5 | 19,7 | 29 | - | 28 | 3 | Ø32x1,5-2 | | | 1,44 € | | | 27799-10-00351520 | per tubi a sezione rotonda | A | rotondo | 35 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø35x1,5-2 | | | 1,59 € | | | 27799-10-00352025 | per tubi a sezione rotonda | A | rotondo | 35 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø35x2-2,5 | | | 1,71 € | | | 27799-10-00381520 | per tubi a sezione rotonda | A | rotondo | 38 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø38x1,5-2 | | | 1,60 € | | | 27799-10-00401520 | per tubi a sezione rotonda | A | rotondo | 40 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø40x1,5-2 | | | 1,85 € | | | 27799-10-00402025 | per tubi a sezione rotonda | A | rotondo | 40 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø40x2-2,5 | | | 1,90 € | | | 27799-10-00421520 | per tubi a sezione rotonda | A | rotondo | 42 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø42x1,5-2 | | | 2,12 € | | | 27799-10-00451520 | per tubi a sezione rotonda | A | rotondo | 45 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø45x1,5-2 | | | 2,21 € | | | 27799-10-00501520 | per tubi a sezione rotonda | A | rotondo | 50 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø50x1,5-2 | | | 2,33 € | | | 27799-10-00511220 | per tubi a sezione rotonda | A | rotondo | 50,8 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø50,8x1,2-2 | | | 2,33 € | | | 27799-10-00601520 | per tubi a sezione rotonda | A | rotondo | 60 | S42X2 | 6 | 10 | 34,7 | 40 | - | 58 | 3 | Ø60x1,5-2 | | | 4,83 € | | | 27799-10-00801520 | per tubi a sezione rotonda | A | rotondo | 80 | S56X2 | 6 | 10 | 34,7 | 40 | - | 74 | 3 | Ø80x1,5-2 | | | 5,34 € | |
|

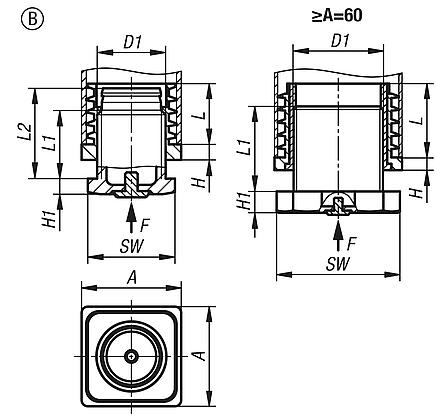

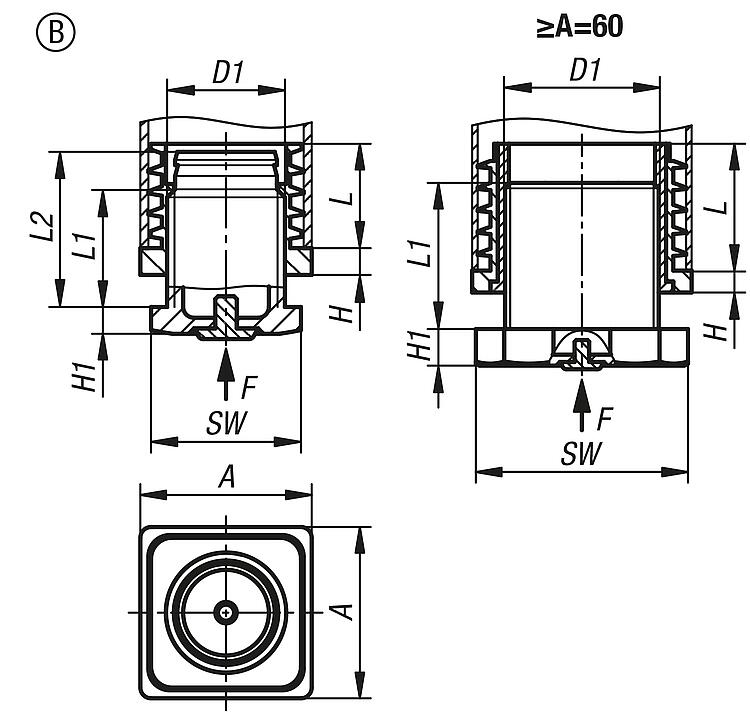

Tappi di regolazione in plastica con inserto antiscivolo per tubi quadri e rotondi, forma B, quadrati |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Versione 2 | Forma | Tipo
di stampo | A | D1
| H | H1 | L | L1 | L2 | SW | Carico ammissibile
max. kN (solo con
carico statico) | Compatibile con
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 27799-10-25251015 | per tubi quadrati | B | quadrato | 25 | M16 | 5 | 5 | 20 | 22,5 | 29 | 24 | 1,5 | 25x25x1-1,5 | | | 1,28 € | | | 27799-10-25251520 | per tubi quadrati | B | quadrato | 25 | M16 | 5 | 5 | 20 | 22,5 | 29 | 24 | 1,5 | 25x25x1,5-2 | | | 1,28 € | | | 27799-10-30301015 | per tubi quadrati | B | quadrato | 30 | M22 | 5 | 5 | 19,5 | 29 | - | 28 | 3 | 30x30x1-1,5 | | | 1,36 € | | | 27799-10-30301520 | per tubi quadrati | B | quadrato | 30 | M22 | 5 | 5 | 19,5 | 29 | - | 28 | 3 | 30x30x1,5-2 | | | 1,35 € | | | 27799-10-35351520 | per tubi quadrati | B | quadrato | 35 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | 35x35x1,5-2 | | | 1,82 € | | | 27799-10-35352025 | per tubi quadrati | B | quadrato | 35 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | 35x35x2-2,5 | | | 1,89 € | | | 27799-10-40401520 | per tubi quadrati | B | quadrato | 40 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | 40x40x1,5-2 | | | 2,05 € | | | 27799-10-40402025 | per tubi quadrati | B | quadrato | 40 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | 40x40x2-2,5 | | | 2,10 € | | | 27799-10-45451520 | per tubi quadrati | B | quadrato | 45 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | 45x45x1,5-2 | | | 2,45 € | | | 27799-10-50501520 | per tubi quadrati | B | quadrato | 50 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | 50x50x1,5-2 | | | 2,67 € | | | 27799-10-50502025 | per tubi quadrati | B | quadrato | 50 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | 50x50x2-2,5 | | | 2,77 € | | | 27799-10-60601520 | per tubi quadrati | B | quadrato | 60 | S42X2 | 6 | 10 | 34,8 | 37 | - | 58 | 1,75 | 60x60x1,5-2 | | | 4,83 € | |
|

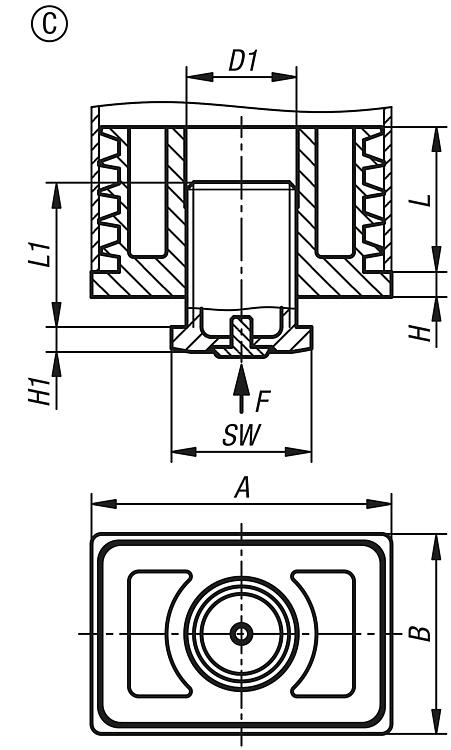

Tappi di regolazione in plastica con inserto antiscivolo per tubi quadri e rotondi, forma C, rettangolari |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Versione 2 | Forma | Tipo
di stampo | A | B | D1
| H | H1 | L | L1 | SW | Carico ammissibile
max. kN (solo con
carico statico) | Compatibile con
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 27799-10-60401520 | per tubi rettangolari | C | rettangolare | 60 | 40 | M22 | 5 | 5 | 29 | 29 | 28 | 4 | 60x40x1,5-2 | | | 2,93 € | |
|
