27905Cerniere a molla Cerniere con molla di trazione, profilo di... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Alluminio 6060 T5.
Tappi di copertura PA 6.6.Versione:Anodizzato nero.
Anodizzato incolore.Nota:Le cerniere sono dotate di una molla a trazione in acciaio. Questa consente l'apertura e la chiusura automatica di porte e sportelli.
Le cerniere a oscillazione libera possono essere abbinate con le cerniere a molla grazie alle dimensioni e all'aspetto identici.
In questo caso, l'angolo di apertura è di 270°.
Le cerniere con molla integrata hanno un angolo di apertura di 180°.
Coppia della molla in apertura:
M(0°) : 0,23 Nm / M(90°) : 0,15 Nm / M(180°) : 0,08 Nm
Coppia della molla in chiusura:
M(0°) : 0,08 Nm / M(90°) : 0,15 Nm / M(180°) : 0,23 Nm
Fissaggio con viti a testa svasata a norma DIN 7991.
I valori di carico indicati delle cerniere sono valori indicativi non vincolanti che non tengono conto dei fattori di sicurezza e sono dati con esclusione di qualsiasi responsabilità. I valori indicati hanno solo scopo informativo e non costituiscono una garanzia legale vincolante delle caratteristiche.
I valori di carico vengono determinati in condizioni di laboratorio. Ogni utente deve valutare individualmente se la cerniera è adatta alla rispettiva applicazione.
I valori indicati possono variare in base ai diversi materiali su cui vengono fissate le cerniere, alle modalità di fissaggio, alle condizioni atmosferiche e all'usura.Range di temperatura: da -20 °C a +80 °C DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |

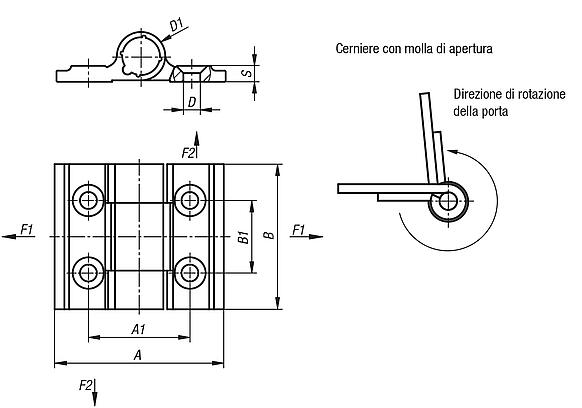

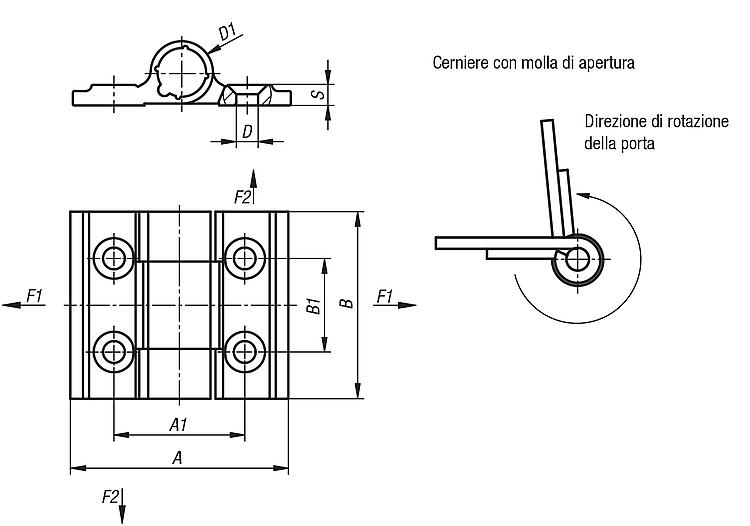

Cerniere a molla cerniere con molla di trazione, profilo di alluminio 0,20 Nm, molla di apertura |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Superficie
corpo base | A | A1 | B | B1 | D
| D1 | S | F1
N | F2
N
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 27905-353001 | nero | anodizzato | 35 | 21 | 30 | 15 | 3,5 | 10 | 3,3 | 1210 | 1310 |  | | 13,36 € | | | 27905-35300 | incolore | anodizzato | 35 | 21 | 30 | 15 | 3,5 | 10 | 3,5 | 1210 | 1310 | | | 13,36 € | |
|

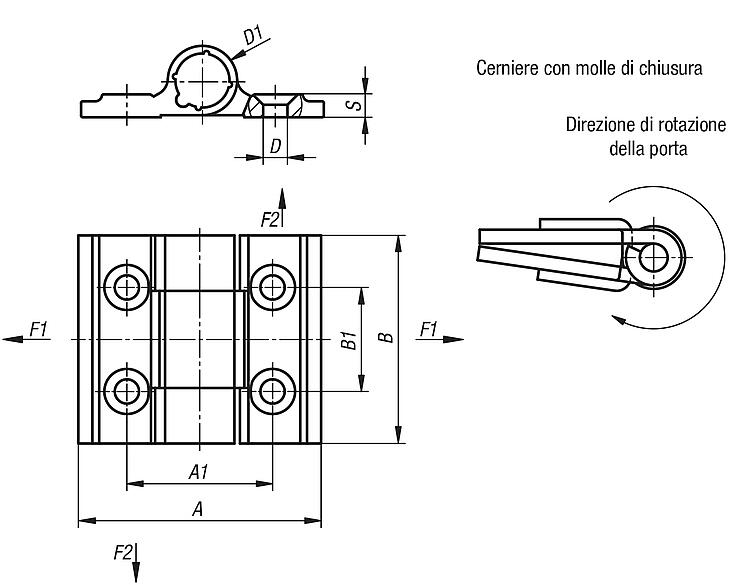

Cerniere a molla cerniere con molla di trazione, profilo di alluminio 0,20 Nm, molla di richiamo |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Superficie
corpo base | A | A1 | B | B1 | D
| D1 | S | F1
N | F2
N
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 27905-353011 | nero | anodizzato | 35 | 21 | 30 | 15 | 3,5 | 10 | 3,3 | 1210 | 1310 | | | 13,36 € | | | 27905-35301 | incolore | anodizzato | 35 | 21 | 30 | 15 | 3,5 | 10 | 3,5 | 1210 | 1310 | | | 13,36 € | |
|

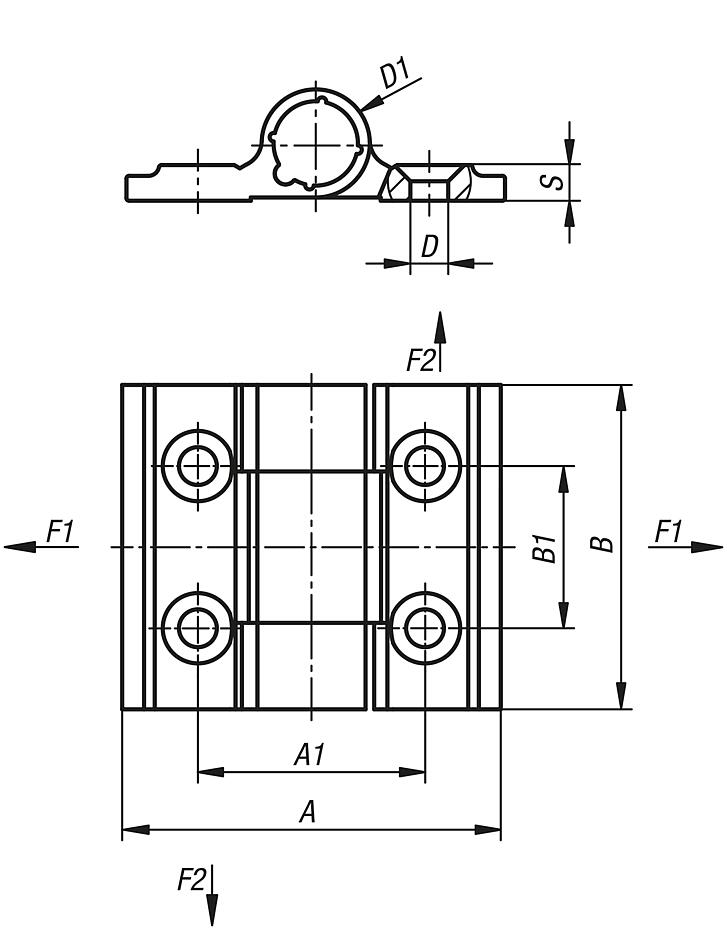

Cerniere a molla Cerniere con molla a trazione per profilo in alluminio, 0,20 Nm, senza molla |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Superficie
corpo base | A
| A1 | B | B1 | D | D1 | F1
N | F2
N
| S | Tipo di
prodotto | Sistema di fissaggio | CAD | Acc. | Prezzo | Ordinare |
|---|
| 27905-35302 | incolore | anodizzato | 35 | 21 | 30 | 15 | 3,5 | 10 | 1210 | 1310 | 3,3 | cerniera | fori di montaggio | | | 14,01 € | | | 27905-353021 | nero | anodizzato | 35 | 21 | 30 | 15 | 3,5 | 10 | 1210 | 1310 | 3,3 | cerniera | fori di montaggio | | | 14,01 € | |
|
