27851Cerniere in plastica, divisibili, smontabili |
Indietro |
|
|
DescrizioneDescrizione del prodotto:Cerniere per elementi piatti e profili in alluminio.
I perni delle cerniere possono essere rimossi senza attrezzi, consentendo di separare e collegare rapidamente le metà delle cerniere.
Le cerniere vengono utilizzate su sportelli, coperchi o telai.
Utilizzabili sia all'interno che all'esterno.Materiale:Termoplastica rinforzata con fibra di vetro.
Perno e accessori in acciaio inox 1.4305.
Perno in acciaio. Versione:Cerniera nera simile a RAL 9005.
Perno della cerniera in acciaio inox lucido.
Perno dell'asse in acciaio zincato.
Accessori non trattati.Nota:I valori di carico indicati delle cerniere sono valori indicativi non vincolanti che non tengono conto dei fattori di sicurezza e sono dati con esclusione di qualsiasi responsabilità. I valori indicati sono solo a scopo informativo e non costituiscono una garanzia legalmente vincolante delle caratteristiche.
I valori di carico sono determinati in condizioni di laboratorio. Ogni utente deve valutare individualmente se la cerniera è adatta alla rispettiva applicazione.
I diversi materiali a cui vengono fissate le cerniere e i tipi di fissaggio, le condizioni atmosferiche e l'usura possono influenzare i valori accertati.Vantaggi:montaggio/smontaggio senza attrezziSu richiesta:Combinazioni di diverse lunghezze delle lamelle delle cerniere.Accessori:03400 Perno a innesto con bloccaggio pieghevole.
07336 Copiglia DIN EN ISO 1234.
03199 Anello portachiavi.FornituraDue metà di cerniera.

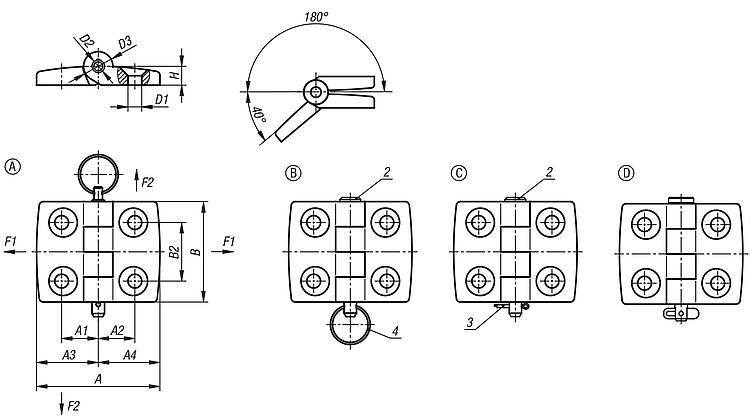

Perno dell'asse selezionato e/o accessori.Nota disegno:Forma A: con perno a innesto
Forma B: con perno/testa e anello portachiavi

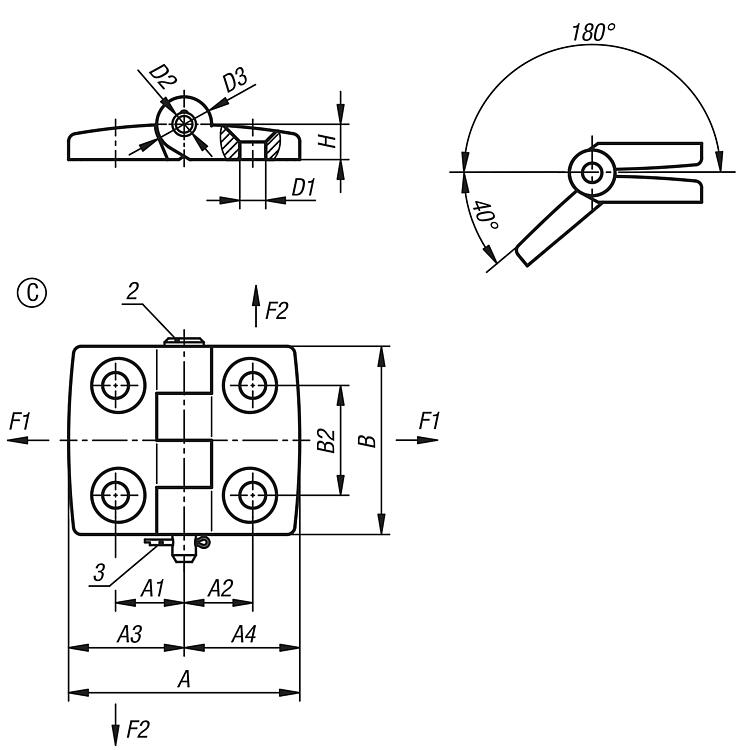

Forma C: con perno/testa e copiglia

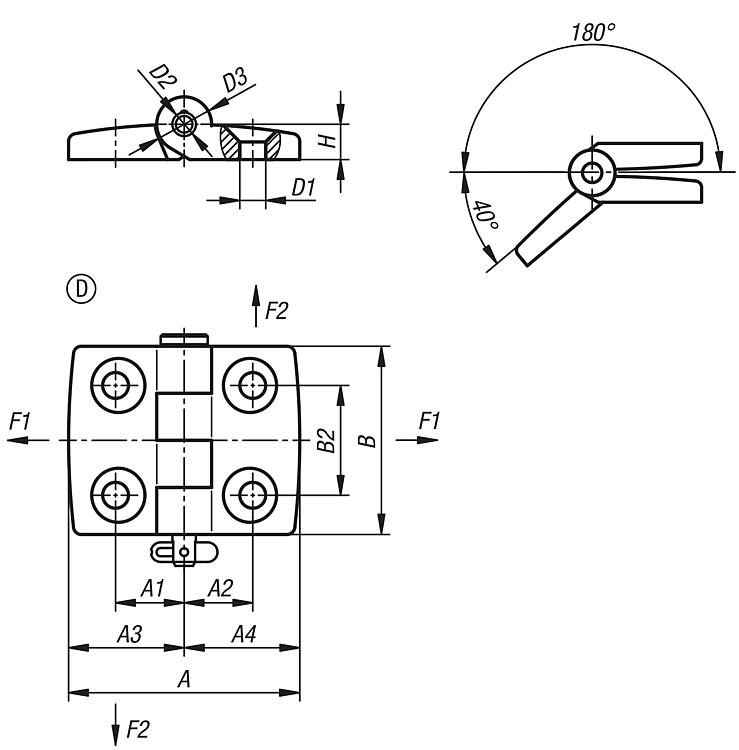

Forma D: con Steckbolzen/bloccaggio pieghevole
2) perno a innesto
3) copiglia
4) anello portachiavi DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | Materiale
componenti | A
| A1 | A2 | A3 | A4 | B | B2 | D1 | D2 | D3 | H | F1
N | F2
N
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 27851-25151501 | A | - | acciaio inox | 52 | 15 | 15 | 26 | 26 | 48 | 28 | 6,6 | 6 | 14 | 9 | 625 | 425 |  | | 9,51 € | | | 27851-30181801 | A | - | acciaio inox | 59 | 17,5 | 17,5 | 29,5 | 29,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 9,65 € | | | 27851-35202001 | A | - | acciaio inox | 71 | 20 | 20 | 35,5 | 35,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 10,60 € | | | 27851-40232301 | A | - | acciaio inox | 77 | 22,5 | 22,5 | 38,5 | 38,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 9,83 € | | | 27851-45252501 | A | - | acciaio inox | 87 | 25 | 25 | 43,5 | 43,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 9,92 € | | | 27851-50282801 | A | - | acciaio inox | 97 | 27,5 | 27,5 | 48,5 | 48,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 800 | 425 | | | 10,06 € | | | 27851-60333301 | A | - | acciaio inox | 115 | 32,5 | 32,5 | 57,5 | 57,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 850 | 175 | | | 10,06 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | Materiale
componenti | A
| A1 | A2 | A3 | A4 | B | B2 | D1 | D2 | D3 | H | F1
N | F2
N
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 27851-25151502 | B | - | acciaio inox | 52 | 15 | 15 | 26 | 26 | 48 | 28 | 6,6 | 6 | 14 | 9 | 625 | 425 | | | 5,90 € | | | 27851-30181802 | B | - | acciaio inox | 59 | 17,5 | 17,5 | 29,5 | 29,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 6,03 € | | | 27851-35202002 | B | - | acciaio inox | 71 | 20 | 20 | 35,5 | 35,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 6,99 € | | | 27851-40232302 | B | - | acciaio inox | 77 | 22,5 | 22,5 | 38,5 | 38,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 6,22 € | | | 27851-45252502 | B | - | acciaio inox | 87 | 25 | 25 | 43,5 | 43,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 6,31 € | | | 27851-50282802 | B | - | acciaio inox | 97 | 27,5 | 27,5 | 48,5 | 48,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 800 | 425 | | | 6,44 € | | | 27851-60333302 | B | - | acciaio inox | 115 | 32,5 | 32,5 | 57,5 | 57,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 850 | 175 | | | 6,44 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | Materiale
componenti | A
| A1 | A2 | A3 | A4 | B | B2 | D1 | D2 | D3 | H | F1
N | F2
N
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 27851-25151503 | C | - | acciaio inox | 52 | 15 | 15 | 26 | 26 | 48 | 28 | 6,6 | 6 | 14 | 9 | 625 | 425 | | | 5,90 € | | | 27851-30181803 | C | - | acciaio inox | 59 | 17,5 | 17,5 | 29,5 | 29,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 6,03 € | | | 27851-35202003 | C | - | acciaio inox | 71 | 20 | 20 | 35,5 | 35,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 6,99 € | | | 27851-40232303 | C | - | acciaio inox | 77 | 22,5 | 22,5 | 38,5 | 38,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 6,22 € | | | 27851-45252503 | C | - | acciaio inox | 87 | 25 | 25 | 43,5 | 43,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 6,31 € | | | 27851-50282803 | C | - | acciaio inox | 97 | 27,5 | 27,5 | 48,5 | 48,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 800 | 425 | | | 6,44 € | | | 27851-60333303 | C | - | acciaio inox | 115 | 32,5 | 32,5 | 57,5 | 57,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 850 | 175 | | | 6,44 € | |
|

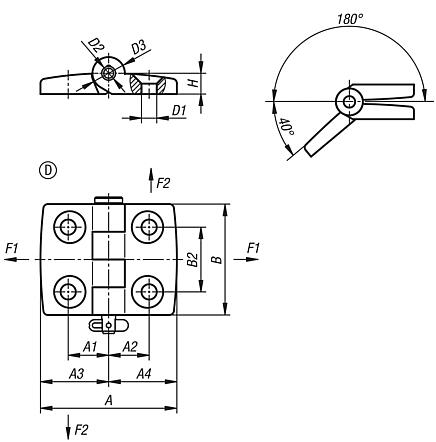

Cerniere in plastica, divisibili, smontabili, Forma D, con perno a innesto/bloccaggio pieghevole |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | Materiale
componenti | A
| A1 | A2 | A3 | A4 | B | B2 | D1 | D2 | D3 | H | F1
N | F2
N
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 27851-25151504 | D | - | acciaio | 52 | 15 | 15 | 26 | 26 | 48 | 28 | 6,6 | 6 | 14 | 9 | 625 | 425 | | | 19,17 € | | | 27851-30181804 | D | - | acciaio | 59 | 17,5 | 17,5 | 29,5 | 29,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 19,30 € | | | 27851-35202004 | D | - | acciaio | 71 | 20 | 20 | 35,5 | 35,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 20,29 € | | | 27851-40232304 | D | - | acciaio | 77 | 22,5 | 22,5 | 38,5 | 38,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 19,50 € | | | 27851-45252504 | D | - | acciaio | 87 | 25 | 25 | 43,5 | 43,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 19,60 € | | | 27851-50282804 | D | - | acciaio | 97 | 27,5 | 27,5 | 48,5 | 48,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 800 | 425 | | | 19,71 € | | | 27851-60333304 | D | - | acciaio | 115 | 32,5 | 32,5 | 57,5 | 57,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 850 | 175 | | | 19,71 € | |
|
