        Cerniere in plastica, con funzione di arresto

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Cerniera e coperture in resina termoplastica PA rinforzata con fibra di vetro.
Asse in acciaio inox.Versione:Cerniera e coperture colore nero.
Asse non trattato.Nota:Le cerniere sono dotate di una funzione di arresto. Questa si innesta in quattro posizioni e mantiene così porte e sportelli aperti o saldamente chiusi. Le cerniere sono disponibili con e senza punte di posizionamento per profili in alluminio.

I valori di carico indicati delle cerniere sono valori indicativi non vincolanti che non tengono conto dei fattori di sicurezza e sono dati con esclusione di qualsiasi responsabilità. I valori indicati sono solo a scopo informativo e non costituiscono una garanzia legalmente vincolante delle caratteristiche.

I valori di carico sono determinati in condizioni di laboratorio. Ogni utente deve valutare individualmente se la cerniera è adatta alla rispettiva applicazione.

I diversi materiali a cui le cerniere sono attaccate e i tipi di fissaggio, le condizioni atmosferiche e l'usura possono influenzare i valori accertati.
Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 27857 Cerniere in plastica, con funzione di arresto

188 kB

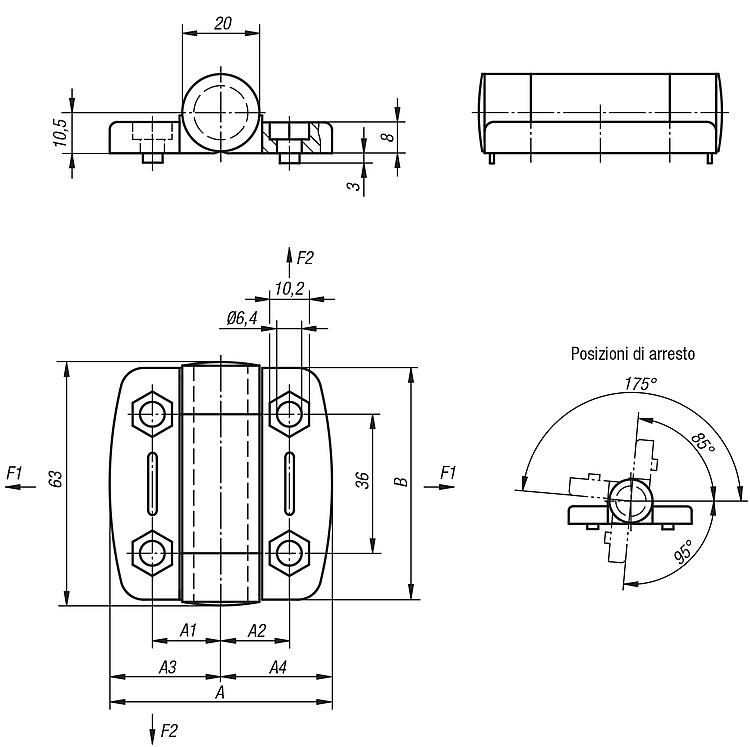

Disegni

Selezione/filtro articoli

N. ordine	A	A1	A2	A3	A4	B	Punte di posizionamento per cava	F1 N	F2 N	Max. coppia Nm	Prezzo
27857-56181800	54	17,75	17,75	27	27	56	-	-	-	2	13,40 €
27857-56181806	54	17,75	17,75	27	27	56	6	-	-	2	13,40 €
27857-56181808	54	17,75	17,75	27	27	56	8	-	-	2	13,40 €
27857-56232300	73,5	22,75	22,75	36,75	36,75	56	-	-	-	2	14,67 €
27857-56232308	73,5	22,75	22,75	36,75	36,75	56	8	-	-	2	14,67 €
27857-56232310	73,5	22,75	22,75	36,75	36,75	56	10	-	-	2	14,67 €
