        Supporti con cuscinetto fisso modello flangiato

Descrizione articolo/immagini prodotto

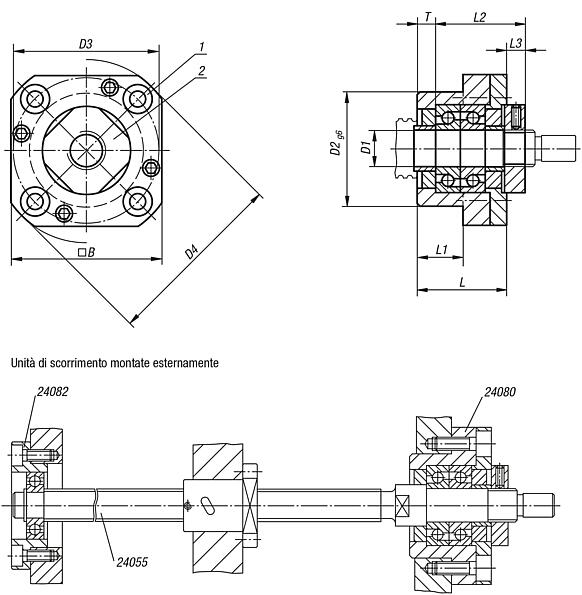

DescrizioneMateriale:Alloggiamento in acciaio.Versione:Alloggiamento brunito.Nota:L'unità a cuscinetto fisso è adattata all'unità a cuscinetto libero 24082. Le unità a cuscinetto fisso hanno un alloggiamento con 2 cuscinetti a sfere obliqui assiali e guarnizioni. Precaricato con una flangia posta davanti. Con anelli di fissaggio e un dado di sicurezza.Nota disegno:

1) C per vite a testa cilindrica ISO 4762
2) M dado con intagli

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 24080 Supporti con cuscinetto fisso modello flangiato

212 kB

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Dimensioni	B	C	D1	D2	D3	D4	L	L1	L2	L3	M	T	Prezzo
24080-010	10	42	M4	10	34	42	52	27	17	29,5	7,5	M10x1	5	137,13 €
24080-012	12	44	M4	12	36	44	54	27	17	29,5	7,5	M12x1	5	138,60 €
24080-015	15	52	M5	15	40	50	63	32	17	36	8	M15x1	6	156,32 €
24080-020	20	68	M6	20	57	70	85	52	30	50	10	M20x1	10	198,67 €
