        Viti a ricircolo di sfere rullate con dado a cilindro avvitabile

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Mandrino in acciaio 1.1213.
Dado in acciaio 1.3505.
Estrattore in plastica.Versione:Mandrino rullato, temprato induttivamente a 62 ±2 HRC e lucidato.
Dado rettificato, pista temprata induttivamente a 62 ±2 HRC e lucidata.Nota:Viti a ricircolo di sfere con profilo ad arco gotico con passo da 5 mm o 10 mm. Passo semplice, filettatura destra. Dado cilindrico per viti a ricircolo di sfere con filettatura secondo la norma ISO 3408 (DIN 69051).
Fabbricato secondo la classe di precisione C7 (tolleranza ±50 µ / 300 mm). Senza precarico, con gioco assiale P0 (max. 0,08 mm).

Il dado a cilindro avvitabile di dimensione D=16 è senza raschiatore.Su richiesta:Predisponiamo i mandrini a ricircolo di sfere secondo le esigenze dei nostri clienti sulla base di un disegno dettagliato.
Lunghezza max. di produzione 5600 mm.

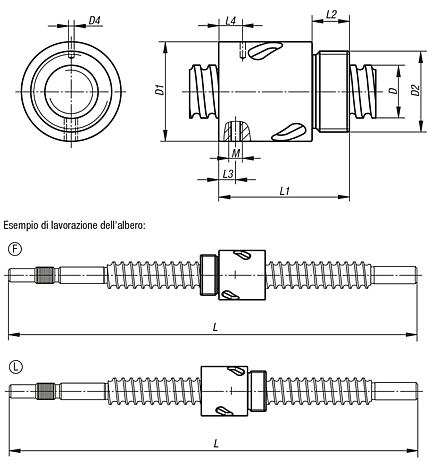

Altre classi di accuratezza e precarico (vedere nota tecnica) disponibili.Attenzione:Il dado cilindrico con filettatura non deve essere rimosso dal mandrino senza ausilio al montaggio per evitare di perdere le sfere.Nota disegno:

M) foro per lubrificante

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 24060 Viti a ricircolo di sfere rullate con dado a cilindro avvitabile

193 kB

Nota tecnica per sistemi a ricircolo di sfere

119 kB

Disegni

Selezione/filtro articoli

N. ordine	D	Passo	D1	D2	D4	L1	L2	L3	L4	M	Ø sfera	Numero di elementi di ricircolo portanti	Capacità di carico dinamico N	Capacità di carico statico N	Rigidità K (N/µm)	Prezzo
24060-16052X	16	5	32,5	M26x1,5	3	42	12	-	19,2	-	3,175	4	8880	15250	200	su richiesta
24060-20052X	20	5	38	M35x1,5	3	45	15	-	20,3	-	3,175	4	9990	19950	250	su richiesta
24060-25052X	25	5	43	M40x1,5	3	69	19	8	32	M6	3,175	4	11190	25810	350	su richiesta
