        Supporti con cuscinetto mobile modello a blocco, tipo EF

Descrizione articolo/immagini prodotto

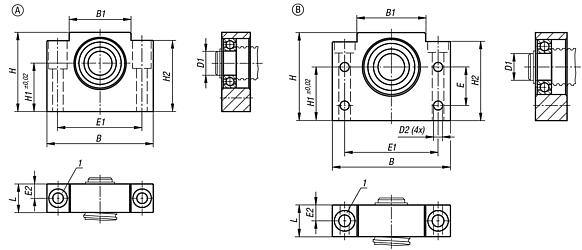

DescrizioneMateriale:Alloggiamento in acciaio.Versione:Alloggiamento brunito.Nota:L'altezza dell'asse del supporto del mandrino è adattata alle unità a cuscinetto fisso 24076. Le unità a cuscinetto libero sono composte da un alloggiamento con cuscinetto a sfere a gola profonda che si adatta assialmente alla lunghezza del mandrino.Nota disegno:

1) C per vite a testa cilindrica ISO 4762

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 24078 Supporti con cuscinetto mobile modello a blocco, tipo EF

182 kB

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Forma	Dimensioni	B	B1	C	D1	D2	E	E1	E2	H	H1	H2	L	Prezzo
24078-006	A	6	52	25	M6	6	-	-	38	7	32	17	26	14	35,55 €
24078-010	B	10	60	34	M6	8	5,5	15	46	10	39	22	32,5	20	38,42 €
24078-012	B	12	60	34	M6	10	5,5	18	46	10	43	25	35	20	43,57 €
24078-015	B	15	70	40	M6	15	5,5	18	54	10	48	28	38	20	48,25 €
24078-017	B	17	86	50	M8	17	6,6	28	68	11,5	64	39	55	23	55,38 €
24078-020	B	20	88	52	M8	20	6,6	22	70	13	60	34	50	26	62,79 €

N. ordine	Capacità di carico dinamico N	Capacità di carico statico N	Prezzo
24078-006	-	-	35,55 €
24078-010	3250	1400	38,42 €
24078-012	4550	1960	43,57 €
24078-015	5600	2840	48,25 €
24078-017	9500	4750	55,38 €
24078-020	9300	5000	62,79 €
