Viti a ricircolo di sfere rullate con dado flangiato DIN 69051 parte 5
Descrizione articolo/immagini prodotto
DescrizioneMateriale:Mandrino in acciaio 1.1213. Dado in acciaio 1.3505. Estrattore in plastica.Versione:Mandrino rullato, temprato induttivamente a 62 ±2 HRC e lucidato. Dado rettificato, pista temprata induttivamente a 62 ±2 HRC e lucidata.Nota:Viti a ricircolo di sfere con profilo ad arco gotico con passo da 5 mm o 10 mm. Passo semplice, destrorso. Dado flangiato per vite a ricircolo di sfere secondo DIN 69051 Parte 5. Fabbricato secondo la classe di precisione C7 (tolleranza ±50 µ / 300 mm). Senza precarico, con gioco assiale P0 (max. 0,08 mm).Su richiesta:Predisponiamo i mandrini a ricircolo di sfere secondo le esigenze dei nostri clienti sulla base di un disegno dettagliato. Lunghezza max. di produzione 5600 mm.

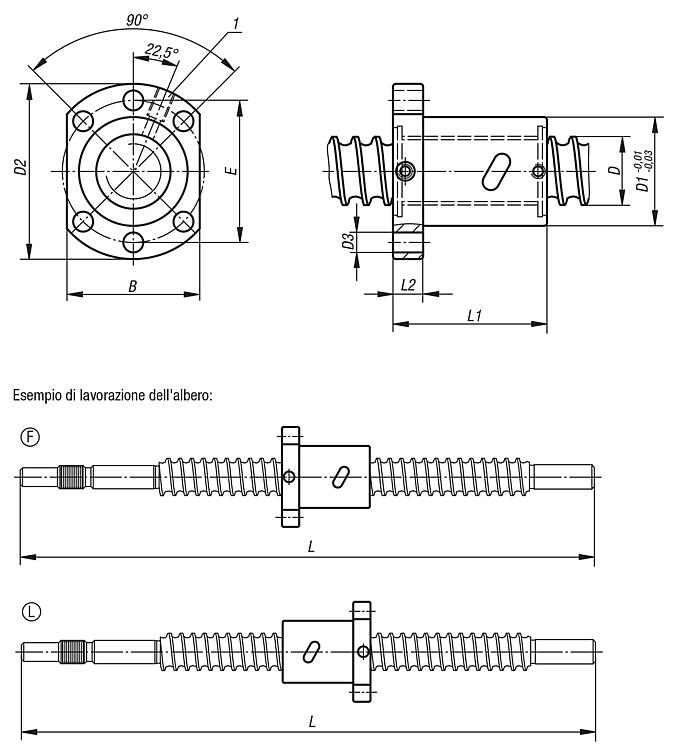

Altre classi di accuratezza e precarico (vedere nota tecnica) disponibili.Attenzione:Il dado con flangia non deve essere rimosso dal mandrino senza ausilio di montaggio per evitare di perdere le sfere.Nota disegno:
1) M6 foro per lubrificante
Particolarità:
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
