DescrizioneMateriale:Alloggiamento in acciaio.Versione:Alloggiamento brunito.Nota:L'altezza dell'asse del supporto del mandrino è adattata alle unità a cuscinetto libero 24074 e l'alloggiamento per chiocciole con flangia 24070. Gli alloggiamenti sono avvitabili dall'alto o dal basso e fissabili con due perni conici o clindrici. Gli angoli di arresto su entrambi i lati facilitano la regolazione dell'unità.

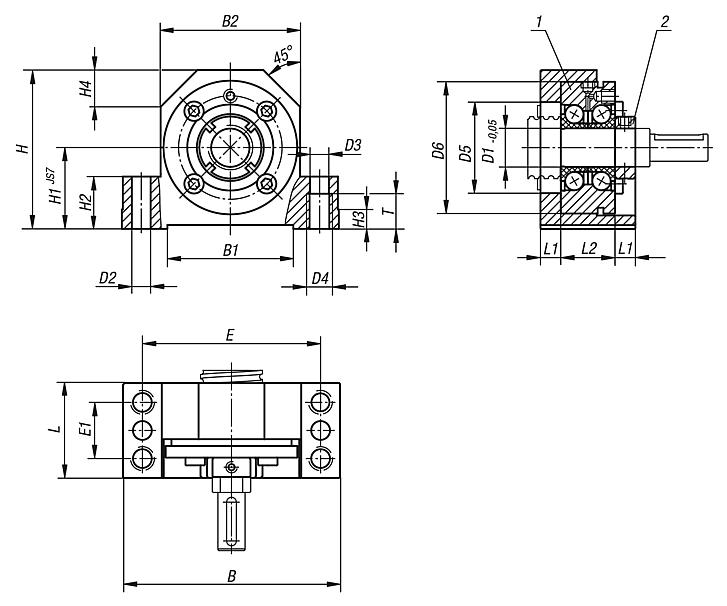

Unità a cuscinetto fisso completamente pronte all'inserimento con due file di cuscinetti ad alta precisione precaricati e un angolo di contatto di 60°. Assorbono forze sia radiali che assiali da entrambe le direzioni e grazie al precarico garantiscono la massima rigidità, coassialità, preciso posizionamento dell'utensile e ripetibilità.Nota disegno:
1) Cuscinetto a sfere obliquo assiale 2) M dado con intagli
Particolarità:
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
