06507Manovelle in acciaio inox con impugnatura cilindrica pieghevole |
Indietro |
|
|
DescrizioneMateriale:Manovella in acciaio inox 1.4308.
Impugnatura cilindrica in materiale termoplastico e acciaio inox 1.4404. Versione:Manovella lucida.
Materiale termoplastico colore grigio nerastro.
Acciaio inox grezzo.Nota:Simile a DIN 469.
Nelle versioni con foro trasversale il fissaggio avviene avvitando il perno filettato ISO 4027 (DIN 914).Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

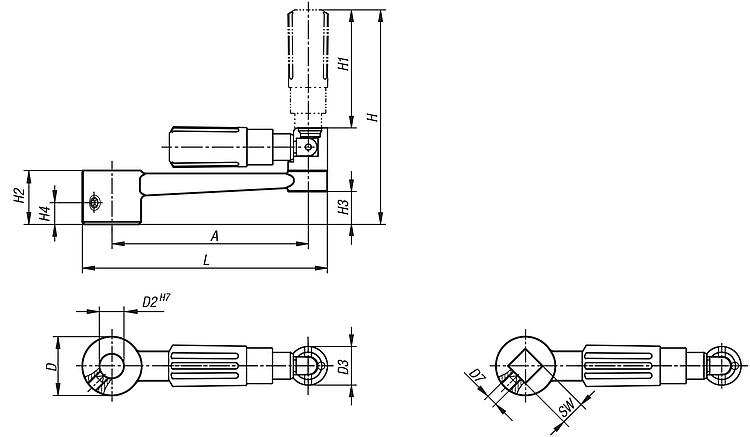

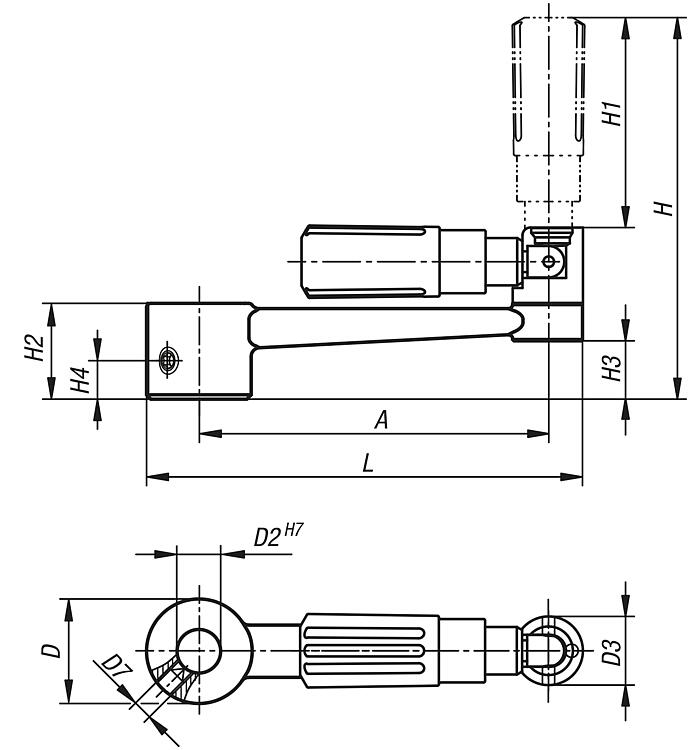

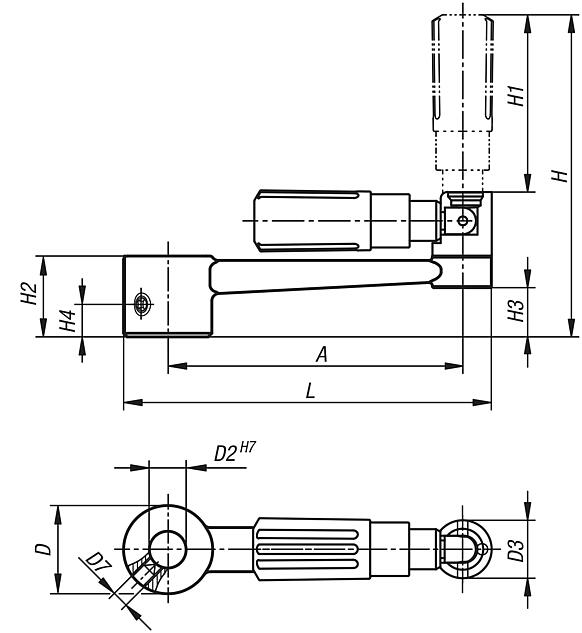

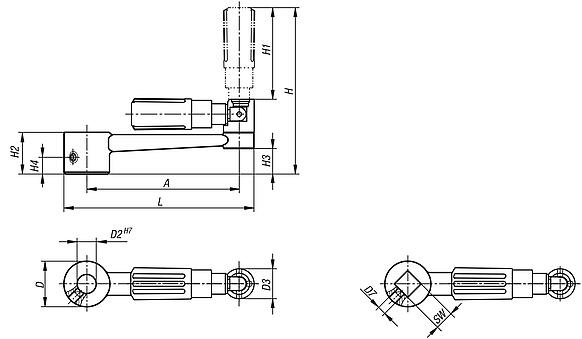

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Versione 1 | Versione 2 | A | D
| D2 | D3 | D7 | H | H1 | H2 | H3 | H4 | L | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06507-3110 | foro calibrato | senza foro trasversale | 80 | 24 | 10 | 16 | - | 89 | 49 | 22 | 13,4 | - | 100 |  | | 52,88 € | | | 06507-3212 | foro calibrato | senza foro trasversale | 100 | 28 | 12 | 20 | - | 108 | 59,5 | 26 | 16 | - | 124 | | | 58,19 € | | | 06507-3314 | foro calibrato | senza foro trasversale | 125 | 30 | 14 | 26 | - | 140 | 83 | 28 | 15,8 | - | 153 | | | 66,24 € | | | 06507-3417 | foro calibrato | senza foro trasversale | 160 | 34 | 17 | 26 | - | 144 | 83 | 32 | 19,6 | - | 190 | | | 74,90 € | | | 06507-31106 | foro calibrato | con foro trasversale | 80 | 24 | 10 | 16 | M6 | 89 | 49 | 22 | 13,4 | 7,5 | 100 | | | 58,82 € | | | 06507-32126 | foro calibrato | con foro trasversale | 100 | 28 | 12 | 20 | M6 | 108 | 59,5 | 26 | 16 | 7,5 | 124 | | | 64,14 € | | | 06507-33146 | foro calibrato | con foro trasversale | 125 | 30 | 14 | 26 | M6 | 140 | 83 | 28 | 15,8 | 7,5 | 153 | | | 72,19 € | | | 06507-34176 | foro calibrato | con foro trasversale | 160 | 34 | 17 | 26 | M6 | 144 | 83 | 32 | 19,6 | 7,5 | 190 | | | 80,85 € | |
|

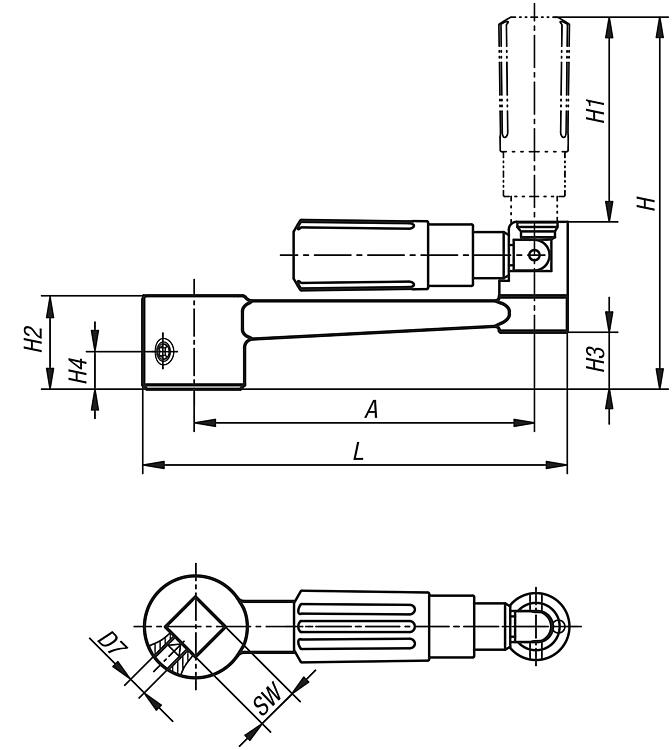

Manovelle in acciaio inox con impugnatura cilindrica pieghevole con quadro incassato |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Versione 1 | Versione 2 | A | D
| D3 | D7 | H | H1 | H2 | H3 | H4 | L | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06507-4110 | quadro incassato | senza foro trasversale | 80 | 24 | 16 | - | 89 | 49 | 22 | 13,4 | - | 100 | 10 | | | 55,80 € | | | 06507-4212 | quadro incassato | senza foro trasversale | 100 | 28 | 20 | - | 108 | 59,5 | 26 | 16 | - | 124 | 12 | | | 62,73 € | | | 06507-4314 | quadro incassato | senza foro trasversale | 125 | 30 | 26 | - | 140 | 83 | 28 | 15,8 | - | 153 | 14 | | | 69,20 € | | | 06507-4417 | quadro incassato | senza foro trasversale | 160 | 34 | 26 | - | 144 | 83 | 32 | 19,6 | - | 190 | 17 | | | 76,92 € | | | 06507-41106 | quadro incassato | con foro trasversale | 80 | 24 | 16 | M6 | 89 | 49 | 22 | 13,4 | 7,5 | 100 | 10 | | | 61,74 € | | | 06507-42126 | quadro incassato | con foro trasversale | 100 | 28 | 20 | M6 | 108 | 59,5 | 26 | 16 | 7,5 | 124 | 12 | | | 68,68 € | | | 06507-43146 | quadro incassato | con foro trasversale | 125 | 30 | 26 | M6 | 140 | 83 | 28 | 15,8 | 7,5 | 153 | 14 | | | 75,14 € | | | 06507-44176 | quadro incassato | con foro trasversale | 160 | 34 | 26 | M6 | 144 | 83 | 32 | 19,6 | 7,5 | 190 | 17 | | | 82,87 € | |
|
