        Impugnature coniche in plastica termoindurente, inserto filettato in acciaio zincato

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Resina termoindurente PF 31, colore nero.

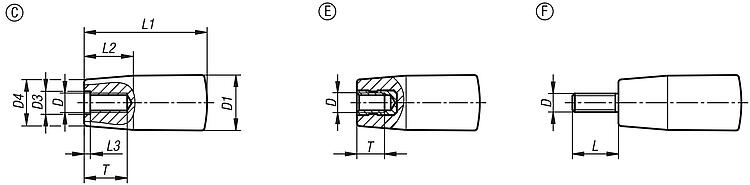

Boccola e/o gambo filettato in acciaio, zincato.Versione:Finitura lucida.Su richiesta:Altri colori.Nota disegno:

Forma C: inserto filettato
Forma E: boccola filettata

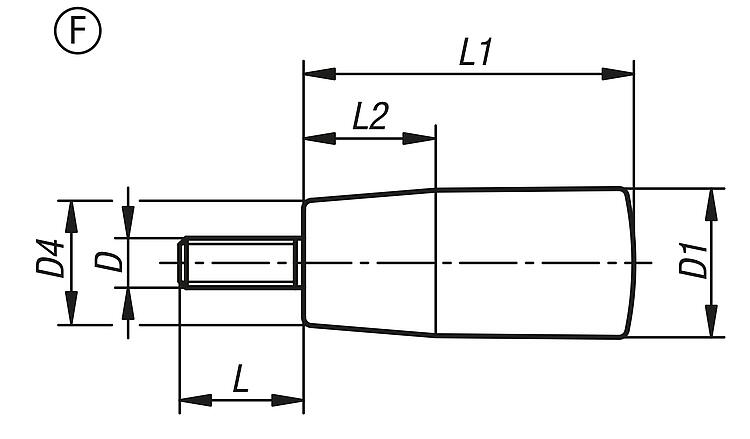

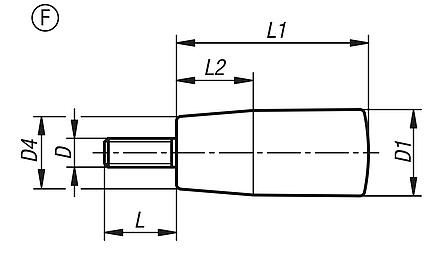

Forma F: filettatura esterna

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06319 Impugnature coniche in plastica termoindurente, inserto filettato in acciaio zincato

105 kB

Disegni (sintesi completa)

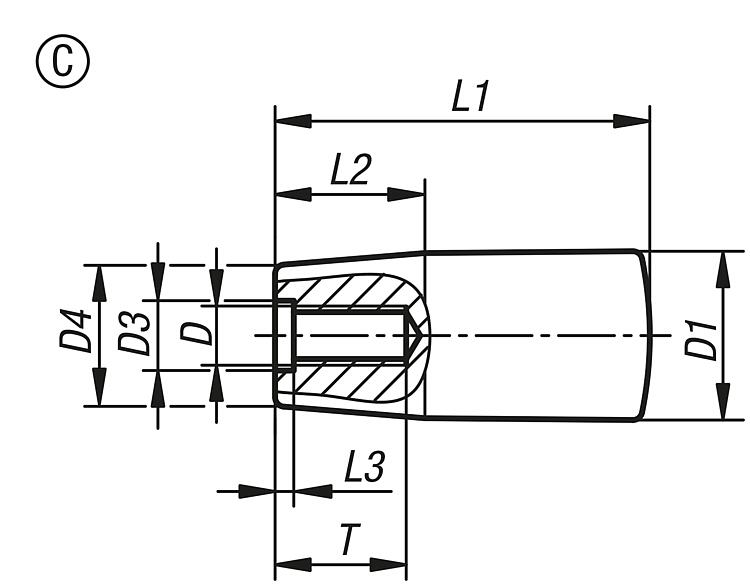

Impugnature coniche in plastica termoindurente, con inserto filettato, forma C

Maggiori informazioni

Disegni

Impugnature coniche in plastica termoindurente, con inserto filettato, forma C

Selezione/filtro articoli

N. ordine	Forma	D	D1	D3	D4	L1	L2	L3	T	Prezzo
06319-10618	C	M6	18	6,2	15	40	16	2	14	1,63 €
06319-10818	C	M8	18	8,5	15	40	16	2	18	2,08 €
06319-10823	C	M8	23	8,5	19	65	24	2	18	2,46 €
06319-11028	C	M10	28	10,5	22	90	32	3,5	22	3,30 €

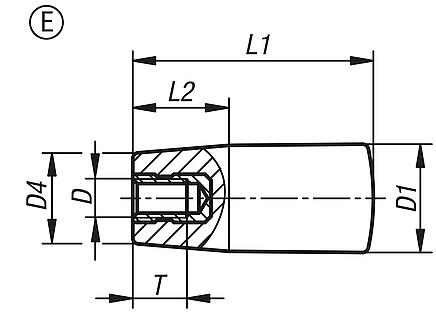

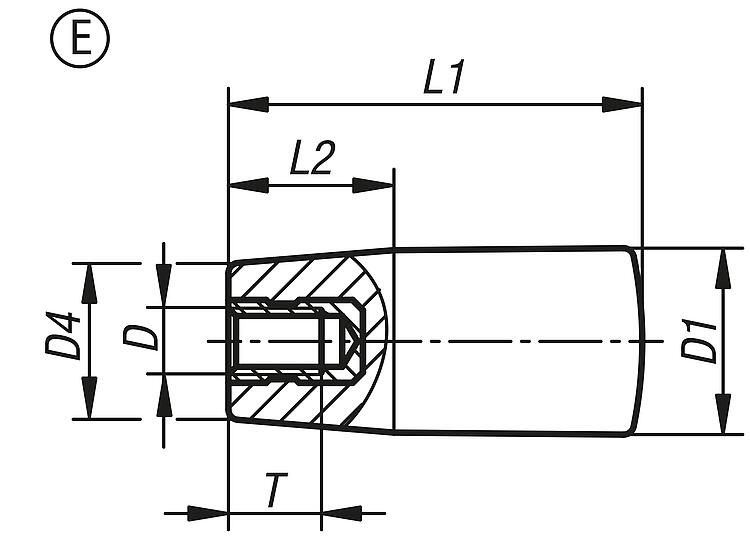

Impugnature coniche in plastica termoindurente, con bussola filettata, acciaio zincato, forma E

Maggiori informazioni

Disegni

Impugnature coniche in plastica termoindurente, con bussola filettata, acciaio zincato, forma E

Selezione/filtro articoli

N. ordine	Forma	D	D1	D4	L1	L2	T	Prezzo
06319-20518	E	M5	18	15	40	16	7,5	2,15 €
06319-20618	E	M6	18	15	40	16	9	2,23 €
06319-20823	E	M8	23	19	65	24	12	2,84 €
06319-20828	E	M8	28	22	90	32	12	3,71 €
06319-21028	E	M10	28	22	90	32	15	3,89 €
