        Pomello a lobi in plastica (resina termoindurente), inserto filettato in acciaio

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Resina termoindurente PF 31, colore nero.
Boccola e/o gambo filettato in acciaio, zincato.Versione:Finitura lucida.Nota:Nei modelli 06850-3205 e 06850-3206 la bussola è in ottone.Su richiesta:Altre filettature esterne, lunghezze delle viti e colori.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06850 Pomello a lobi in plastica (resina termoindurente), inserto filettato in acciaio

134 kB

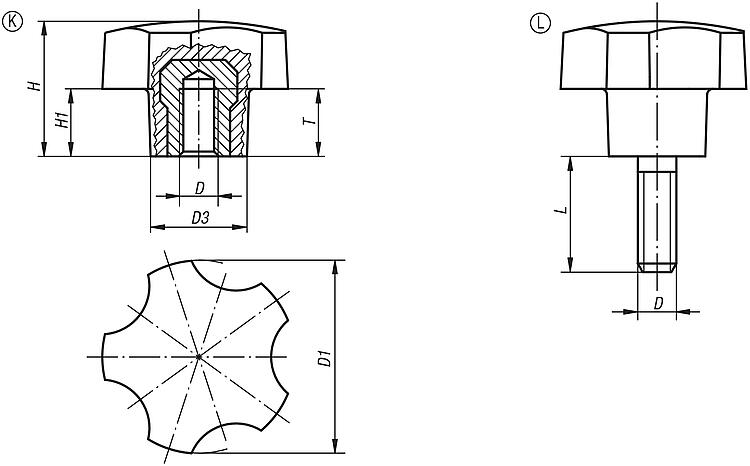

Disegni (sintesi completa)

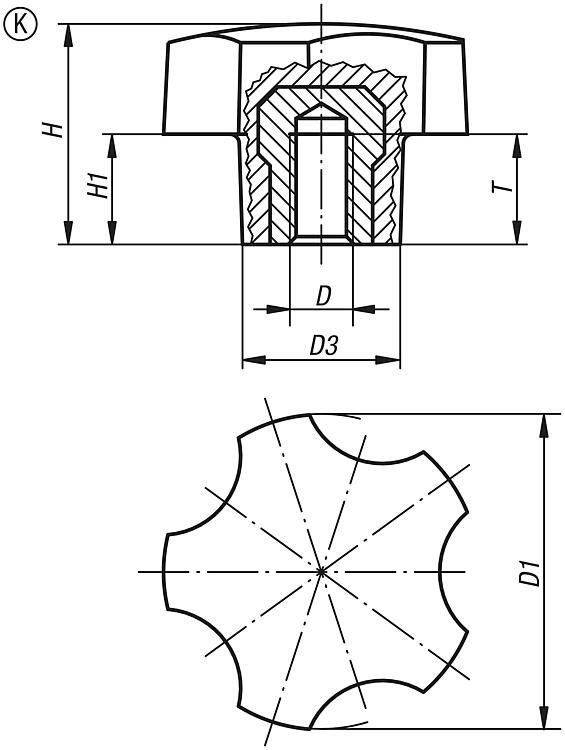

Pomello a lobi in plastica (resina termoindurente), inserto filettato in acciaio con filettatura interna

Maggiori informazioni

Disegni

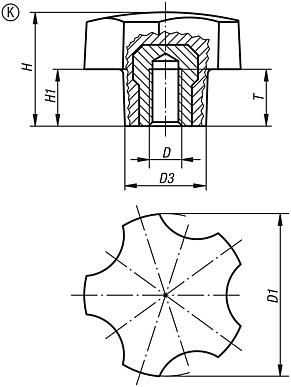

Pomello a lobi in plastica (resina termoindurente), inserto filettato in acciaio con filettatura interna

Selezione/filtro articoli

N. ordine	Forma	D	D1	D3	H	H1	T	Prezzo
06850-3205	K	M5	32	16	22,4	11,2	10	1,30 €
06850-3206	K	M6	32	16	22,4	11,2	9	1,30 €
06850-4006	K	M6	40	20	28	14	12	1,50 €
06850-4008	K	M8	40	20	28	14	14	1,50 €
06850-4010	K	M10	40	20	28	14	14	1,50 €
06850-5008	K	M8	50	25	35	17,5	14	2,15 €
06850-5010	K	M10	50	25	35	17,5	14	2,15 €

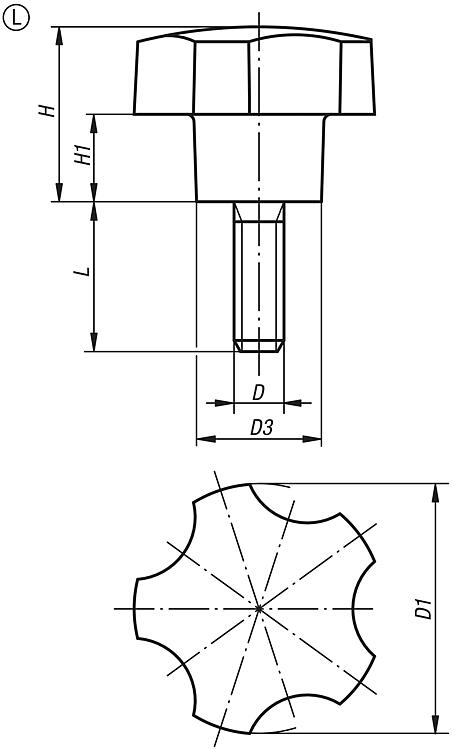

Pomello a lobi in plastica (resina termoindurente), inserto filettato in acciaio con filettatura esterna

Maggiori informazioni

Disegni

Pomello a lobi in plastica (resina termoindurente), inserto filettato in acciaio con filettatura esterna

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Forma	D	D1	D3	H	H1	L
06850-3206X	L	M6	32	16	22,4	11,2	12/18
06850-3208X	L	M8	32	16	22,4	11,2	16/24
06850-4006X	L	M6	40	20	28	14	18
06850-4008X	L	M8	40	20	28	14	16/20/24
06850-4010X	L	M10	40	20	28	14	30
06850-5008X	L	M8	50	25	35	17,5	16/24
06850-5010X	L	M10	50	25	35	17,5	20/30
