06210-10Pomelli a lobi in plastica con moltiplicatore della forza di... |
Indietro |
|
|
DescrizioneDescrizione del prodotto:I pomelli a lobi con moltiplicatore della forza di serraggio integrato possono raggiungere il doppio della forza di serraggio rispetto ai pomelli a lobi standard.
Inoltre questo prodotto può essere utilizzato anche da persone con una limitata forza della mano (p.es. in riabilitazione) per ottenere forze di serraggio comparabili con meno sforzo. È inoltre necessaria una forza manuale inferiore per il rilascio dei pomelli a lobi serrati.
L'aumento della forza di serraggio è ottenuto grazie al cuscinetto ad aghi assiale installato, che durante il serraggio genera un attrito superficiale molto basso sulla superficie di contatto fissa. Le rondelle di contatto temprate sono progettate per elevate forze di serraggio e il cuscinetto con il suo elevato coefficiente di carico garantisce una lunga durata.
Con la grande superficie di appoggio fissa il componente serrato viene protetto in modo permanente. Una rondella non è quindi più necessaria.
Grazie alla costruzione modulare, sono disponibili molti modelli speciali.Materiale:Pomello a lobi in resina termoplastica, poliammide, nero.
Elementi in acciaio classe di resistenza 5.8 o acciaio inox 1.4305. Versione:Parti in acciaio passivate blu o acciaio inox non trattato.
Cuscinetto ad aghi assiale con rondelle di contatto temprate e rettificate.Utilizzo:Costruzione di macchine, apparecchi ed impianti, settore della riabilitazione.Vantaggi:Significativo aumento delle forze di serraggio a parità di coppia di serraggio.
Cuscinetto ad aghi assiale di alta qualità con elevata capacità di carico e lunga durata.

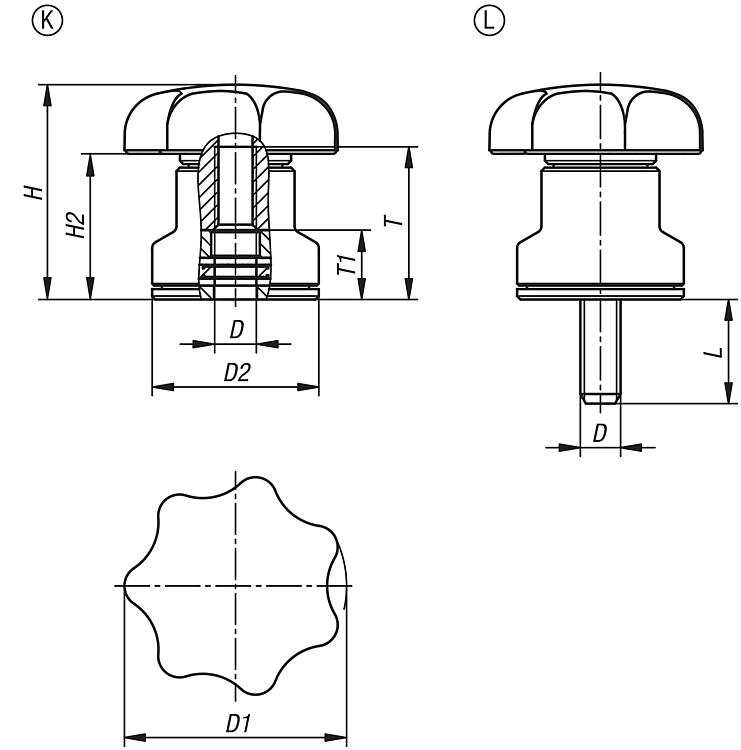

La superficie di appoggio fissa protegge il componente.Su richiesta:Ulteriori lunghezze di filettatura.Nota disegno:Forma K: bussola filettata
Forma L: filettatura esterna DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |

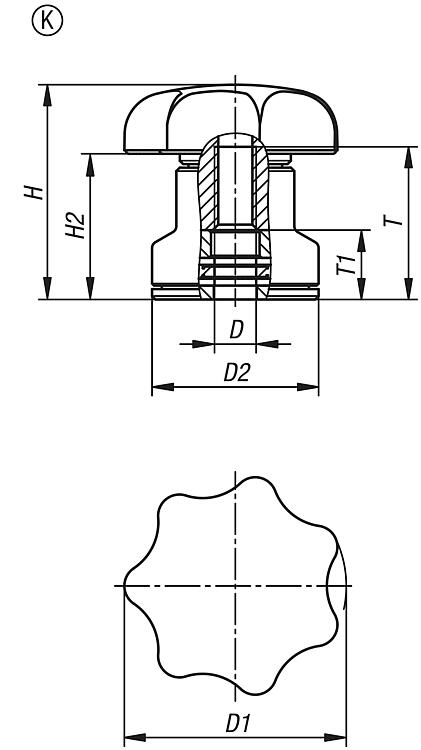

Pomelli a lobi plastica, forma K, con moltiplicatore della forza di serraggio, con bussola filettata |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
componenti | D
| D1 | D2 | H | H2 | T | T1 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06210-10-206 | K | acciaio | M6 | 32 | 24 | 31 | 21 | 22 | 10 |  | | 15,95 € | | | 06210-10-208 | K | acciaio | M8 | 40 | 25 | 35 | 23 | 22 | 10 | | | 16,38 € | | | 06210-10-210 | K | acciaio | M10 | 50 | 30 | 42 | 27 | 27 | 10 | | | 18,20 € | | | 06210-10-212 | K | acciaio | M12 | 63 | 35 | 47 | 28 | 27 | 10 | | | 19,61 € | | | 06210-10-306 | K | acciaio inox | M6 | 32 | 24 | 31 | 21 | 22 | 10 | | | 21,42 € | | | 06210-10-308 | K | acciaio inox | M8 | 40 | 25 | 35 | 23 | 22 | 10 | | | 22,01 € | | | 06210-10-310 | K | acciaio inox | M10 | 50 | 30 | 42 | 27 | 27 | 10 | | | 24,68 € | | | 06210-10-312 | K | acciaio inox | M12 | 63 | 35 | 47 | 28 | 27 | 10 | | | 25,66 € | |
|

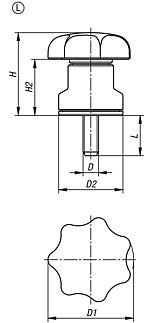

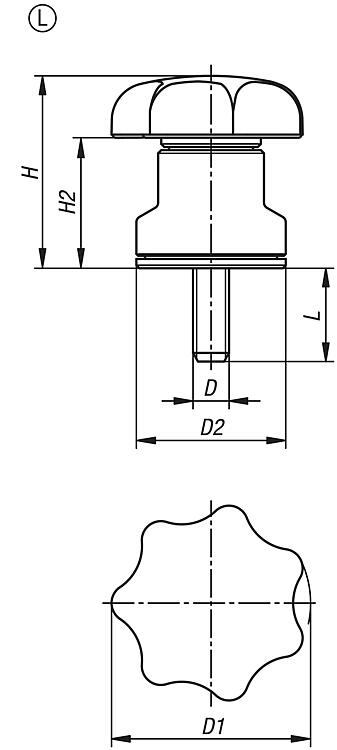

Pomelli a lobi plastica, forma L, con moltiplicatore della forza di serraggio, con filettatura esterna |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
componenti | D
| D1 | D2 | H | H2 | L | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06210-10-406X10 | L | acciaio | M6 | 32 | 24 | 31 | 21 | 10 | | | 16,22 € | | | 06210-10-406X20 | L | acciaio | M6 | 32 | 24 | 31 | 21 | 20 | | | 16,49 € | | | 06210-10-408X15 | L | acciaio | M8 | 40 | 25 | 35 | 23 | 15 | | | 16,79 € | | | 06210-10-408X30 | L | acciaio | M8 | 40 | 25 | 35 | 23 | 30 | | | 17,20 € | | | 06210-10-410X20 | L | acciaio | M10 | 50 | 30 | 42 | 27 | 20 | | | 19,11 € | | | 06210-10-410X30 | L | acciaio | M10 | 50 | 30 | 42 | 27 | 30 | | | 19,83 € | | | 06210-10-412X20 | L | acciaio | M12 | 63 | 35 | 47 | 28 | 20 | | | 20,44 € | | | 06210-10-412X30 | L | acciaio | M12 | 63 | 35 | 47 | 28 | 30 | | | 21,02 € | | | 06210-10-506X10 | L | acciaio inox | M6 | 32 | 24 | 31 | 21 | 10 | | | 22,55 € | | | 06210-10-506X20 | L | acciaio inox | M6 | 32 | 24 | 31 | 21 | 20 | | | 22,84 € | | | 06210-10-508X15 | L | acciaio inox | M8 | 40 | 25 | 35 | 23 | 15 | | | 22,84 € | | | 06210-10-508X30 | L | acciaio inox | M8 | 40 | 25 | 35 | 23 | 30 | | | 23,83 € | | | 06210-10-510X20 | L | acciaio inox | M10 | 50 | 30 | 42 | 27 | 20 | | | 26,11 € | | | 06210-10-510X30 | L | acciaio inox | M10 | 50 | 30 | 42 | 27 | 30 | | | 26,65 € | | | 06210-10-512X20 | L | acciaio inox | M12 | 63 | 35 | 47 | 28 | 20 | | | 28,06 € | | | 06210-10-512X30 | L | acciaio inox | M12 | 63 | 35 | 47 | 28 | 30 | | | 29,06 € | |
|
