Pomelli a croce simili a DIN 6335 in alluminio

Indietro

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Parti operative
      - Manopole e pulsanti
        Pomelli a croce simili a DIN 6335 in alluminio

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Alluminio.
Perno filettato acciaio inox 1.4305.
Spina trasversale acciaio inox 1.4310.

Versione:burattato o rettificato e lucidato.

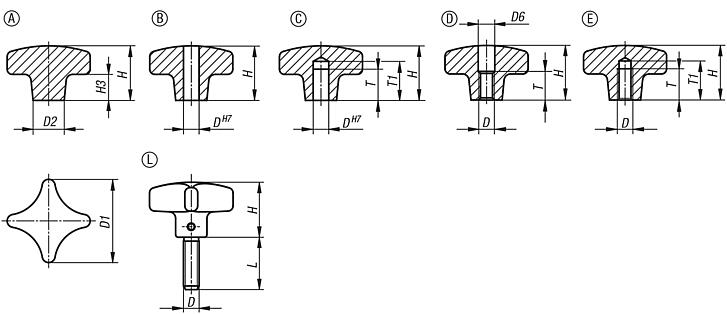

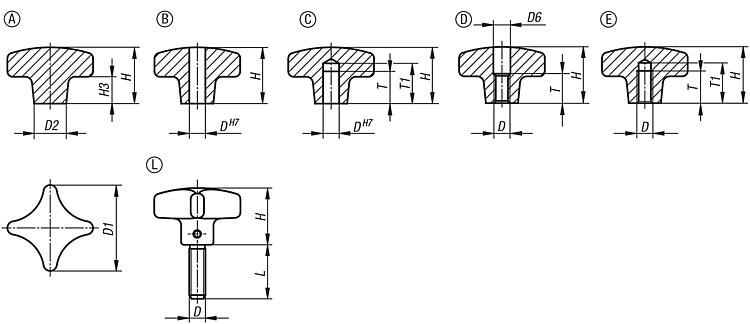

Perno filettato e spina trasversale non trattati.Su richiesta:Pomelli a croce non trattati (non burattati).Nota disegno:

Forma A: pezzo grezzo
Forma B: foro passante
Forma C: foro cieco
Forma D: filettatura forata
Forma E: foro cieco filettato
Forma L: con filettatura esterna

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06156 Pomelli a croce simili a DIN 6335 in alluminio

181 kB

Disegni (sintesi completa)

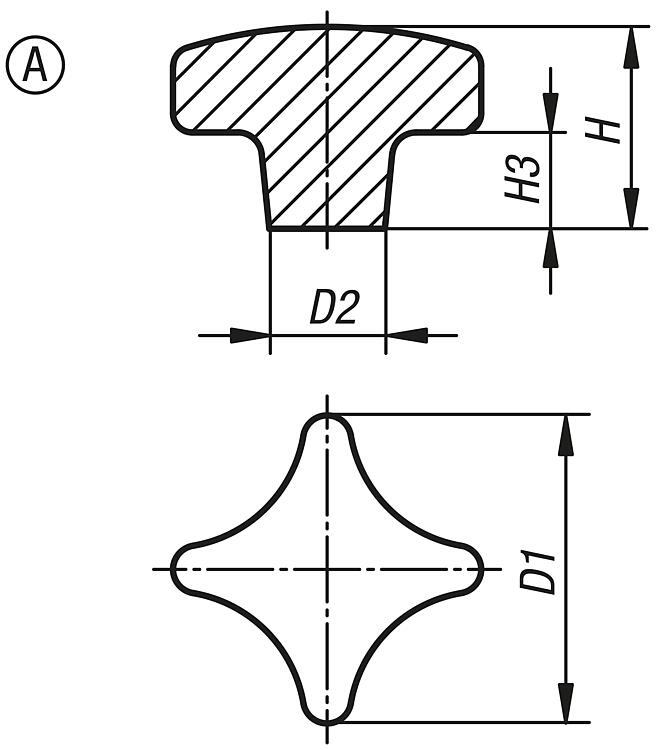

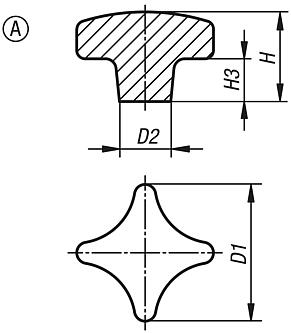

Pomelli a croce simili a DIN 6335 in alluminio, forma A, pezzo grezzo

Maggiori informazioni

Disegni

Pomelli a croce simili a DIN 6335 in alluminio, forma A, pezzo grezzo

Selezione/filtro articoli

N. ordine	Superficie corpo base	Forma	D1	D2	H	H3	Prezzo
06156-104008	burattato	A	40	14	26	14	2,78 €
06156-105010	burattato	A	50	18	34	20	3,50 €
06156-106312	burattato	A	63	25	42	25	5,41 €
06156-108016	burattato	A	80	25	52	30	8,04 €

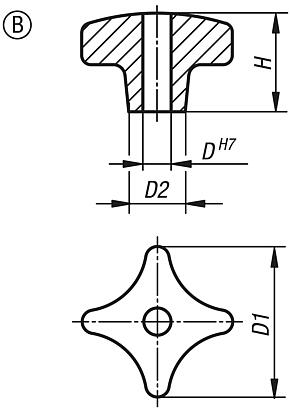

Pomelli a croce simili a DIN 6335 in alluminio, forma B, foro continuo

Maggiori informazioni

Disegni

Pomelli a croce simili a DIN 6335 in alluminio, forma B, foro continuo

Selezione/filtro articoli

N. ordine	Forma	Superficie	D	D1	D2	H	Prezzo
06156-205010	B	burattato	10	50	18	32	5,92 €
06156-206312	B	burattato	12	63	25	40	8,27 €
06156-204008	B	burattato	8	40	14	25	5,04 €
06156-208016	B	burattato	16	80	25	50	12,34 €
06156-2040082	B	lucidato	8	40	14	25	8,76 €
06156-2050102	B	lucidato	10	50	18	32	9,96 €
06156-2063122	B	lucidato	12	63	25	40	12,89 €
06156-2080162	B	lucidato	16	80	25	50	17,45 €

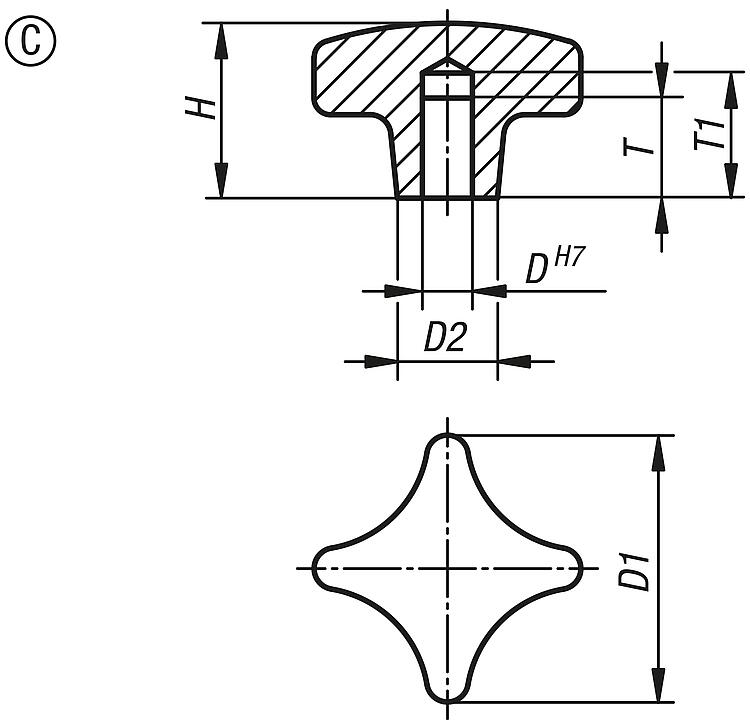

Pomelli a croce simili a DIN 6335 in alluminio, forma C, foro cieco

Maggiori informazioni

Disegni

Pomelli a croce simili a DIN 6335 in alluminio, forma C, foro cieco

Selezione/filtro articoli

N. ordine	Forma	Superficie	D	D1	D2	H	T	T1	Prezzo
06156-305010	C	burattato	10	50	18	32	18	21	5,92 €
06156-306312	C	burattato	12	63	25	40	22	25	8,27 €
06156-304008	C	burattato	8	40	14	25	15	18	5,09 €
06156-308016	C	burattato	16	80	25	50	28	32	12,34 €
06156-3040082	C	lucidato	8	40	14	25	15	18	8,76 €
06156-3050102	C	lucidato	10	50	18	32	18	21	9,96 €
06156-3063122	C	lucidato	12	63	25	40	22	25	12,89 €
06156-3080162	C	lucidato	16	80	25	50	28	32	17,45 €

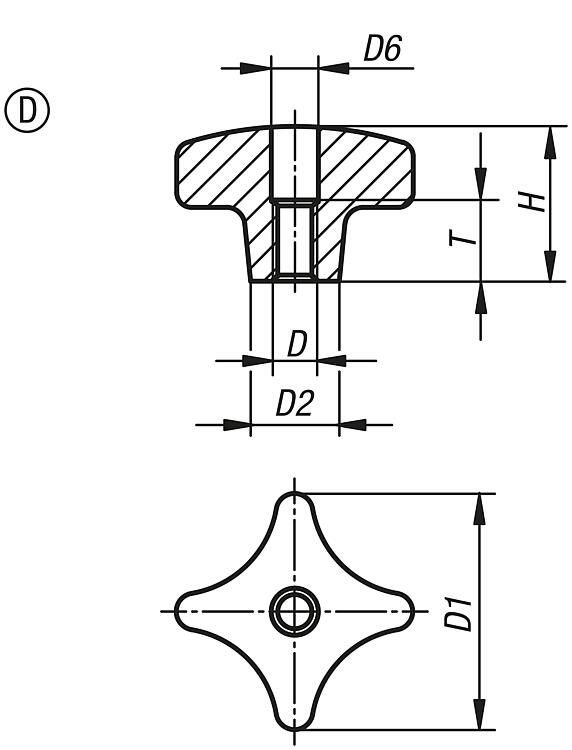

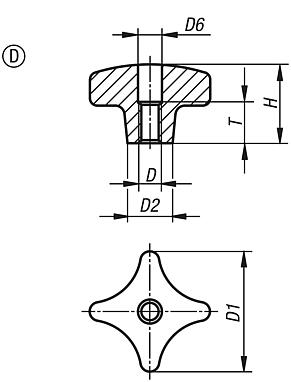

Pomelli a croce simili a DIN 6335 in alluminio, forma D, filettatura forata

Maggiori informazioni

Disegni

Pomelli a croce simili a DIN 6335 in alluminio, forma D, filettatura forata

Selezione/filtro articoli

N. ordine	Forma	Superficie	D	D1	D2	D6	H	T	Prezzo
06156-404008	D	burattato	M8	40	14	8,4	25	15	5,41 €
06156-405010	D	burattato	M10	50	18	10,5	32	18	6,34 €
06156-406312	D	burattato	M12	63	25	13	40	22	8,63 €
06156-408016	D	burattato	M16	80	25	17	50	28	12,75 €
06156-4040082	D	lucidato	M8	40	14	8,4	25	15	9,15 €
06156-4050102	D	lucidato	M10	50	18	10,5	32	18	10,37 €
06156-4063122	D	lucidato	M12	63	25	13	40	22	13,29 €
06156-4080162	D	lucidato	M16	80	25	17	50	28	17,93 €

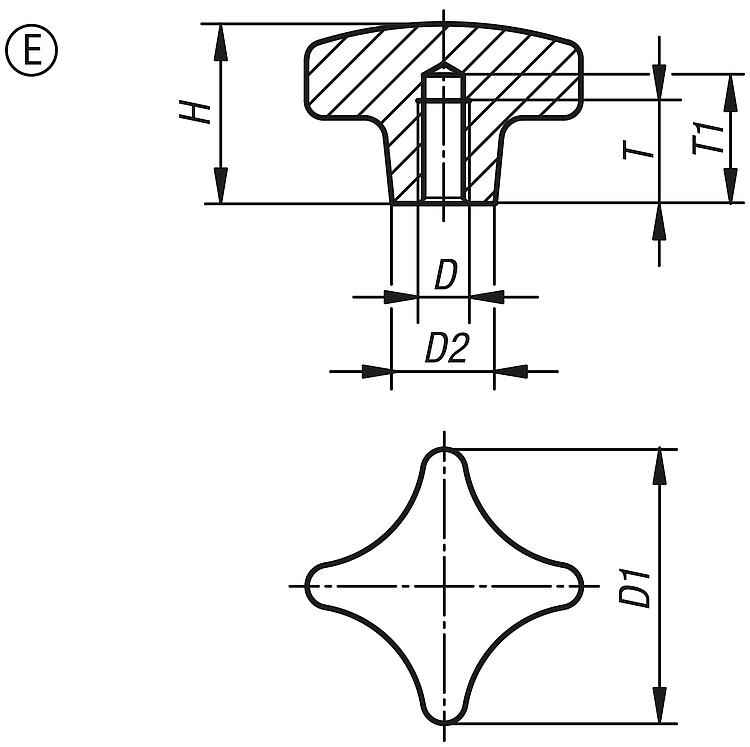

Pomelli a croce simili a DIN 6335 in alluminio, forma E, foro cieco filettato

Maggiori informazioni

Disegni

Pomelli a croce simili a DIN 6335 in alluminio, forma E, foro cieco filettato

Selezione/filtro articoli

N. ordine	Forma	Superficie	D	D1	D2	H	T	T1	Prezzo
06156-504008	E	burattato	M8	40	14	25	15	18	5,04 €
06156-505010	E	burattato	M10	50	18	32	18	21	5,92 €
06156-506312	E	burattato	M12	63	25	40	22	25	8,27 €
06156-508016	E	burattato	M16	80	25	50	28	32	12,34 €
06156-5040082	E	lucidato	M8	40	14	25	15	18	8,76 €
06156-5050102	E	lucidato	M10	50	18	32	18	21	9,96 €
06156-5063122	E	lucidato	M12	63	25	40	22	25	12,89 €
06156-5080162	E	lucidato	M16	80	25	50	28	32	17,45 €

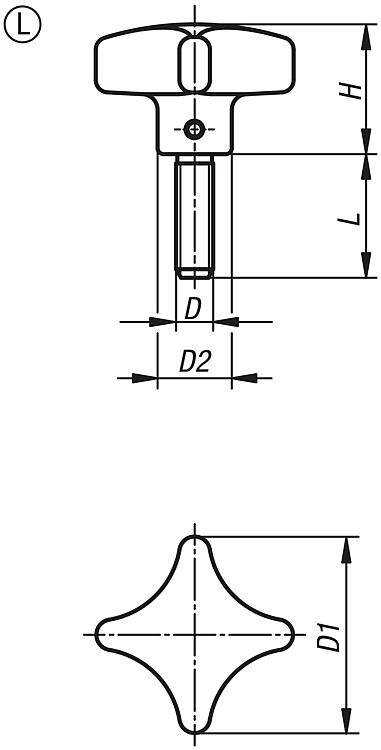

Pomelli a croce simili a DIN 6335 in alluminio, forma L, con filetto esterno

Maggiori informazioni

Disegni

Pomelli a croce simili a DIN 6335 in alluminio, forma L, con filetto esterno

Selezione/filtro articoli

N. ordine	Forma	Superficie corpo base	D	D1	D2	H	L	Prezzo
06156-604008X20	L	burattato	M8	40	14	25	20	10,63 €
06156-604008X25	L	burattato	M8	40	14	25	25	10,74 €
06156-604008X30	L	burattato	M8	40	14	25	30	10,83 €
06156-604008X40	L	burattato	M8	40	14	25	40	11,18 €
06156-604008X50	L	burattato	M8	40	14	25	50	11,32 €
06156-605010X20	L	burattato	M10	50	18	32	20	12,05 €
06156-605010X25	L	burattato	M10	50	18	32	25	12,11 €
06156-605010X30	L	burattato	M10	50	18	32	30	12,26 €
06156-605010X40	L	burattato	M10	50	18	32	40	12,36 €
06156-605010X50	L	burattato	M10	50	18	32	50	12,58 €
06156-606312X20	L	burattato	M12	63	25	40	20	14,90 €
06156-606312X30	L	burattato	M12	63	25	40	30	15,05 €
06156-606312X40	L	burattato	M12	63	25	40	40	15,35 €
06156-606312X50	L	burattato	M12	63	25	40	50	16,45 €
