        Maniglie a leva in plastica con filettatura interna, inserto filettato in acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Impugnatura in plastica rinforzata con fibra di vetro con ghiera dentata in zinco pressofuso.
Parti metalliche in acciaio inox, 1.4305.

Versione:Acciaio inox non trattato.Nota:Δ Inserire qui il colore della maniglia a leva desiderato.Su richiesta:Altre filettature interne e modelli speciali.
Su richiesta, la grandezza "H1" è disponibile in altre lunghezze con sovrapprezzo.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06601 Maniglie a leva in plastica con filettatura interna, inserto filettato in acciaio inox

242 kB

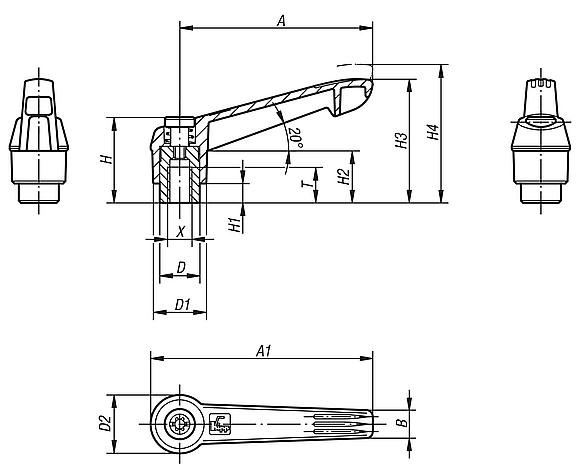

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Colore corpo base	Materiale corpo base	Dimensioni	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Numero denti	Prezzo
06601-1041	grigio nerastro RAL 7021	plastica	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-1042	arancio puro RAL 2004	plastica	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-10416	giallo navone RAL 1021	plastica	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-10484	rosso traffico RAL 3020	plastica	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-10486	verde segnale RAL 6032	plastica	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-10487	blu traffico RAL 5017	plastica	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-10488	grigio luce RAL 7035	plastica	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-1051	grigio nerastro RAL 7021	plastica	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-1052	arancio puro RAL 2004	plastica	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-10516	giallo navone RAL 1021	plastica	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-10584	rosso traffico RAL 3020	plastica	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-10586	verde segnale RAL 6032	plastica	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-10587	blu traffico RAL 5017	plastica	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-10588	grigio luce RAL 7035	plastica	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-1061	grigio nerastro RAL 7021	plastica	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-1062	arancio puro RAL 2004	plastica	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-10616	giallo navone RAL 1021	plastica	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-10684	rosso traffico RAL 3020	plastica	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-10686	verde segnale RAL 6032	plastica	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-10687	blu traffico RAL 5017	plastica	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-10688	grigio luce RAL 7035	plastica	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	6,16 €
06601-2061	grigio nerastro RAL 7021	plastica	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	7,27 €
06601-2062	arancio puro RAL 2004	plastica	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	7,27 €
06601-20616	giallo navone RAL 1021	plastica	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	7,27 €
06601-20684	rosso traffico RAL 3020	plastica	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	7,27 €
06601-20686	verde segnale RAL 6032	plastica	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	7,27 €
06601-20687	blu traffico RAL 5017	plastica	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	7,27 €
06601-20688	grigio luce RAL 7035	plastica	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	7,27 €
06601-2081	grigio nerastro RAL 7021	plastica	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	7,27 €
06601-2082	arancio puro RAL 2004	plastica	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	7,27 €
06601-20816	giallo navone RAL 1021	plastica	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	7,27 €
06601-20884	rosso traffico RAL 3020	plastica	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	7,27 €
06601-20886	verde segnale RAL 6032	plastica	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	7,27 €
06601-20887	blu traffico RAL 5017	plastica	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	7,27 €
06601-20888	grigio luce RAL 7035	plastica	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	7,27 €
06601-3081	grigio nerastro RAL 7021	plastica	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	8,95 €
06601-3082	arancio puro RAL 2004	plastica	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	8,95 €
06601-30816	giallo navone RAL 1021	plastica	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	8,95 €
06601-30884	rosso traffico RAL 3020	plastica	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	8,95 €
06601-30886	verde segnale RAL 6032	plastica	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	8,95 €
06601-30887	blu traffico RAL 5017	plastica	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	8,95 €
06601-30888	grigio luce RAL 7035	plastica	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	8,95 €
06601-3101	grigio nerastro RAL 7021	plastica	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	8,95 €
06601-3102	arancio puro RAL 2004	plastica	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	8,95 €
06601-31016	giallo navone RAL 1021	plastica	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	8,95 €
06601-31084	rosso traffico RAL 3020	plastica	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	8,95 €
06601-31086	verde segnale RAL 6032	plastica	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	8,95 €
06601-31087	blu traffico RAL 5017	plastica	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	8,95 €
06601-31088	grigio luce RAL 7035	plastica	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	8,95 €
06601-4101	grigio nerastro RAL 7021	plastica	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	12,88 €
06601-4102	arancio puro RAL 2004	plastica	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	12,88 €
06601-41016	giallo navone RAL 1021	plastica	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	12,88 €
06601-41084	rosso traffico RAL 3020	plastica	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	12,88 €
06601-41086	verde segnale RAL 6032	plastica	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	12,88 €
06601-41087	blu traffico RAL 5017	plastica	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	12,88 €
06601-41088	grigio luce RAL 7035	plastica	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	12,88 €
06601-4121	grigio nerastro RAL 7021	plastica	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	12,88 €
06601-4122	arancio puro RAL 2004	plastica	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	12,88 €
06601-41216	giallo navone RAL 1021	plastica	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	12,88 €
06601-41284	rosso traffico RAL 3020	plastica	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	12,88 €
06601-41286	verde segnale RAL 6032	plastica	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	12,88 €
06601-41287	blu traffico RAL 5017	plastica	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	12,88 €
06601-41288	grigio luce RAL 7035	plastica	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	12,88 €
06601-5121	grigio nerastro RAL 7021	plastica	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	15,51 €
06601-5122	arancio puro RAL 2004	plastica	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	15,51 €
06601-51216	giallo navone RAL 1021	plastica	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	15,51 €
06601-51284	rosso traffico RAL 3020	plastica	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	15,51 €
06601-51286	verde segnale RAL 6032	plastica	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	15,51 €
06601-51287	blu traffico RAL 5017	plastica	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	15,51 €
06601-51288	grigio luce RAL 7035	plastica	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	15,51 €
06601-5161	grigio nerastro RAL 7021	plastica	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	15,51 €
06601-5162	arancio puro RAL 2004	plastica	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	15,51 €
06601-51616	giallo navone RAL 1021	plastica	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	15,51 €
06601-51684	rosso traffico RAL 3020	plastica	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	15,51 €
06601-51686	verde segnale RAL 6032	plastica	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	15,51 €
06601-51687	blu traffico RAL 5017	plastica	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	15,51 €
06601-51688	grigio luce RAL 7035	plastica	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	15,51 €
