        Leva di serraggio in plastica, con filettatura interna e ghiera dentata in zinco, inserto filettato in acciaio passivato blu

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Impugnatura in plastica rinforzata con fibra di vetro e ghiera dentata in zinco pressofuso.
Parti metalliche classe di resistenza 5.8.Versione:Parti in acciaio passivate blu.Su richiesta:Altre filettature interne e modelli speciali.
Pagando un sovrapprezzo la misura "H1" puó essere realizzata in altre lunghezze. Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06600-05 Leva di serraggio in plastica, con filettatura interna e ghiera dentata in zinco, inserto filettato in acciaio passivato blu

658 kB

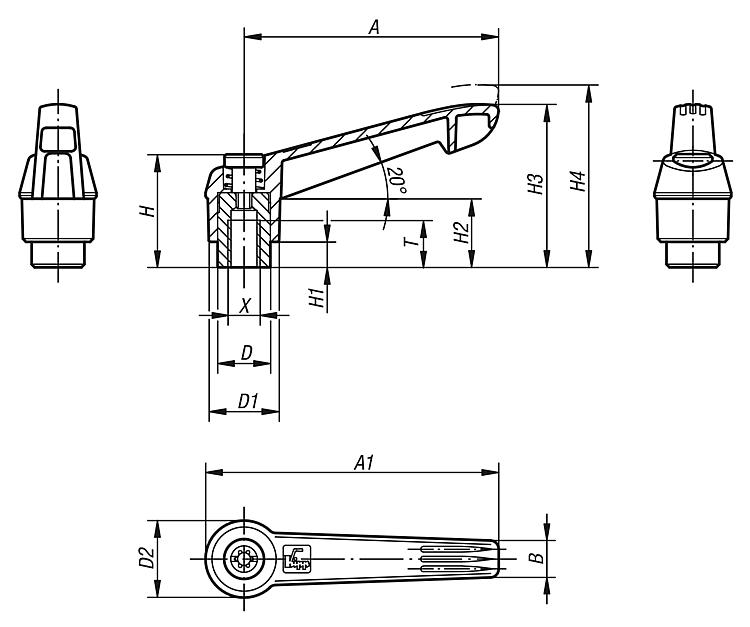

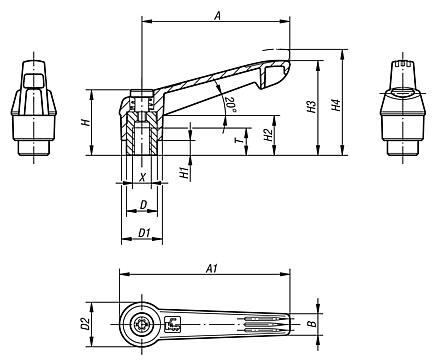

Disegni

Selezione/filtro articoli

N. ordine	Colore corpo base	Dimensioni	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Numero denti	Prezzo
06600-05-1041	grigio nerastro RAL 7021	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-1042	arancio puro RAL 2004	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-10416	giallo navone RAL 1021	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-10484	rosso traffico RAL 3020	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-10486	verde segnale RAL 6032	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-10487	blu traffico RAL 5017	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-10488	grigio luce RAL 7035	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-1051	grigio nerastro RAL 7021	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-1052	arancio puro RAL 2004	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-10516	giallo navone RAL 1021	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-10584	rosso traffico RAL 3020	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-10586	verde segnale RAL 6032	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-10587	blu traffico RAL 5017	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-10588	grigio luce RAL 7035	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-1061	grigio nerastro RAL 7021	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-1062	arancio puro RAL 2004	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-10616	giallo navone RAL 1021	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-10684	rosso traffico RAL 3020	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-10686	verde segnale RAL 6032	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-10687	blu traffico RAL 5017	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-10688	grigio luce RAL 7035	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	3,80 €
06600-05-2061	grigio nerastro RAL 7021	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-05-2062	arancio puro RAL 2004	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-05-20616	giallo navone RAL 1021	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-05-20684	rosso traffico RAL 3020	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-05-20686	verde segnale RAL 6032	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-05-20687	blu traffico RAL 5017	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-05-20688	grigio luce RAL 7035	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-05-2081	grigio nerastro RAL 7021	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-05-2082	arancio puro RAL 2004	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-05-20816	giallo navone RAL 1021	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-05-20884	rosso traffico RAL 3020	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-05-20886	verde segnale RAL 6032	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-05-20887	blu traffico RAL 5017	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-05-20888	grigio luce RAL 7035	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	4,50 €
06600-05-3081	grigio nerastro RAL 7021	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-05-3082	arancio puro RAL 2004	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-05-30816	giallo navone RAL 1021	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-05-30884	rosso traffico RAL 3020	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-05-30886	verde segnale RAL 6032	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-05-30887	blu traffico RAL 5017	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-05-30888	grigio luce RAL 7035	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-05-3101	grigio nerastro RAL 7021	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-05-3102	arancio puro RAL 2004	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-05-31016	giallo navone RAL 1021	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-05-31084	rosso traffico RAL 3020	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-05-31086	verde segnale RAL 6032	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-05-31087	blu traffico RAL 5017	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-05-31088	grigio luce RAL 7035	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	5,57 €
06600-05-4101	grigio nerastro RAL 7021	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-05-4102	arancio puro RAL 2004	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-05-41016	giallo navone RAL 1021	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-05-41084	rosso traffico RAL 3020	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-05-41086	verde segnale RAL 6032	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-05-41087	blu traffico RAL 5017	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-05-41088	grigio luce RAL 7035	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-05-4121	grigio nerastro RAL 7021	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-05-4122	arancio puro RAL 2004	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-05-41216	giallo navone RAL 1021	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-05-41284	rosso traffico RAL 3020	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-05-41286	verde segnale RAL 6032	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-05-41287	blu traffico RAL 5017	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-05-41288	grigio luce RAL 7035	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	7,03 €
06600-05-5121	grigio nerastro RAL 7021	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-05-5122	arancio puro RAL 2004	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-05-51216	giallo navone RAL 1021	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-05-51284	rosso traffico RAL 3020	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-05-51286	verde segnale RAL 6032	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-05-51287	blu traffico RAL 5017	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-05-51288	grigio luce RAL 7035	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-05-5161	grigio nerastro RAL 7021	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-05-5162	arancio puro RAL 2004	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-05-51616	giallo navone RAL 1021	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-05-51684	rosso traffico RAL 3020	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-05-51686	verde segnale RAL 6032	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-05-51687	blu traffico RAL 5017	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
06600-05-51688	grigio luce RAL 7035	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	8,50 €
