        Leva di serraggio in acciaio inox, lucidata elettroliticamente o sabbiata, con filettatura esterna, inserto filettato in acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Impugnatura in microfusione 1.4308.
Altre parti metalliche in acciaio 1.4305.

Versione:Leva di serraggio lucidata elettroliticamente o sabbiata.
Parti metalliche non trattate.Nota:Per L ≥ 60 mm la lunghezza della filettatura è di 60 mm.Su richiesta:Altre filettature esterne, lunghezze delle viti e modelli speciali.

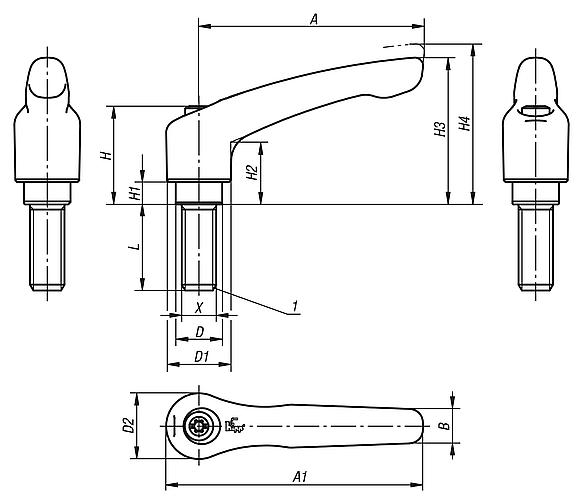

Su richiesta, la grandezza "H1" è disponibile in altre lunghezze con sovrapprezzo.Nota disegno:

1) Punta DIN EN ISO 4753

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06464 Leva di serraggio in acciaio inox, lucidata elettroliticamente o sabbiata, con filettatura esterna, inserto filettato in acciaio inox

283 kB

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Colore corpo base	Dimensioni	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Numero denti	L	Prezzo
06464-105X10	lucidatura elettrolitica	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10	16,12 €
06464-105X15	lucidatura elettrolitica	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	16,12 €
06464-105X20	lucidatura elettrolitica	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	16,12 €
06464-105X25	lucidatura elettrolitica	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	16,12 €
06464-106X10	lucidatura elettrolitica	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10	16,12 €
06464-106X15	lucidatura elettrolitica	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	16,12 €
06464-106X20	lucidatura elettrolitica	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	16,12 €
06464-106X25	lucidatura elettrolitica	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	16,12 €
06464-106X30	lucidatura elettrolitica	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	30	16,12 €
06464-106X40	lucidatura elettrolitica	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	40	16,74 €
06464-106X50	lucidatura elettrolitica	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	50	16,74 €
06464-206X15	lucidatura elettrolitica	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	15	21,67 €
06464-206X20	lucidatura elettrolitica	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20	21,67 €
06464-206X25	lucidatura elettrolitica	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25	21,67 €
06464-206X30	lucidatura elettrolitica	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30	21,67 €
06464-206X40	lucidatura elettrolitica	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40	22,40 €
06464-206X50	lucidatura elettrolitica	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50	22,40 €
06464-206X60	lucidatura elettrolitica	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60	22,40 €
06464-208X15	lucidatura elettrolitica	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	15	21,67 €
06464-208X20	lucidatura elettrolitica	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20	21,67 €
06464-208X25	lucidatura elettrolitica	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25	21,67 €
06464-208X30	lucidatura elettrolitica	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30	21,67 €
06464-208X40	lucidatura elettrolitica	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40	22,40 €
06464-208X50	lucidatura elettrolitica	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50	22,40 €
06464-208X60	lucidatura elettrolitica	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60	22,40 €
06464-210X20	lucidatura elettrolitica	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20	21,67 €
06464-210X25	lucidatura elettrolitica	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25	21,67 €
06464-210X30	lucidatura elettrolitica	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30	21,67 €
06464-210X40	lucidatura elettrolitica	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40	22,40 €
06464-210X50	lucidatura elettrolitica	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50	22,40 €
06464-210X60	lucidatura elettrolitica	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60	22,40 €
06464-308X20	lucidatura elettrolitica	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20	26,16 €
06464-308X25	lucidatura elettrolitica	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25	26,16 €
06464-308X30	lucidatura elettrolitica	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30	26,16 €
06464-308X40	lucidatura elettrolitica	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40	26,93 €
06464-308X50	lucidatura elettrolitica	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50	26,93 €
06464-308X60	lucidatura elettrolitica	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60	26,93 €
06464-310X20	lucidatura elettrolitica	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20	26,16 €
06464-310X25	lucidatura elettrolitica	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25	26,16 €
06464-310X30	lucidatura elettrolitica	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30	26,16 €
06464-310X40	lucidatura elettrolitica	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40	26,93 €
06464-310X50	lucidatura elettrolitica	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50	26,93 €
06464-310X60	lucidatura elettrolitica	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60	26,93 €
06464-412X25	lucidatura elettrolitica	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	25	30,65 €
06464-412X30	lucidatura elettrolitica	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	30	30,65 €
06464-412X40	lucidatura elettrolitica	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	40	31,58 €
06464-412X50	lucidatura elettrolitica	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	50	31,58 €
06464-412X60	lucidatura elettrolitica	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	60	31,58 €
06464-516X30	lucidatura elettrolitica	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	30	35,68 €
06464-516X40	lucidatura elettrolitica	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	40	37,85 €
06464-516X50	lucidatura elettrolitica	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	50	37,85 €
06464-516X60	lucidatura elettrolitica	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	60	37,85 €
06464-105153X10	sabbiato	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10	14,50 €
06464-105153X15	sabbiato	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	14,50 €
06464-105153X20	sabbiato	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	14,50 €
06464-105153X25	sabbiato	1	M5	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	14,50 €
06464-106153X10	sabbiato	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10	14,50 €
06464-106153X15	sabbiato	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	14,50 €
06464-106153X20	sabbiato	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	14,50 €
06464-106153X25	sabbiato	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	14,50 €
06464-106153X30	sabbiato	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	30	14,50 €
06464-106153X40	sabbiato	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	40	15,08 €
06464-106153X50	sabbiato	1	M6	10	13	14	24,5	4	14,5	31	34	40	47	7	16	50	15,08 €
06464-206153X15	sabbiato	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	15	19,50 €
06464-206153X20	sabbiato	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20	19,50 €
06464-206153X25	sabbiato	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25	19,50 €
06464-206153X30	sabbiato	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30	19,50 €
06464-206153X40	sabbiato	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40	20,18 €
06464-206153X50	sabbiato	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50	20,18 €
06464-206153X60	sabbiato	2	M6	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60	20,18 €
06464-208153X15	sabbiato	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	15	19,50 €
06464-208153X20	sabbiato	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20	19,50 €
06464-208153X25	sabbiato	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25	19,50 €
06464-208153X30	sabbiato	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30	19,50 €
06464-208153X40	sabbiato	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40	20,18 €
06464-208153X50	sabbiato	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50	20,18 €
06464-208153X60	sabbiato	2	M8	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60	20,18 €
06464-210153X20	sabbiato	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20	19,50 €
06464-210153X25	sabbiato	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25	19,50 €
06464-210153X30	sabbiato	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30	19,50 €
06464-210153X40	sabbiato	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40	20,18 €
06464-210153X50	sabbiato	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50	20,18 €
06464-210153X60	sabbiato	2	M10	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60	20,18 €
06464-308153X20	sabbiato	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20	23,54 €
06464-308153X25	sabbiato	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25	23,54 €
06464-308153X30	sabbiato	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30	23,54 €
06464-308153X40	sabbiato	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40	24,22 €
06464-308153X50	sabbiato	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50	24,22 €
06464-308153X60	sabbiato	3	M8	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60	24,22 €
06464-310153X20	sabbiato	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20	23,54 €
06464-310153X25	sabbiato	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25	23,54 €
06464-310153X30	sabbiato	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30	23,54 €
06464-310153X40	sabbiato	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40	24,22 €
06464-310153X50	sabbiato	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50	24,22 €
06464-310153X60	sabbiato	3	M10	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60	24,22 €
06464-412153X25	sabbiato	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	25	27,58 €
06464-412153X30	sabbiato	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	30	27,58 €
06464-412153X40	sabbiato	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	40	28,43 €
06464-412153X50	sabbiato	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	50	28,43 €
06464-412153X60	sabbiato	4	M12	19	27	27,5	43	10	27	63	67,5	95	109	13	24	60	28,43 €
06464-516153X30	sabbiato	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	30	32,12 €
06464-516153X40	sabbiato	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	40	34,06 €
06464-516153X50	sabbiato	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	50	34,06 €
06464-516153X60	sabbiato	5	M16	23	31	32	49	12	31,5	73	77,5	110	126	15	26	60	34,06 €
