06460-10Leve di serraggio in zinco pressofuso con filettatura esterna e... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneDescrizione del prodotto:Le maniglie a leva con moltiplicatore della forza di serraggio integrato possono aumentare la forza di serraggio fino al 75% rispetto alle maniglie a leva standard.
Inoltre questo prodotto può essere utilizzato anche da persone con una limitata forza della mano (p.es. in riabilitazione) per ottenere forze di serraggio comparabili con meno sforzo. È inoltre necessaria una forza manuale inferiore per il rilascio delle maniglie a leva serrate.
L'aumento della forza di serraggio è ottenuto grazie al cuscinetto ad aghi assiale installato, che durante il serraggio genera un attrito superficiale molto basso sulla superficie di contatto fissa. Le rondelle di contatto temprate sono progettate per elevate forze di serraggio e il cuscinetto con il suo elevato coefficiente di carico garantisce una lunga durata.
Con la grande superficie di appoggio fissa il componente serrato viene protetto in modo permanente. Una rondella non è quindi più necessaria.
Grazie alla costruzione modulare, sono disponibili molti modelli speciali.Materiale:Impugnatura in zinco pressofuso a norma DIN EN 12844.
Parti metalliche classe di resistenza 5.8.Versione:Impugnatura con rivestimento in plastica.
Parti metalliche in acciaio brunito.
Cuscinetto ad aghi assiale con rondelle di contatto temprate e rettificate.Nota:Colori standard disponibili:

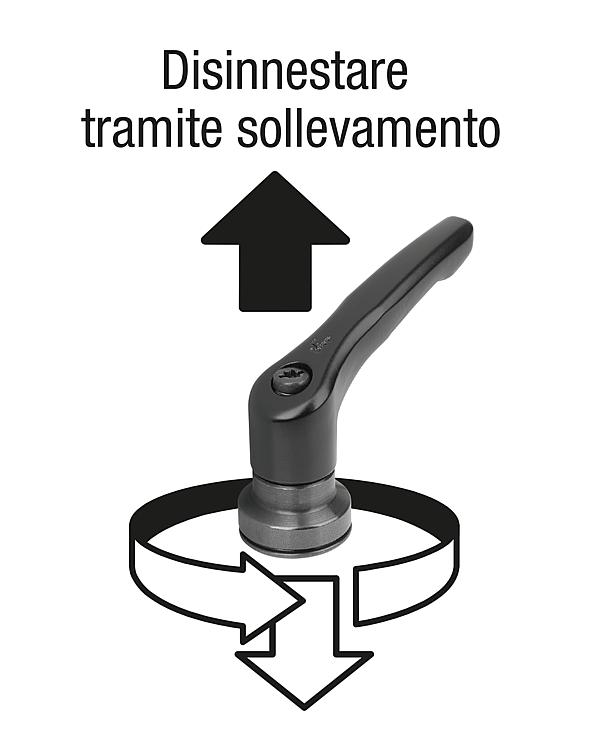

arancione RAL 2004, rosso rubino RAL 3003, argento metallizzato.Modalità di utilizzoLa leva di serraggio è inserita, non azionata, nell'inserto filettato per mezzo di una corona dentata. Sollevando la leva di serraggio, essa può essere riposizionata e reinserita nella corona dentata con la spinta della molla.Utilizzo:Costruzione di macchine, apparecchi ed impianti, settore della riabilitazione.Montaggio:La profondità di avvitamento deve essere pari ad almeno 2 volte il diametro della filettatura e la filettatura deve essere leggermente lubrificata durante l'installazione.Vantaggi:Significativo aumento delle forze di serraggio a parità di coppia di serraggio.
Cuscinetto ad aghi assiale di alta qualità con elevata capacità di carico e lunga durata.
La superficie di appoggio fissa protegge il componente.Su richiesta:Ulteriori colori e lunghezze di filettatura.Nota disegno:Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Superficie
corpo base | X | D2
| H | H2 | H3 | H4 | A | A1 | B | L | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06460-10-2082X10 | arancio puro RAL 2004 | con rivestimento in plastica | M8 | 25 | 38,5 | 27,7 | 52,6 | 55,6 | 65 | 77,5 | 10 | 10 | | | 21,52 € | | | 06460-10-2082X20 | arancio puro RAL 2004 | con rivestimento in plastica | M8 | 25 | 38,5 | 27,7 | 52,6 | 55,6 | 65 | 77,5 | 10 | 20 | | | 21,52 € | | | 06460-10-2082X30 | arancio puro RAL 2004 | con rivestimento in plastica | M8 | 25 | 38,5 | 27,7 | 52,6 | 55,6 | 65 | 77,5 | 10 | 30 | | | 21,52 € | | | 06460-10-2082X40 | arancio puro RAL 2004 | con rivestimento in plastica | M8 | 25 | 38,5 | 27,7 | 52,6 | 55,6 | 65 | 77,5 | 10 | 40 | | | 21,85 € | | | 06460-10-3102X15 | arancio puro RAL 2004 | con rivestimento in plastica | M10 | 30 | 47 | 33,9 | 64,4 | 68,6 | 80 | 95 | 11,2 | 15 | | | 22,44 € | | | 06460-10-3102X30 | arancio puro RAL 2004 | con rivestimento in plastica | M10 | 30 | 47 | 33,9 | 64,4 | 68,6 | 80 | 95 | 11,2 | 30 | | | 22,44 € | | | 06460-10-3102X40 | arancio puro RAL 2004 | con rivestimento in plastica | M10 | 30 | 47 | 33,9 | 64,4 | 68,6 | 80 | 95 | 11,2 | 40 | | | 22,84 € | | | 06460-10-3102X50 | arancio puro RAL 2004 | con rivestimento in plastica | M10 | 30 | 47 | 33,9 | 64,4 | 68,6 | 80 | 95 | 11,2 | 50 | | | 22,84 € | | | 06460-10-4102X20 | arancio puro RAL 2004 | con rivestimento in plastica | M10 | 30 | 53,1 | 37,2 | 72,8 | 77,3 | 95 | 110 | 13,2 | 20 | | | 24,25 € | | | 06460-10-4102X30 | arancio puro RAL 2004 | con rivestimento in plastica | M10 | 30 | 53,1 | 37,2 | 72,8 | 77,3 | 95 | 110 | 13,2 | 30 | | | 24,25 € | | | 06460-10-4102X40 | arancio puro RAL 2004 | con rivestimento in plastica | M10 | 30 | 53,1 | 37,2 | 72,8 | 77,3 | 95 | 110 | 13,2 | 40 | | | 25,24 € | | | 06460-10-4102X50 | arancio puro RAL 2004 | con rivestimento in plastica | M10 | 30 | 53,1 | 37,2 | 72,8 | 77,3 | 95 | 110 | 13,2 | 50 | | | 25,24 € | | | 06460-10-5122X20 | arancio puro RAL 2004 | con rivestimento in plastica | M12 | 35 | 59,1 | 41,9 | 83 | 87,5 | 110 | 127,5 | 15,4 | 20 | | | 27,92 € | | | 06460-10-5122X30 | arancio puro RAL 2004 | con rivestimento in plastica | M12 | 35 | 59,1 | 41,9 | 83 | 87,5 | 110 | 127,5 | 15,4 | 30 | | | 27,92 € | | | 06460-10-5122X40 | arancio puro RAL 2004 | con rivestimento in plastica | M12 | 35 | 59,1 | 41,9 | 83 | 87,5 | 110 | 127,5 | 15,4 | 40 | | | 29,46 € | | | 06460-10-5122X50 | arancio puro RAL 2004 | con rivestimento in plastica | M12 | 35 | 59,1 | 41,9 | 83 | 87,5 | 110 | 127,5 | 15,4 | 50 | | | 29,46 € | | | 06460-10-20827X10 | rosso rubino RAL 3003 | con rivestimento in plastica | M8 | 25 | 38,5 | 27,7 | 52,6 | 55,6 | 65 | 77,5 | 10 | 10 | | | 21,52 € | | | 06460-10-20827X20 | rosso rubino RAL 3003 | con rivestimento in plastica | M8 | 25 | 38,5 | 27,7 | 52,6 | 55,6 | 65 | 77,5 | 10 | 20 | | | 21,52 € | | | 06460-10-20827X30 | rosso rubino RAL 3003 | con rivestimento in plastica | M8 | 25 | 38,5 | 27,7 | 52,6 | 55,6 | 65 | 77,5 | 10 | 30 | | | 21,52 € | | | 06460-10-20827X40 | rosso rubino RAL 3003 | con rivestimento in plastica | M8 | 25 | 38,5 | 27,7 | 52,6 | 55,6 | 65 | 77,5 | 10 | 40 | | | 21,85 € | | | 06460-10-31027X15 | rosso rubino RAL 3003 | con rivestimento in plastica | M10 | 30 | 47 | 33,9 | 64,4 | 68,6 | 80 | 95 | 11,2 | 15 | | | 22,44 € | | | 06460-10-31027X30 | rosso rubino RAL 3003 | con rivestimento in plastica | M10 | 30 | 47 | 33,9 | 64,4 | 68,6 | 80 | 95 | 11,2 | 30 | | | 22,44 € | | | 06460-10-31027X40 | rosso rubino RAL 3003 | con rivestimento in plastica | M10 | 30 | 47 | 33,9 | 64,4 | 68,6 | 80 | 95 | 11,2 | 40 | | | 22,84 € | | | 06460-10-31027X50 | rosso rubino RAL 3003 | con rivestimento in plastica | M10 | 30 | 47 | 33,9 | 64,4 | 68,6 | 80 | 95 | 11,2 | 50 | | | 22,84 € | | | 06460-10-41027X20 | rosso rubino RAL 3003 | con rivestimento in plastica | M10 | 30 | 53,1 | 37,2 | 72,8 | 77,3 | 95 | 110 | 13,2 | 20 | | | 24,25 € | | | 06460-10-41027X30 | rosso rubino RAL 3003 | con rivestimento in plastica | M10 | 30 | 53,1 | 37,2 | 72,8 | 77,3 | 95 | 110 | 13,2 | 30 | | | 24,25 € | | | 06460-10-41027X40 | rosso rubino RAL 3003 | con rivestimento in plastica | M10 | 30 | 53,1 | 37,2 | 72,8 | 77,3 | 95 | 110 | 13,2 | 40 | | | 25,24 € | | | 06460-10-41027X50 | rosso rubino RAL 3003 | con rivestimento in plastica | M10 | 30 | 53,1 | 37,2 | 72,8 | 77,3 | 95 | 110 | 13,2 | 50 | | | 25,24 € | | | 06460-10-51227X20 | rosso rubino RAL 3003 | con rivestimento in plastica | M12 | 35 | 59,1 | 41,9 | 83 | 87,5 | 110 | 127,5 | 15,4 | 20 | | | 27,92 € | | | 06460-10-51227X30 | rosso rubino RAL 3003 | con rivestimento in plastica | M12 | 35 | 59,1 | 41,9 | 83 | 87,5 | 110 | 127,5 | 15,4 | 30 | | | 27,92 € | | | 06460-10-51227X40 | rosso rubino RAL 3003 | con rivestimento in plastica | M12 | 35 | 59,1 | 41,9 | 83 | 87,5 | 110 | 127,5 | 15,4 | 40 | | | 29,46 € | | | 06460-10-51227X50 | rosso rubino RAL 3003 | con rivestimento in plastica | M12 | 35 | 59,1 | 41,9 | 83 | 87,5 | 110 | 127,5 | 15,4 | 50 | | | 29,46 € | | | 06460-10-2083X10 | argento metallizzato | con rivestimento in plastica | M8 | 25 | 38,5 | 27,7 | 52,6 | 55,6 | 65 | 77,5 | 10 | 10 | | | 21,52 € | | | 06460-10-2083X20 | argento metallizzato | con rivestimento in plastica | M8 | 25 | 38,5 | 27,7 | 52,6 | 55,6 | 65 | 77,5 | 10 | 20 | | | 21,52 € | | | 06460-10-2083X30 | argento metallizzato | con rivestimento in plastica | M8 | 25 | 38,5 | 27,7 | 52,6 | 55,6 | 65 | 77,5 | 10 | 30 | | | 21,52 € | | | 06460-10-2083X40 | argento metallizzato | con rivestimento in plastica | M8 | 25 | 38,5 | 27,7 | 52,6 | 55,6 | 65 | 77,5 | 10 | 40 | | | 21,85 € | | | 06460-10-3103X15 | argento metallizzato | con rivestimento in plastica | M10 | 30 | 47 | 33,9 | 64,4 | 68,6 | 80 | 95 | 11,2 | 15 | | | 22,44 € | | | 06460-10-3103X30 | argento metallizzato | con rivestimento in plastica | M10 | 30 | 47 | 33,9 | 64,4 | 68,6 | 80 | 95 | 11,2 | 30 | | | 22,44 € | | | 06460-10-3103X40 | argento metallizzato | con rivestimento in plastica | M10 | 30 | 47 | 33,9 | 64,4 | 68,6 | 80 | 95 | 11,2 | 40 | | | 22,84 € | | | 06460-10-3103X50 | argento metallizzato | con rivestimento in plastica | M10 | 30 | 47 | 33,9 | 64,4 | 68,6 | 80 | 95 | 11,2 | 50 | | | 22,84 € | | | 06460-10-4103X20 | argento metallizzato | con rivestimento in plastica | M10 | 30 | 53,1 | 37,2 | 72,8 | 77,3 | 95 | 110 | 13,2 | 20 | | | 24,25 € | | | 06460-10-4103X30 | argento metallizzato | con rivestimento in plastica | M10 | 30 | 53,1 | 37,2 | 72,8 | 77,3 | 95 | 110 | 13,2 | 30 | | | 24,25 € | | | 06460-10-4103X40 | argento metallizzato | con rivestimento in plastica | M10 | 30 | 53,1 | 37,2 | 72,8 | 77,3 | 95 | 110 | 13,2 | 40 | | | 25,24 € | | | 06460-10-4103X50 | argento metallizzato | con rivestimento in plastica | M10 | 30 | 53,1 | 37,2 | 72,8 | 77,3 | 95 | 110 | 13,2 | 50 | | | 25,24 € | | | 06460-10-5123X20 | argento metallizzato | con rivestimento in plastica | M12 | 35 | 59,1 | 41,9 | 83 | 87,5 | 110 | 127,5 | 15,4 | 20 | | | 27,92 € | | | 06460-10-5123X30 | argento metallizzato | con rivestimento in plastica | M12 | 35 | 59,1 | 41,9 | 83 | 87,5 | 110 | 127,5 | 15,4 | 30 | | | 27,92 € | | | 06460-10-5123X40 | argento metallizzato | con rivestimento in plastica | M12 | 35 | 59,1 | 41,9 | 83 | 87,5 | 110 | 127,5 | 15,4 | 40 | | | 29,46 € | | | 06460-10-5123X50 | argento metallizzato | con rivestimento in plastica | M12 | 35 | 59,1 | 41,9 | 83 | 87,5 | 110 | 127,5 | 15,4 | 50 | | | 29,46 € | |
