06451Maniglie a leva di zinco pressofuso con filettatura interna,... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|

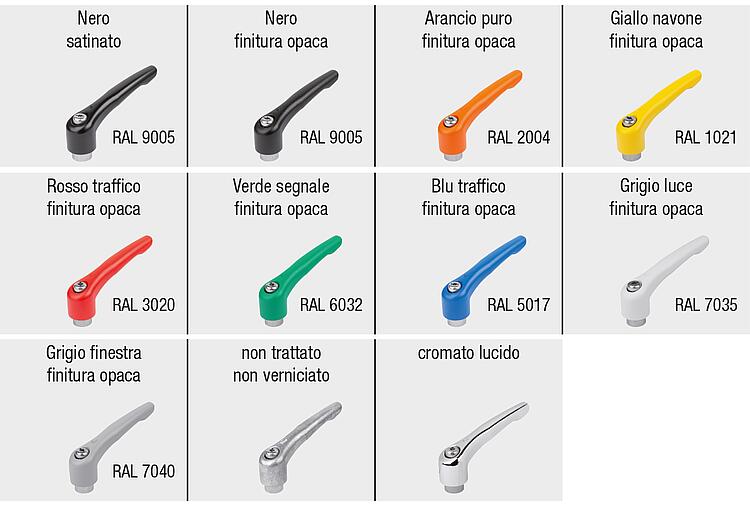

DescrizioneMateriale:Impugnatura in zinco pressofuso a norma DIN EN 12844.
Parti metalliche in acciaio inox 1.4305. Versione:Impugnatura con rivestimento in plastica o cromatura lucida. Parti metalliche in acciaio non trattato.Su richiesta:Altre filettature interne, colori e modelli speciali.
Pagando un sovrapprezzo la misura "H1" puó essere realizzata in altre lunghezze.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Leve di serraggio con filettatura interna, inserto filettato in acciaio inox, finitura satinata |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Superficie
corpo base | Dimensioni | X | T | D | D1 | D2 | H | H1 | H2 | H3 | H4 | A | A1 | B | Numero
denti
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 06451-9031 | nero RAL 9005 | satinato | 9 | M3 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 |  | | 7,05 € | | | 06451-9041 | nero RAL 9005 | satinato | 9 | M4 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-9051 | nero RAL 9005 | satinato | 9 | M5 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-0031 | nero RAL 9005 | satinato | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-0041 | nero RAL 9005 | satinato | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-0051 | nero RAL 9005 | satinato | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-1041 | nero RAL 9005 | satinato | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-1051 | nero RAL 9005 | satinato | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-1061 | nero RAL 9005 | satinato | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-2061 | nero RAL 9005 | satinato | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-2081 | nero RAL 9005 | satinato | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-3081 | nero RAL 9005 | satinato | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-3101 | nero RAL 9005 | satinato | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-4101 | nero RAL 9005 | satinato | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-4121 | nero RAL 9005 | satinato | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-5121 | nero RAL 9005 | satinato | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | | | 06451-5161 | nero RAL 9005 | satinato | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | |
|
Leve di serraggio con filettatura interna, inserto filettato in acciaio inox, finitura opaca strutturata |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Superficie
corpo base | Dimensioni | X | T | D | D1 | D2 | H | H1 | H2 | H3 | H4 | A | A1 | B | Numero
denti
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 06451-903181 | nero RAL 9005 | finitura opaca | 9 | M3 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-904181 | nero RAL 9005 | finitura opaca | 9 | M4 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-905181 | nero RAL 9005 | finitura opaca | 9 | M5 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-003181 | nero RAL 9005 | finitura opaca | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-004181 | nero RAL 9005 | finitura opaca | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-005181 | nero RAL 9005 | finitura opaca | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-104181 | nero RAL 9005 | finitura opaca | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-105181 | nero RAL 9005 | finitura opaca | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-106181 | nero RAL 9005 | finitura opaca | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-206181 | nero RAL 9005 | finitura opaca | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-208181 | nero RAL 9005 | finitura opaca | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-308181 | nero RAL 9005 | finitura opaca | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-310181 | nero RAL 9005 | finitura opaca | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-410181 | nero RAL 9005 | finitura opaca | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-412181 | nero RAL 9005 | finitura opaca | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-512181 | nero RAL 9005 | finitura opaca | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | | | 06451-516181 | nero RAL 9005 | finitura opaca | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | | | 06451-903182 | arancio puro RAL 2004 | finitura opaca | 9 | M3 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-904182 | arancio puro RAL 2004 | finitura opaca | 9 | M4 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-905182 | arancio puro RAL 2004 | finitura opaca | 9 | M5 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-003182 | arancio puro RAL 2004 | finitura opaca | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-004182 | arancio puro RAL 2004 | finitura opaca | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-005182 | arancio puro RAL 2004 | finitura opaca | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-104182 | arancio puro RAL 2004 | finitura opaca | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-105182 | arancio puro RAL 2004 | finitura opaca | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-106182 | arancio puro RAL 2004 | finitura opaca | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-206182 | arancio puro RAL 2004 | finitura opaca | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-208182 | arancio puro RAL 2004 | finitura opaca | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-308182 | arancio puro RAL 2004 | finitura opaca | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-310182 | arancio puro RAL 2004 | finitura opaca | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-410182 | arancio puro RAL 2004 | finitura opaca | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-412182 | arancio puro RAL 2004 | finitura opaca | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-512182 | arancio puro RAL 2004 | finitura opaca | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | | | 06451-516182 | arancio puro RAL 2004 | finitura opaca | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | | | 06451-903183 | giallo navone RAL 1021 | finitura opaca | 9 | M3 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-904183 | giallo navone RAL 1021 | finitura opaca | 9 | M4 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-905183 | giallo navone RAL 1021 | finitura opaca | 9 | M5 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-003183 | giallo navone RAL 1021 | finitura opaca | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-004183 | giallo navone RAL 1021 | finitura opaca | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-005183 | giallo navone RAL 1021 | finitura opaca | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-104183 | giallo navone RAL 1021 | finitura opaca | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-105183 | giallo navone RAL 1021 | finitura opaca | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-106183 | giallo navone RAL 1021 | finitura opaca | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-206183 | giallo navone RAL 1021 | finitura opaca | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-208183 | giallo navone RAL 1021 | finitura opaca | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-308183 | giallo navone RAL 1021 | finitura opaca | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-310183 | giallo navone RAL 1021 | finitura opaca | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-410183 | giallo navone RAL 1021 | finitura opaca | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-412183 | giallo navone RAL 1021 | finitura opaca | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-512183 | giallo navone RAL 1021 | finitura opaca | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | | | 06451-516183 | giallo navone RAL 1021 | finitura opaca | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | | | 06451-903184 | rosso traffico RAL 3020 | finitura opaca | 9 | M3 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-904184 | rosso traffico RAL 3020 | finitura opaca | 9 | M4 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-905184 | rosso traffico RAL 3020 | finitura opaca | 9 | M5 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-004184 | rosso traffico RAL 3020 | finitura opaca | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-003184 | rosso traffico RAL 3020 | finitura opaca | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-005184 | rosso traffico RAL 3020 | finitura opaca | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-104184 | rosso traffico RAL 3020 | finitura opaca | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-105184 | rosso traffico RAL 3020 | finitura opaca | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-106184 | rosso traffico RAL 3020 | finitura opaca | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-206184 | rosso traffico RAL 3020 | finitura opaca | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-208184 | rosso traffico RAL 3020 | finitura opaca | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-308184 | rosso traffico RAL 3020 | finitura opaca | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-310184 | rosso traffico RAL 3020 | finitura opaca | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-410184 | rosso traffico RAL 3020 | finitura opaca | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-412184 | rosso traffico RAL 3020 | finitura opaca | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-512184 | rosso traffico RAL 3020 | finitura opaca | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | | | 06451-516184 | rosso traffico RAL 3020 | finitura opaca | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | | | 06451-903185 | verde segnale RAL 6032 | finitura opaca | 9 | M3 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-904185 | verde segnale RAL 6032 | finitura opaca | 9 | M4 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-905185 | verde segnale RAL 6032 | finitura opaca | 9 | M5 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-003185 | verde segnale RAL 6032 | finitura opaca | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-004185 | verde segnale RAL 6032 | finitura opaca | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-005185 | verde segnale RAL 6032 | finitura opaca | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-104185 | verde segnale RAL 6032 | finitura opaca | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-105185 | verde segnale RAL 6032 | finitura opaca | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-106185 | verde segnale RAL 6032 | finitura opaca | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-206185 | verde segnale RAL 6032 | finitura opaca | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-208185 | verde segnale RAL 6032 | finitura opaca | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-308185 | verde segnale RAL 6032 | finitura opaca | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-310185 | verde segnale RAL 6032 | finitura opaca | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-410185 | verde segnale RAL 6032 | finitura opaca | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-412185 | verde segnale RAL 6032 | finitura opaca | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-512185 | verde segnale RAL 6032 | finitura opaca | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | | | 06451-516185 | verde segnale RAL 6032 | finitura opaca | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | | | 06451-903186 | blu traffico RAL 5017 | finitura opaca | 9 | M3 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-904186 | blu traffico RAL 5017 | finitura opaca | 9 | M4 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-905186 | blu traffico RAL 5017 | finitura opaca | 9 | M5 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-003186 | blu traffico RAL 5017 | finitura opaca | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-004186 | blu traffico RAL 5017 | finitura opaca | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-005186 | blu traffico RAL 5017 | finitura opaca | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-104186 | blu traffico RAL 5017 | finitura opaca | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-105186 | blu traffico RAL 5017 | finitura opaca | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-106186 | blu traffico RAL 5017 | finitura opaca | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-206186 | blu traffico RAL 5017 | finitura opaca | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-208186 | blu traffico RAL 5017 | finitura opaca | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-308186 | blu traffico RAL 5017 | finitura opaca | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-310186 | blu traffico RAL 5017 | finitura opaca | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-410186 | blu traffico RAL 5017 | finitura opaca | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-412186 | blu traffico RAL 5017 | finitura opaca | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-512186 | blu traffico RAL 5017 | finitura opaca | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | | | 06451-516186 | blu traffico RAL 5017 | finitura opaca | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | | | 06451-903187 | grigio luce RAL 7035 | finitura opaca | 9 | M3 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-904187 | grigio luce RAL 7035 | finitura opaca | 9 | M4 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-905187 | grigio luce RAL 7035 | finitura opaca | 9 | M5 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-003187 | grigio luce RAL 7035 | finitura opaca | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-004187 | grigio luce RAL 7035 | finitura opaca | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-005187 | grigio luce RAL 7035 | finitura opaca | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-104187 | grigio luce RAL 7035 | finitura opaca | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-105187 | grigio luce RAL 7035 | finitura opaca | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-106187 | grigio luce RAL 7035 | finitura opaca | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-206187 | grigio luce RAL 7035 | finitura opaca | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-208187 | grigio luce RAL 7035 | finitura opaca | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-308187 | grigio luce RAL 7035 | finitura opaca | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-310187 | grigio luce RAL 7035 | finitura opaca | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-410187 | grigio luce RAL 7035 | finitura opaca | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-412187 | grigio luce RAL 7035 | finitura opaca | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-512187 | grigio luce RAL 7035 | finitura opaca | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | | | 06451-516187 | grigio luce RAL 7035 | finitura opaca | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | | | 06451-903188 | grigio finestra RAL 7040 | finitura opaca | 9 | M3 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-904188 | grigio finestra RAL 7040 | finitura opaca | 9 | M4 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-905188 | grigio finestra RAL 7040 | finitura opaca | 9 | M5 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 7,05 € | | | 06451-003188 | grigio finestra RAL 7040 | finitura opaca | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-004188 | grigio finestra RAL 7040 | finitura opaca | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-005188 | grigio finestra RAL 7040 | finitura opaca | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,42 € | | | 06451-104188 | grigio finestra RAL 7040 | finitura opaca | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-105188 | grigio finestra RAL 7040 | finitura opaca | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-106188 | grigio finestra RAL 7040 | finitura opaca | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,42 € | | | 06451-206188 | grigio finestra RAL 7040 | finitura opaca | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-208188 | grigio finestra RAL 7040 | finitura opaca | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 9,22 € | | | 06451-308188 | grigio finestra RAL 7040 | finitura opaca | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-310188 | grigio finestra RAL 7040 | finitura opaca | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,45 € | | | 06451-410188 | grigio finestra RAL 7040 | finitura opaca | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-412188 | grigio finestra RAL 7040 | finitura opaca | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 14,04 € | | | 06451-512188 | grigio finestra RAL 7040 | finitura opaca | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | | | 06451-516188 | grigio finestra RAL 7040 | finitura opaca | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 17,43 € | |
|
Leve di serraggio con filettatura interna, inserto filettato in acciaio inox, grezze |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Superficie
corpo base | Dimensioni | X | T | D | D1 | D2 | H | H1 | H2 | H3 | H4 | A | A1 | B | Numero
denti
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 06451-903008 | grezzo | 9 | M3 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 6,76 € | | | 06451-904008 | grezzo | 9 | M4 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 6,76 € | | | 06451-905008 | grezzo | 9 | M5 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 6,76 € | | | 06451-003008 | grezzo | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,12 € | | | 06451-004008 | grezzo | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,12 € | | | 06451-005008 | grezzo | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 7,12 € | | | 06451-104008 | grezzo | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,12 € | | | 06451-105008 | grezzo | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,12 € | | | 06451-106008 | grezzo | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 7,12 € | | | 06451-206008 | grezzo | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 8,86 € | | | 06451-208008 | grezzo | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 8,86 € | | | 06451-308008 | grezzo | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,04 € | | | 06451-310008 | grezzo | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 10,04 € | | | 06451-410008 | grezzo | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 13,49 € | | | 06451-412008 | grezzo | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 13,49 € | | | 06451-512008 | grezzo | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 16,73 € | | | 06451-516008 | grezzo | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 16,73 € | |
|
Leve di serraggio con filettatura interna, inserto filettato in acciaio inox, cromate lucide |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Superficie
corpo base | Dimensioni | X | T | D | D1 | D2 | H | H1 | H2 | H3 | H4 | A | A1 | B | Numero
denti
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 06451-9036 | argento | cromato lucido | 9 | M3 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 9,18 € | | | 06451-9046 | argento | cromato lucido | 9 | M4 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 9,18 € | | | 06451-9056 | argento | cromato lucido | 9 | M5 | 6 | 8 | 11 | 11,5 | 21,4 | 4 | 11,9 | 24 | 27 | 22 | 27,7 | 6,4 | 12 | | | 9,18 € | | | 06451-0036 | argento | cromato lucido | 0 | M3 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 9,66 € | | | 06451-0046 | argento | cromato lucido | 0 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 9,66 € | | | 06451-0056 | argento | cromato lucido | 0 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 30 | 33 | 30 | 37 | 7 | 16 | | | 9,66 € | | | 06451-1046 | argento | cromato lucido | 1 | M4 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 9,66 € | | | 06451-1056 | argento | cromato lucido | 1 | M5 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 9,66 € | | | 06451-1066 | argento | cromato lucido | 1 | M6 | 9 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | | | 9,66 € | | | 06451-2066 | argento | cromato lucido | 2 | M6 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 11,99 € | | | 06451-2086 | argento | cromato lucido | 2 | M8 | 12 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 9,5 | 20 | | | 11,99 € | | | 06451-3086 | argento | cromato lucido | 3 | M8 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 13,59 € | | | 06451-3106 | argento | cromato lucido | 3 | M10 | 14 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | | | 13,59 € | | | 06451-4106 | argento | cromato lucido | 4 | M10 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 18,27 € | | | 06451-4126 | argento | cromato lucido | 4 | M12 | 17 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | | | 18,27 € | | | 06451-5126 | argento | cromato lucido | 5 | M12 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 22,68 € | | | 06451-5166 | argento | cromato lucido | 5 | M16 | 23 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | | | 22,68 € | |
|
