        Maniglie a leva di acciaio con filettatura interna, inserto filettato in acciaio brunito

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Impugnatura in 1.0401.
Altre parti metalliche in acciaio classe di resistenza 5.8.Versione:Impugnatura con rivestimento in plastica.
Elementi in acciaio brunito.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06442 Maniglie a leva di acciaio con filettatura interna, inserto filettato in acciaio brunito

280 kB

Disegni (sintesi completa)

Maniglia a leva in acciaio con filettatura interna, finitura satinata

Maggiori informazioni

Disegni

Maniglia a leva in acciaio con filettatura interna, finitura satinata

Selezione/filtro articoli

N. ordine	Colore corpo base	Superficie corpo base	Dimensioni	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Numero denti	Prezzo
06442-1041	nero RAL 9005	satinato	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-1051	nero RAL 9005	satinato	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-1061	nero RAL 9005	satinato	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-2061	nero RAL 9005	satinato	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-2081	nero RAL 9005	satinato	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-3081	nero RAL 9005	satinato	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-3101	nero RAL 9005	satinato	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-4101	nero RAL 9005	satinato	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-4121	nero RAL 9005	satinato	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-5121	nero RAL 9005	satinato	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-5161	nero RAL 9005	satinato	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €

Maniglia a leva in acciaio con filettatura interna, finitura strutturata opaca

Maggiori informazioni

Disegni

Maniglia a leva in acciaio con filettatura interna, finitura strutturata opaca

Selezione/filtro articoli

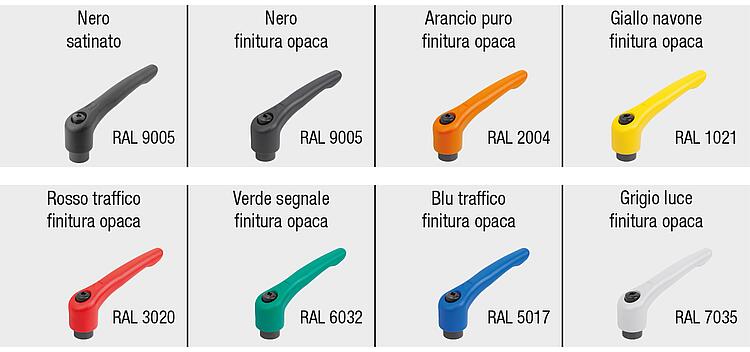

N. ordine	Colore corpo base	Superficie corpo base	Dimensioni	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Numero denti	Prezzo
06442-104181	nero RAL 9005	finitura opaca	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104182	arancio puro RAL 2004	finitura opaca	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104183	giallo navone RAL 1021	finitura opaca	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104184	rosso traffico RAL 3020	finitura opaca	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104185	verde segnale RAL 6032	finitura opaca	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104186	blu traffico RAL 5017	finitura opaca	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-104187	grigio luce RAL 7035	finitura opaca	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105181	nero RAL 9005	finitura opaca	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105182	arancio puro RAL 2004	finitura opaca	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105183	giallo navone RAL 1021	finitura opaca	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105184	rosso traffico RAL 3020	finitura opaca	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105185	verde segnale RAL 6032	finitura opaca	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105186	blu traffico RAL 5017	finitura opaca	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-105187	grigio luce RAL 7035	finitura opaca	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106181	nero RAL 9005	finitura opaca	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106182	arancio puro RAL 2004	finitura opaca	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106183	giallo navone RAL 1021	finitura opaca	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106184	rosso traffico RAL 3020	finitura opaca	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106185	verde segnale RAL 6032	finitura opaca	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106186	blu traffico RAL 5017	finitura opaca	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-106187	grigio luce RAL 7035	finitura opaca	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	8,07 €
06442-206181	nero RAL 9005	finitura opaca	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206182	arancio puro RAL 2004	finitura opaca	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206183	giallo navone RAL 1021	finitura opaca	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206184	rosso traffico RAL 3020	finitura opaca	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206185	verde segnale RAL 6032	finitura opaca	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206186	blu traffico RAL 5017	finitura opaca	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-206187	grigio luce RAL 7035	finitura opaca	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208181	nero RAL 9005	finitura opaca	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208182	arancio puro RAL 2004	finitura opaca	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208183	giallo navone RAL 1021	finitura opaca	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208184	rosso traffico RAL 3020	finitura opaca	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208185	verde segnale RAL 6032	finitura opaca	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208186	blu traffico RAL 5017	finitura opaca	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-208187	grigio luce RAL 7035	finitura opaca	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	10,89 €
06442-308181	nero RAL 9005	finitura opaca	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308182	arancio puro RAL 2004	finitura opaca	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308183	giallo navone RAL 1021	finitura opaca	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308184	rosso traffico RAL 3020	finitura opaca	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308185	verde segnale RAL 6032	finitura opaca	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308186	blu traffico RAL 5017	finitura opaca	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-308187	grigio luce RAL 7035	finitura opaca	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310181	nero RAL 9005	finitura opaca	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310182	arancio puro RAL 2004	finitura opaca	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310183	giallo navone RAL 1021	finitura opaca	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310184	rosso traffico RAL 3020	finitura opaca	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310185	verde segnale RAL 6032	finitura opaca	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310186	blu traffico RAL 5017	finitura opaca	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-310187	grigio luce RAL 7035	finitura opaca	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	13,04 €
06442-410181	nero RAL 9005	finitura opaca	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410182	arancio puro RAL 2004	finitura opaca	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410183	giallo navone RAL 1021	finitura opaca	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410184	rosso traffico RAL 3020	finitura opaca	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410185	verde segnale RAL 6032	finitura opaca	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410186	blu traffico RAL 5017	finitura opaca	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-410187	grigio luce RAL 7035	finitura opaca	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412181	nero RAL 9005	finitura opaca	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412182	arancio puro RAL 2004	finitura opaca	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412183	giallo navone RAL 1021	finitura opaca	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412184	rosso traffico RAL 3020	finitura opaca	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412185	verde segnale RAL 6032	finitura opaca	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412186	blu traffico RAL 5017	finitura opaca	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-412187	grigio luce RAL 7035	finitura opaca	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	16,80 €
06442-512181	nero RAL 9005	finitura opaca	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512182	arancio puro RAL 2004	finitura opaca	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512183	giallo navone RAL 1021	finitura opaca	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512184	rosso traffico RAL 3020	finitura opaca	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512185	verde segnale RAL 6032	finitura opaca	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512186	blu traffico RAL 5017	finitura opaca	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-512187	grigio luce RAL 7035	finitura opaca	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516181	nero RAL 9005	finitura opaca	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516182	arancio puro RAL 2004	finitura opaca	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516183	giallo navone RAL 1021	finitura opaca	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516184	rosso traffico RAL 3020	finitura opaca	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516185	verde segnale RAL 6032	finitura opaca	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516186	blu traffico RAL 5017	finitura opaca	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
06442-516187	grigio luce RAL 7035	finitura opaca	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	26,50 €
