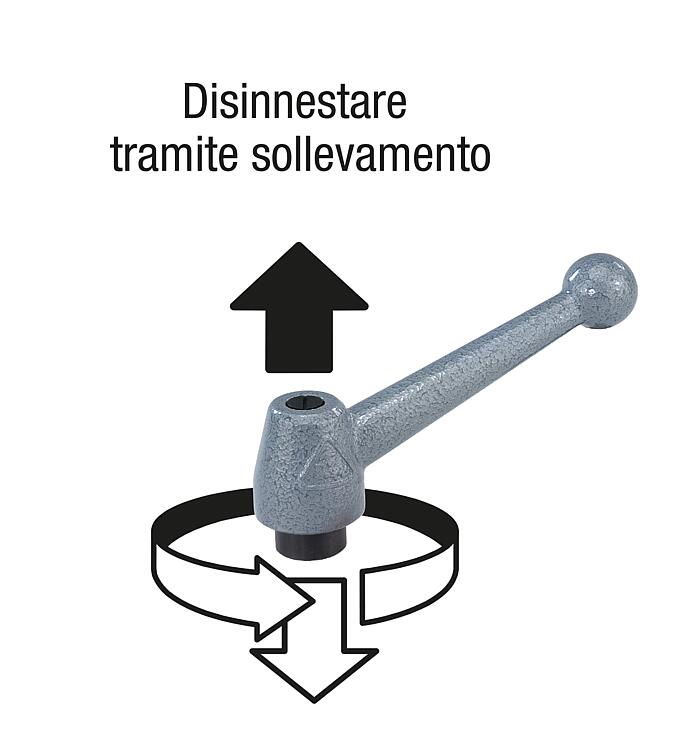

        Leva di serraggio in acciaio, con filettatura interna, verniciatura martellata, inserto filettato in acciaio brunito

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Impugnatura in 1.0401.
Altre parti metalliche in acciaio classe di resistenza 5.8.Versione:Impugnatura colore grigio argento martellato.
Parti metalliche in acciaio brunito.Su richiesta:Altre filettature interne e modelli speciali.
Su richiesta, la grandezza "H1" è disponibile in altre lunghezze con sovrapprezzo.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06440 Leva di serraggio in acciaio, con filettatura interna, verniciatura martellata, inserto filettato in acciaio brunito

237 kB

Disegni

Selezione/filtro articoli

N. ordine	Materiale corpo base	X	A	A1	T	D	D1	D2	H	H1	H3	H4	Numero denti	Prezzo
06440-108	Acciaio	M8	83	107	17	19	28	20	40,5	12	65	68,5	24	19,33 €
06440-110	Acciaio	M10	83	107	17	19	28	20	40,5	12	65	68,5	24	19,33 €
06440-112	Acciaio	M12	83	107	17	19	28	20	40,5	12	65	68,5	24	19,33 €
06440-212	Acciaio	M12	108	138	23	23	35	25	51,5	12	79,5	84	26	25,68 €
06440-216	Acciaio	M16	108	138	23	23	35	25	51,5	12	79,5	84	26	25,68 €
06440-316	Acciaio	M16	132	168	27	30	43	30	60	12	93	97,5	36	35,82 €
06440-320	Acciaio	M20	132	168	27	30	43	30	60	12	93	97,5	36	35,82 €
