        Leve di serraggio in zinco pressofuso con filettatura interna, nera e argento, inserto filettato in acciaio brunito

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Impugnatura in zinco pressofuso a norma DIN EN 12844.
Parti metalliche classe di resistenza 5.8.Versione:Impugnatura con rivestimento in plastica.
Elementi in acciaio brunito.Nota:Colori standard disponibili:
nero satinato, argento metallizzato.Su richiesta:Altre filettature interne, colori e modelli speciali.
Su richiesta, la grandezza "H1" è disponibile in altre lunghezze con sovrapprezzo.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06410 Leve di serraggio in zinco pressofuso con filettatura interna, nera e argento, inserto filettato in acciaio brunito

222 kB

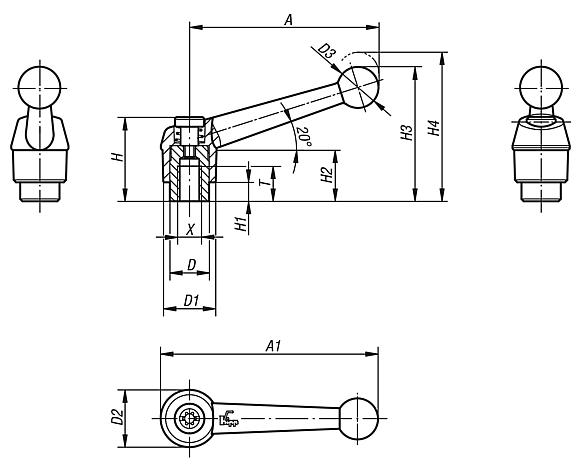

Disegni

Selezione/filtro articoli

N. ordine	Colore corpo base	Dimensioni	X	T	D	D1	D2	D3	H	H1	H2	H3	H4	A	A1	Numero denti	Prezzo
06410-1041	nero satinato	1	M4	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	5,75 €
06410-1051	nero satinato	1	M5	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	5,75 €
06410-1061	nero satinato	1	M6	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	5,75 €
06410-2061	nero satinato	2	M6	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	7,26 €
06410-2081	nero satinato	2	M8	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	7,26 €
06410-3081	nero satinato	3	M8	14	16	21	22	17	37	10	23	57,5	61,5	79	90	22	7,96 €
06410-3101	nero satinato	3	M10	14	16	21	22	17	37	10	23	57,5	61,5	79	90	22	7,96 €
06410-4101	nero satinato	4	M10	17	19	25	26	19	42,5	10	26	67	72	95	108	24	8,98 €
06410-4121	nero satinato	4	M12	17	19	25	26	19	42,5	10	26	67	72	95	108	24	8,98 €
06410-5121	nero satinato	5	M12	23	23	30	31	22	49	12	32	79	84	110	126	26	11,21 €
06410-5161	nero satinato	5	M16	23	23	30	31	22	49	12	32	79	84	110	126	26	11,21 €
06410-1043	argento metallizzato	1	M4	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	5,75 €
06410-1053	argento metallizzato	1	M5	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	5,75 €
06410-1063	argento metallizzato	1	M6	9	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	5,75 €
06410-2063	argento metallizzato	2	M6	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	7,26 €
06410-2083	argento metallizzato	2	M8	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	7,26 €
06410-3083	argento metallizzato	3	M8	14	16	21	22	17	37	10	23	57,5	61,5	79	90	22	7,96 €
06410-3103	argento metallizzato	3	M10	14	16	21	22	17	37	10	23	57,5	61,5	79	90	22	7,96 €
06410-4103	argento metallizzato	4	M10	17	19	25	26	19	42,5	10	26	67	72	95	108	24	8,98 €
06410-4123	argento metallizzato	4	M12	17	19	25	26	19	42,5	10	26	67	72	95	108	24	8,98 €
06410-5123	argento metallizzato	5	M12	23	23	30	31	22	49	12	32	79	84	110	126	26	11,21 €
06410-5163	argento metallizzato	5	M16	23	23	30	31	22	49	12	32	79	84	110	126	26	11,21 €
