        Leva a ripresa acciaio inox con filettatura esterna

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Parti metalliche in acciaio inox 1.4305.
Impugnatura sferica in plastica colore nero.

Versione:Parti metalliche in acciaio non trattate.Su richiesta:Altre filettature esterne, lunghezze delle viti e modelli speciali.
Su richiesta, le dimensioni "H1" e "A" sono disponibili in altre lunghezze con sovrapprezzo.Nota disegno:

1) Punta DIN EN ISO 4753

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06401 Leva a ripresa acciaio inox con filettatura esterna

238 kB

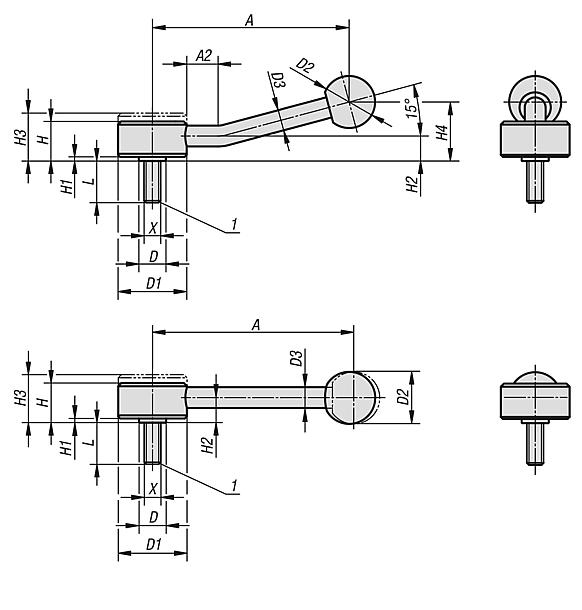

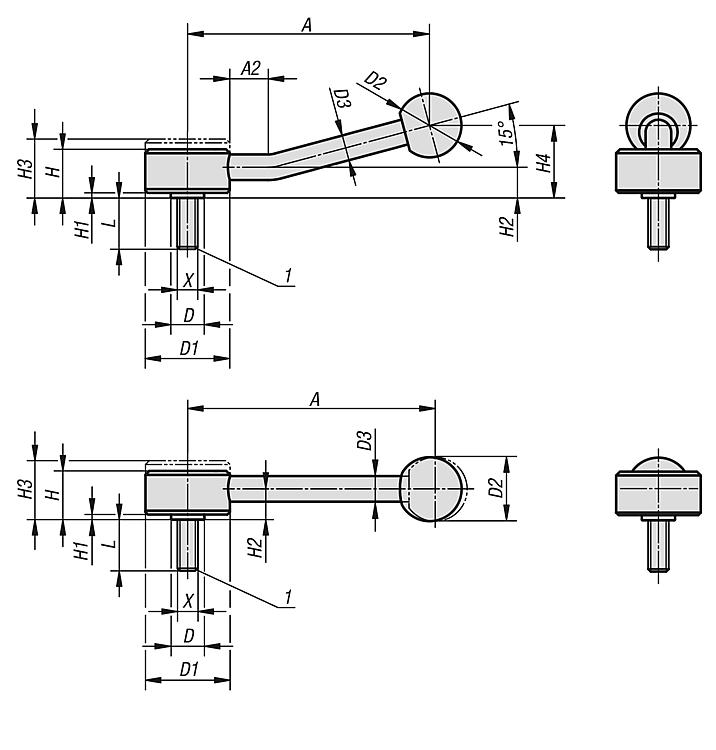

Disegni (sintesi completa)

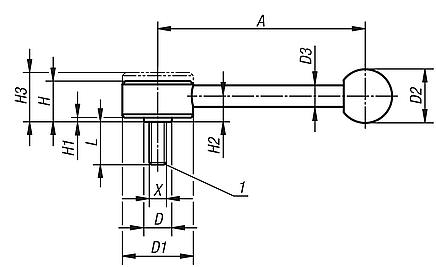

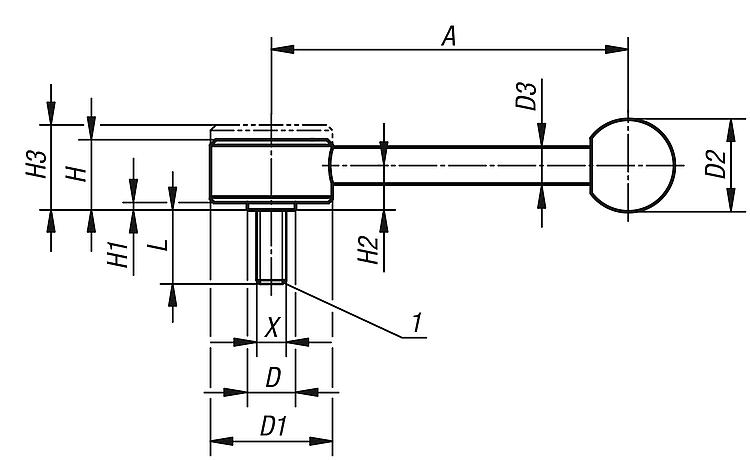

Leva a ripresa acciaio inox con filettatura esterna, 0 gradi

Maggiori informazioni

Disegni

Leva a ripresa acciaio inox con filettatura esterna, 0 gradi

Selezione/filtro articoli

N. ordine	Forma	X	A=Lunghezza maniglia	D	D1	D2	D3	H	H1	H2	H3	Numero denti	L	Prezzo
06401-1081X30	0°	M8	102	13,5	33	25	10	19	2	12	23	26	30	29,64 €
06401-1081X40	0°	M8	102	13,5	33	25	10	19	2	12	23	26	40	31,13 €
06401-1081X50	0°	M8	102	13,5	33	25	10	19	2	12	23	26	50	31,13 €
06401-2101X30	0°	M10	131	19	41	30	12	22	2	13,5	26	30	30	36,52 €
06401-2101X40	0°	M10	131	19	41	30	12	22	2	13,5	26	30	40	38,57 €
06401-2101X50	0°	M10	131	19	41	30	12	22	2	13,5	26	30	50	38,57 €
06401-2101X60	0°	M10	131	19	41	30	12	22	2	13,5	26	30	60	38,57 €
06401-2121X30	0°	M12	131	19	41	30	12	22	2	13,5	26	30	30	36,52 €
06401-2121X40	0°	M12	131	19	41	30	12	22	2	13,5	26	30	40	38,57 €
06401-2121X50	0°	M12	131	19	41	30	12	22	2	13,5	26	30	50	38,57 €
06401-2121X60	0°	M12	131	19	41	30	12	22	2	13,5	26	30	60	38,57 €
06401-3161X40	0°	M16	148	23	45	37	14	28	2	17	33	36	40	45,85 €
06401-3161X50	0°	M16	148	23	45	37	14	28	2	17	33	36	50	45,85 €
06401-3161X60	0°	M16	148	23	45	37	14	28	2	17	33	36	60	45,85 €

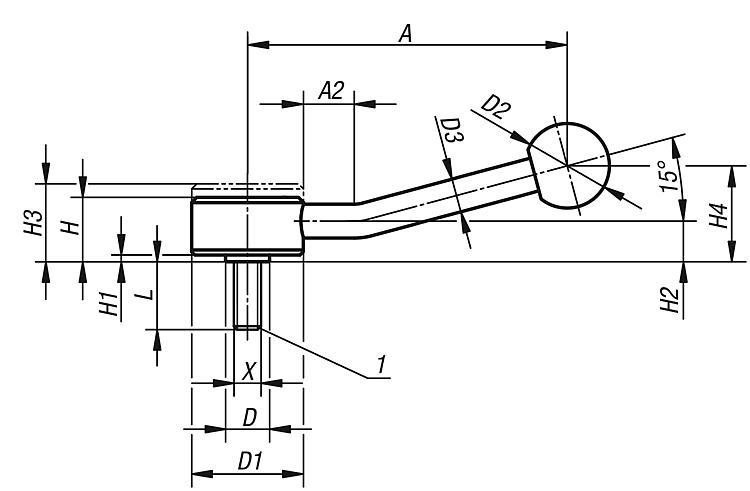

Leva a ripresa acciaio inox con filettatura esterna, 15 gradi

Maggiori informazioni

Disegni

Leva a ripresa acciaio inox con filettatura esterna, 15 gradi

Selezione/filtro articoli

N. ordine	Forma	X	A=Lunghezza maniglia	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Numero denti	L	Prezzo
06401-1082X30	15°	M8	100	15	13,5	33	25	10	19	2	12	23	29	26	30	31,00 €
06401-1082X40	15°	M8	100	15	13,5	33	25	10	19	2	12	23	29	26	40	32,48 €
06401-1082X50	15°	M8	100	15	13,5	33	25	10	19	2	12	23	29	26	50	32,48 €
06401-2102X30	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	30	37,84 €
06401-2102X40	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	40	39,88 €
06401-2102X50	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	50	39,88 €
06401-2102X60	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	60	39,88 €
06401-2122X30	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	30	37,84 €
06401-2122X40	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	40	39,88 €
06401-2122X50	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	50	39,88 €
06401-2122X60	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	60	39,88 €
06401-3162X40	15°	M16	145	15	23	45	37	14	28	2	17	33	48	36	40	47,16 €
06401-3162X50	15°	M16	145	15	23	45	37	14	28	2	17	33	48	36	50	47,16 €
06401-3162X60	15°	M16	145	15	23	45	37	14	28	2	17	33	48	36	60	47,16 €
