Leva a ripresa con filettatura esterna

Indietro

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Parti operative
      - Maniglia a leva e leva di serraggio
        Leva a ripresa con filettatura esterna

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Parti metalliche classe di resistenza 5.8.
Impugnatura sferica in plastica colore nero.Versione:brunito.Su richiesta:Altre filettature esterne, lunghezze delle viti e modelli speciali.
Su richiesta, le dimensioni "H1" e "A" sono disponibili in altre lunghezze con sovrapprezzo.Nota disegno:

1) Punta DIN EN ISO 4753

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06400 Leva a ripresa con filettatura esterna

236 kB

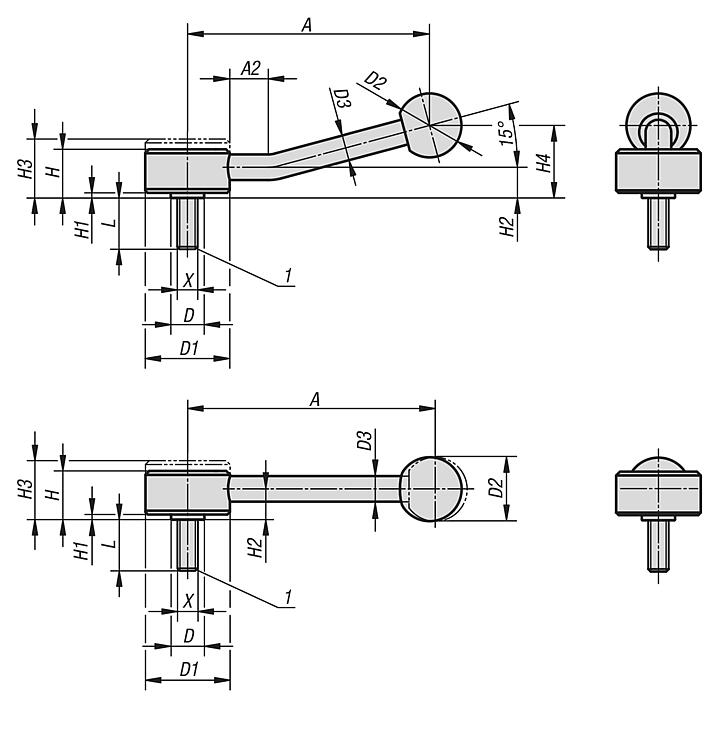

Disegni (sintesi completa)

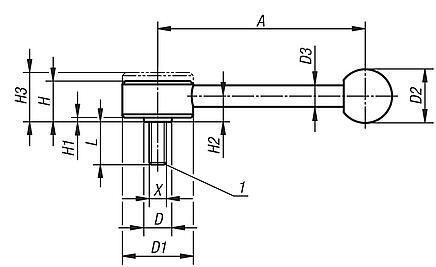

Leva a ripresa con filettatura esterna, 0 gradi

Maggiori informazioni

Disegni

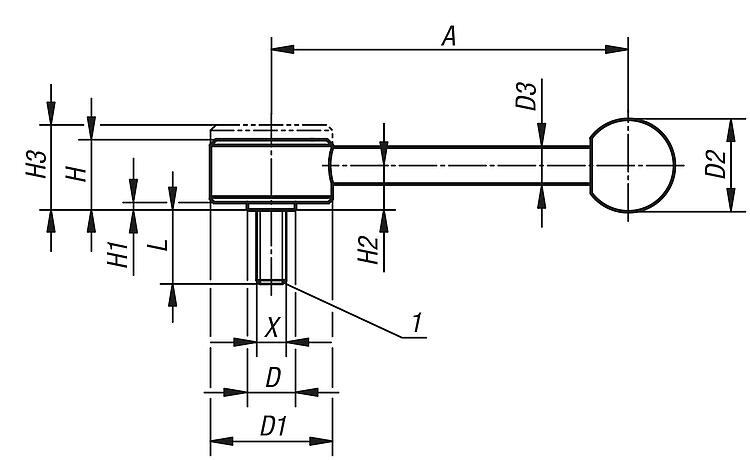

Leva a ripresa con filettatura esterna, 0 gradi

Selezione/filtro articoli

N. ordine	Forma	Dimensioni	X	L	A	D	D1	D2	D3	H	H1	H2	H3	Numero denti	Prezzo
06400-1081X15	0°	1	M8	15	102	13,5	33	25	10	19	2	12	23	20	16,77 €
06400-1081X20	0°	1	M8	20	102	13,5	33	25	10	19	2	12	23	20	16,77 €
06400-1081X25	0°	1	M8	25	102	13,5	33	25	10	19	2	12	23	20	16,77 €
06400-1081X30	0°	1	M8	30	102	13,5	33	25	10	19	2	12	23	20	16,77 €
06400-1081X40	0°	1	M8	40	102	13,5	33	25	10	19	2	12	23	20	17,58 €
06400-1081X50	0°	1	M8	50	102	13,5	33	25	10	19	2	12	23	20	17,58 €
06400-1081X60	0°	1	M8	60	102	13,5	33	25	10	19	2	12	23	20	17,58 €
06400-1101X15	0°	1	M10	15	102	13,5	33	25	10	19	2	12	23	20	16,77 €
06400-1101X20	0°	1	M10	20	102	13,5	33	25	10	19	2	12	23	20	16,77 €
06400-1101X25	0°	1	M10	25	102	13,5	33	25	10	19	2	12	23	20	16,77 €
06400-1101X30	0°	1	M10	30	102	13,5	33	25	10	19	2	12	23	20	16,77 €
06400-1101X40	0°	1	M10	40	102	13,5	33	25	10	19	2	12	23	20	17,58 €
06400-1101X50	0°	1	M10	50	102	13,5	33	25	10	19	2	12	23	20	17,58 €
06400-1101X60	0°	1	M10	60	102	13,5	33	25	10	19	2	12	23	20	17,58 €
06400-2101X20	0°	2	M10	20	131	19	41	30	12	22	2	13,5	26	24	20,75 €
06400-2101X25	0°	2	M10	25	131	19	41	30	12	22	2	13,5	26	24	20,75 €
06400-2101X30	0°	2	M10	30	131	19	41	30	12	22	2	13,5	26	24	20,75 €
06400-2101X40	0°	2	M10	40	131	19	41	30	12	22	2	13,5	26	24	21,69 €
06400-2101X50	0°	2	M10	50	131	19	41	30	12	22	2	13,5	26	24	21,69 €
06400-2101X60	0°	2	M10	60	131	19	41	30	12	22	2	13,5	26	24	21,69 €
06400-2121X20	0°	2	M12	20	131	19	41	30	12	22	2	13,5	26	24	20,75 €
06400-2121X25	0°	2	M12	25	131	19	41	30	12	22	2	13,5	26	24	20,75 €
06400-2121X30	0°	2	M12	30	131	19	41	30	12	22	2	13,5	26	24	20,75 €
06400-2121X40	0°	2	M12	40	131	19	41	30	12	22	2	13,5	26	24	21,69 €
06400-2121X50	0°	2	M12	50	131	19	41	30	12	22	2	13,5	26	24	21,69 €
06400-2121X60	0°	2	M12	60	131	19	41	30	12	22	2	13,5	26	24	21,69 €
06400-3121X20	0°	3	M12	20	148	23	45	37	14	28	2	17	33	26	25,05 €
06400-3121X25	0°	3	M12	25	148	23	45	37	14	28	2	17	33	26	25,05 €
06400-3121X30	0°	3	M12	30	148	23	45	37	14	28	2	17	33	26	25,05 €
06400-3121X40	0°	3	M12	40	148	23	45	37	14	28	2	17	33	26	25,94 €
06400-3121X50	0°	3	M12	50	148	23	45	37	14	28	2	17	33	26	25,94 €
06400-3121X60	0°	3	M12	60	148	23	45	37	14	28	2	17	33	26	25,94 €
06400-3161X20	0°	3	M16	20	148	23	45	37	14	28	2	17	33	26	25,05 €
06400-3161X25	0°	3	M16	25	148	23	45	37	14	28	2	17	33	26	25,05 €
06400-3161X30	0°	3	M16	30	148	23	45	37	14	28	2	17	33	26	25,05 €
06400-3161X40	0°	3	M16	40	148	23	45	37	14	28	2	17	33	26	25,94 €
06400-3161X50	0°	3	M16	50	148	23	45	37	14	28	2	17	33	26	25,94 €
06400-3161X60	0°	3	M16	60	148	23	45	37	14	28	2	17	33	26	25,94 €

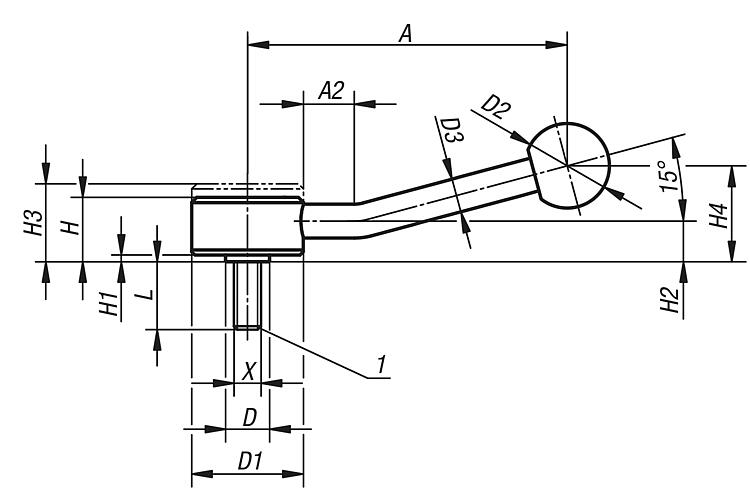

Leva a ripresa con filettatura esterna, 15 gradi

Maggiori informazioni

Disegni

Leva a ripresa con filettatura esterna, 15 gradi

Selezione/filtro articoli

N. ordine	Forma	X	L	A=Lunghezza maniglia	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Numero denti	Prezzo
06400-1082X15	15°	M8	15	100	15	13,5	33	25	10	19	2	12	23	29	20	18,70 €
06400-1082X20	15°	M8	20	100	15	13,5	33	25	10	19	2	12	23	29	20	18,70 €
06400-1082X25	15°	M8	25	100	15	13,5	33	25	10	19	2	12	23	29	20	18,70 €
06400-1082X30	15°	M8	30	100	15	13,5	33	25	10	19	2	12	23	29	20	18,70 €
06400-1082X40	15°	M8	40	100	15	13,5	33	25	10	19	2	12	23	29	20	19,63 €
06400-1082X50	15°	M8	50	100	15	13,5	33	25	10	19	2	12	23	29	20	19,63 €
06400-1082X60	15°	M8	60	100	15	13,5	33	25	10	19	2	12	23	29	20	19,63 €
06400-1102X15	15°	M10	15	100	15	13,5	33	25	10	19	2	12	23	29	20	18,70 €
06400-1102X20	15°	M10	20	100	15	13,5	33	25	10	19	2	12	23	29	20	18,70 €
06400-1102X25	15°	M10	25	100	15	13,5	33	25	10	19	2	12	23	29	20	18,70 €
06400-1102X30	15°	M10	30	100	15	13,5	33	25	10	19	2	12	23	29	20	18,70 €
06400-1102X40	15°	M10	40	100	15	13,5	33	25	10	19	2	12	23	29	20	19,63 €
06400-1102X50	15°	M10	50	100	15	13,5	33	25	10	19	2	12	23	29	20	19,63 €
06400-1102X60	15°	M10	60	100	15	13,5	33	25	10	19	2	12	23	29	20	19,63 €
06400-2102X20	15°	M10	20	127	15	19	41	30	12	22	2	13,5	26	38	24	22,80 €
06400-2102X25	15°	M10	25	127	15	19	41	30	12	22	2	13,5	26	38	24	22,80 €
06400-2102X30	15°	M10	30	127	15	19	41	30	12	22	2	13,5	26	38	24	22,80 €
06400-2102X40	15°	M10	40	127	15	19	41	30	12	22	2	13,5	26	38	24	23,92 €
06400-2102X50	15°	M10	50	127	15	19	41	30	12	22	2	13,5	26	38	24	23,92 €
06400-2102X60	15°	M10	60	127	15	19	41	30	12	22	2	13,5	26	38	24	23,92 €
06400-2122X20	15°	M12	20	127	15	19	41	30	12	22	2	13,5	26	38	24	22,80 €
06400-2122X25	15°	M12	25	127	15	19	41	30	12	22	2	13,5	26	38	24	22,80 €
06400-2122X30	15°	M12	30	127	15	19	41	30	12	22	2	13,5	26	38	24	22,80 €
06400-2122X40	15°	M12	40	127	15	19	41	30	12	22	2	13,5	26	38	24	23,92 €
06400-2122X50	15°	M12	50	127	15	19	41	30	12	22	2	13,5	26	38	24	23,92 €
06400-2122X60	15°	M12	60	127	15	19	41	30	12	22	2	13,5	26	38	24	23,92 €
06400-3122X20	15°	M12	20	145	15	23	45	37	14	28	2	17	33	48	26	27,26 €
06400-3122X25	15°	M12	25	145	15	23	45	37	14	28	2	17	33	48	26	27,26 €
06400-3122X30	15°	M12	30	145	15	23	45	37	14	28	2	17	33	48	26	27,26 €
06400-3122X40	15°	M12	40	145	15	23	45	37	14	28	2	17	33	48	26	28,34 €
06400-3122X50	15°	M12	50	145	15	23	45	37	14	28	2	17	33	48	26	28,34 €
06400-3122X60	15°	M12	60	145	15	23	45	37	14	28	2	17	33	48	26	28,34 €
06400-3162X20	15°	M16	20	145	15	23	45	37	14	28	2	17	33	48	26	27,26 €
06400-3162X25	15°	M16	25	145	15	23	45	37	14	28	2	17	33	48	26	27,26 €
06400-3162X30	15°	M16	30	145	15	23	45	37	14	28	2	17	33	48	26	27,26 €
06400-3162X40	15°	M16	40	145	15	23	45	37	14	28	2	17	33	48	26	28,34 €
06400-3162X50	15°	M16	50	145	15	23	45	37	14	28	2	17	33	48	26	28,34 €
06400-3162X60	15°	M16	60	145	15	23	45	37	14	28	2	17	33	48	26	28,34 €
