        Leva a ripresa acciaio inox con filettatura interna

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Parti metalliche in acciaio inox 1.4305.
Impugnatura sferica in plastica colore nero.

Versione:Parti metalliche in acciaio non trattate.Su richiesta:Altre filettature interne e modelli speciali.
Su richiesta, le dimensioni "H1" e "A" sono disponibili in altre lunghezze con sovrapprezzo.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06391 Leva a ripresa acciaio inox con filettatura interna

239 kB

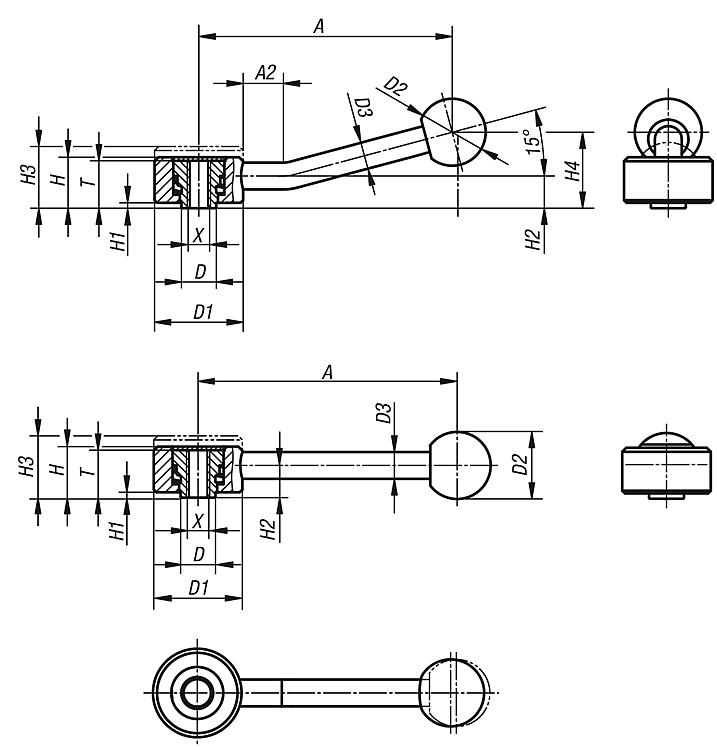

Disegni (sintesi completa)

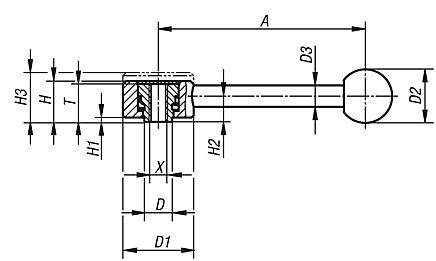

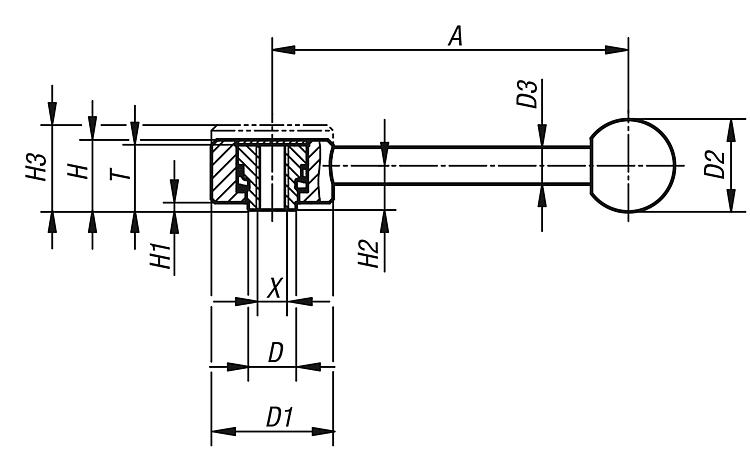

Leva a ripresa acciaio inox con filettatura interna, 0 gradi

Maggiori informazioni

Disegni

Leva a ripresa acciaio inox con filettatura interna, 0 gradi

Selezione/filtro articoli

N. ordine	Forma	X	T	A=Lunghezza maniglia	D	D1	D2	D3	H	H1	H2	H3	Numero denti	Prezzo
06391-1081	0°	M8	18	102	13,5	33	25	10	19	2	12	23	26	28,34 €
06391-2101	0°	M10	21	131	19	41	30	12	22	2	13,5	26	30	35,02 €
06391-2121	0°	M12	21	131	19	41	30	12	22	2	13,5	26	30	35,02 €
06391-3161	0°	M16	27	148	23	45	37	14	28	2	17	33	36	41,26 €

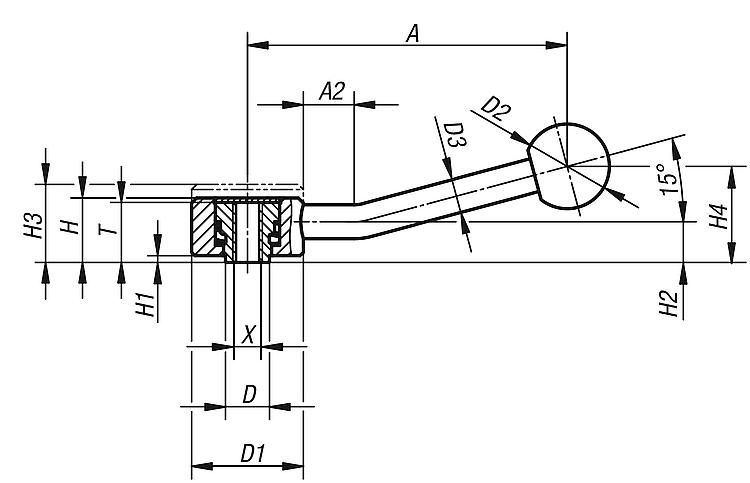

Leva a ripresa acciaio inox con filettatura interna, 15 gradi

Maggiori informazioni

Disegni

Leva a ripresa acciaio inox con filettatura interna, 15 gradi

Selezione/filtro articoli

N. ordine	Forma	X	T	A=Lunghezza maniglia	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Numero denti	Prezzo
06391-1082	15°	M8	18	100	15	13,5	33	25	10	19	2	12	23	29	26	29,69 €
06391-2102	15°	M10	21	127	15	19	41	30	12	22	2	13,5	26	38	30	36,32 €
06391-2122	15°	M12	21	127	15	19	41	30	12	22	2	13,5	26	38	30	36,32 €
06391-3162	15°	M16	27	145	15	23	45	37	14	28	2	17	33	48	36	42,58 €
