Leva a ripresa con filettatura interna

Indietro

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Parti operative
      - Maniglia a leva e leva di serraggio
        Leva a ripresa con filettatura interna

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Parti metalliche classe di resistenza 5.8.
Impugnatura sferica in plastica colore nero.Versione:brunito.Su richiesta:Altre filettature interne e modelli speciali.
Su richiesta, le dimensioni "H1" e "A" sono disponibili in altre lunghezze con sovrapprezzo.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06390 Leva a ripresa con filettatura interna

215 kB

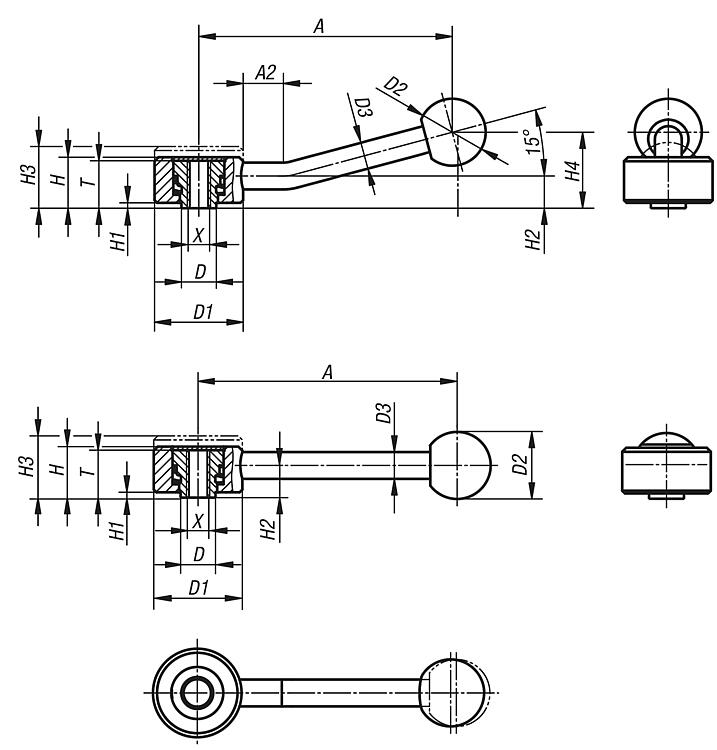

Disegni (sintesi completa)

Leva a ripresa con filettatura interna, 0 gradi

Maggiori informazioni

Disegni

Leva a ripresa con filettatura interna, 0 gradi

Selezione/filtro articoli

N. ordine	Forma	X	T	A=Lunghezza maniglia	D	D1	D2	D3	H	H1	H2	H3	Numero denti	Prezzo
06390-1061	0°	M6	18	102	13,5	33	25	10	19	2	12	23	26	16,03 €
06390-1081	0°	M8	18	102	13,5	33	25	10	19	2	12	23	26	16,03 €
06390-2101	0°	M10	21	131	19	41	30	12	22	2	13,5	26	30	19,85 €
06390-2121	0°	M12	21	131	19	41	30	12	22	2	13,5	26	30	19,85 €
06390-3121	0°	M12	27	148	23	45	37	14	28	2	17	33	36	23,37 €
06390-3161	0°	M16	27	148	23	45	37	14	28	2	17	33	36	23,37 €

Leva a ripresa con filettatura interna, 15 gradi

Maggiori informazioni

Disegni

Leva a ripresa con filettatura interna, 15 gradi

Selezione/filtro articoli

N. ordine	Forma	X	T	A=Lunghezza maniglia	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Numero denti	Prezzo
06390-1062	15°	M6	18	100	15	13,5	33	25	10	19	2	12	23	29	26	18,08 €
06390-1082	15°	M8	18	100	15	13,5	33	25	10	19	2	12	23	29	26	18,08 €
06390-2102	15°	M10	21	127	15	19	41	30	12	22	2	13,5	26	38	30	22,08 €
06390-2122	15°	M12	21	127	15	19	41	30	12	22	2	13,5	26	38	30	22,08 €
06390-3122	15°	M12	27	145	15	23	45	37	14	28	2	17	33	48	36	25,78 €
06390-3162	15°	M16	27	145	15	23	45	37	14	28	2	17	33	48	36	25,78 €
