        Pés niveladores articulados em aço

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Base, fuso roscado em aço.
Disco de apoio antivibratório (NBR) 70 Shore. Versão:Base pintada em amarelo. Fuso roscado galvanizado.
Disco de apoio antivibratório preto. Indicação:Pé nivelador articulado em aço com pé em amarelo pintado, opcionalmente com disco de apoio anti-vibratório. O disco de apoio anti-vibratório absorve vibrações e evita que o pé nivelador articulado se mova.

Os valores de carga informados na tabela referem-se a uma série de tentativas, em que é aplicada uma carga estática vertical em relação ao prato no meio do fuso. Forças radiais exercidas, originadas por vibrações ou outros efeitos de movimentação, influenciam a capacidade de suporte de carga e não foram levadas em consideração no cálculo dos valores informados.

Fornecimento com porca adequada.Indicação de desenho:

Forma A sem disco de apoio anti-vibratório
Forma B com disco de apoio anti-vibratório

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 27792 Pés niveladores articulados em aço

187 kB

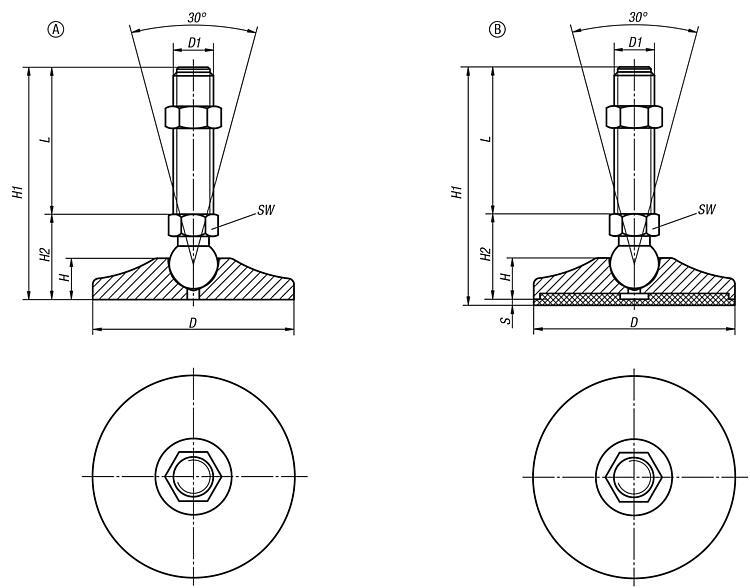

Desenhos (visão geral)

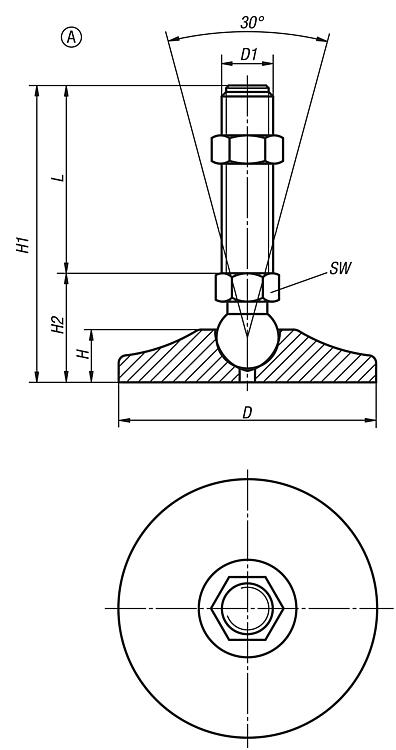

Pés niveladores articulados em aço, forma A

mais informações

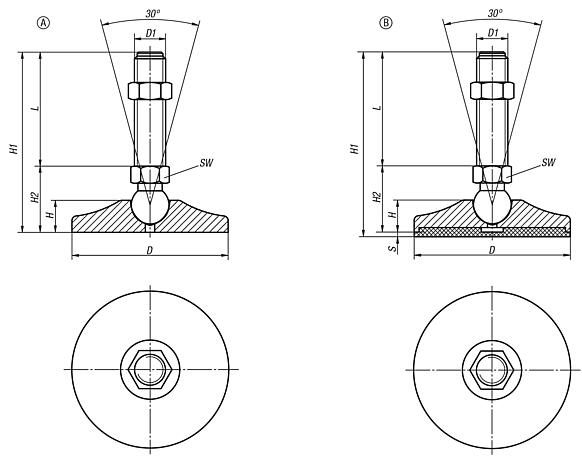

Desenhos

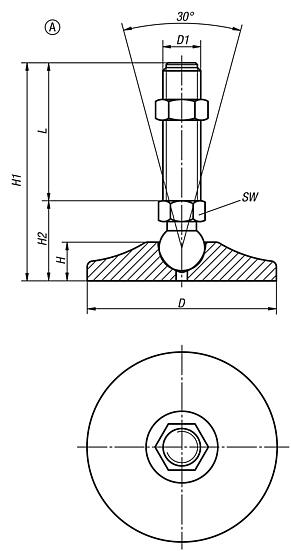

Pés niveladores articulados em aço, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	H	H1	H2	SW	L	Capacidade de carga máx. kN (apenas com carga estática)	Preço
27792-005010X25	A	50	M10	16	53	28	14	25	15	9,88 €
27792-005010X50	A	50	M10	16	78	28	14	50	15	10,58 €
27792-005010X75	A	50	M10	16	103	28	14	75	15	10,91 €
27792-005010X100	A	50	M10	16	128	28	14	100	15	11,34 €
27792-005010X125	A	50	M10	16	153	28	14	125	15	11,55 €
27792-005012X25	A	50	M12	16	53	28	14	25	15	9,90 €
27792-005012X50	A	50	M12	16	78	28	14	50	15	10,61 €
27792-005012X75	A	50	M12	16	103	28	14	75	15	10,95 €
27792-005012X100	A	50	M12	16	128	28	14	100	15	11,39 €
27792-005012X125	A	50	M12	16	153	28	14	125	15	11,57 €
27792-005014X25	A	50	M14	16	53	28	14	25	15	9,92 €
27792-005014X50	A	50	M14	16	78	28	14	50	15	10,65 €
27792-005014X75	A	50	M14	16	103	28	14	75	15	10,97 €
27792-005014X100	A	50	M14	16	128	28	14	100	15	11,41 €
27792-005014X125	A	50	M14	16	153	28	14	125	15	11,60 €
27792-006514X50	A	65	M14	17	80	30	14	50	20	12,89 €
27792-006514X75	A	65	M14	17	105	30	14	75	20	13,37 €
27792-006514X100	A	65	M14	17	130	30	14	100	20	13,82 €
27792-006514X125	A	65	M14	17	155	30	14	125	20	14,26 €
27792-006514X150	A	65	M14	17	180	30	14	150	20	14,69 €
27792-006516X50	A	65	M16	17	80	30	16	50	20	13,01 €
27792-006516X75	A	65	M16	17	105	30	16	75	20	13,43 €
27792-006516X100	A	65	M16	17	130	30	16	100	20	13,90 €
27792-006516X125	A	65	M16	17	155	30	16	125	20	14,29 €
27792-006516X150	A	65	M16	17	180	30	16	150	20	14,74 €
27792-006516X175	A	65	M16	17	205	30	16	175	20	15,15 €
27792-008016X50	A	80	M16	19,5	83	33	16	50	30	19,56 €
27792-008016X75	A	80	M16	19,5	108	33	16	75	30	20,01 €
27792-008016X100	A	80	M16	19,5	133	33	16	100	30	20,44 €
27792-008016X125	A	80	M16	19,5	158	33	16	125	30	20,88 €
27792-008016X150	A	80	M16	19,5	183	33	16	150	30	21,31 €
27792-008016X175	A	80	M16	19,5	208	33	16	175	30	21,76 €
27792-008016X200	A	80	M16	19,5	233	33	16	200	30	22,15 €
27792-008020X75	A	80	M20	19,5	111	36	17	75	30	20,54 €
27792-008020X100	A	80	M20	19,5	136	36	17	100	30	21,08 €
27792-008020X125	A	80	M20	19,5	161	36	17	125	30	21,78 €
27792-008020X150	A	80	M20	19,5	186	36	17	150	30	22,40 €
27792-008020X175	A	80	M20	19,5	211	36	17	175	30	23,02 €
27792-008020X200	A	80	M20	19,5	236	36	17	200	30	23,69 €
27792-010016X50	A	100	M16	20	93	43	20	50	35	29,60 €
27792-010016X75	A	100	M16	20	118	43	20	75	35	30,23 €
27792-010016X100	A	100	M16	20	143	43	20	100	35	31,02 €
27792-010016X125	A	100	M16	20	168	43	20	125	35	31,86 €
27792-010016X150	A	100	M16	20	193	43	20	150	35	32,59 €
27792-010016X175	A	100	M16	20	218	43	20	175	35	33,43 €
27792-010016X200	A	100	M16	20	243	43	20	200	35	34,33 €
27792-010020X75	A	100	M20	20	118	43	20	75	45	30,38 €
27792-010020X100	A	100	M20	20	143	43	20	100	45	31,11 €
27792-010020X125	A	100	M20	20	168	43	20	125	45	31,98 €
27792-010020X150	A	100	M20	20	193	43	20	150	45	32,68 €
27792-010020X175	A	100	M20	20	218	43	20	175	45	33,57 €
27792-010020X200	A	100	M20	20	243	43	20	200	45	34,43 €
27792-010024X75	A	100	M24	20	119	44	20	75	55	31,04 €
27792-010024X100	A	100	M24	20	144	44	20	100	55	31,81 €
27792-010024X125	A	100	M24	20	169	44	20	125	55	32,65 €
27792-010024X150	A	100	M24	20	194	44	20	150	55	33,37 €
27792-010024X175	A	100	M24	20	219	44	20	175	55	34,25 €
27792-010024X200	A	100	M24	20	244	44	20	200	55	35,08 €

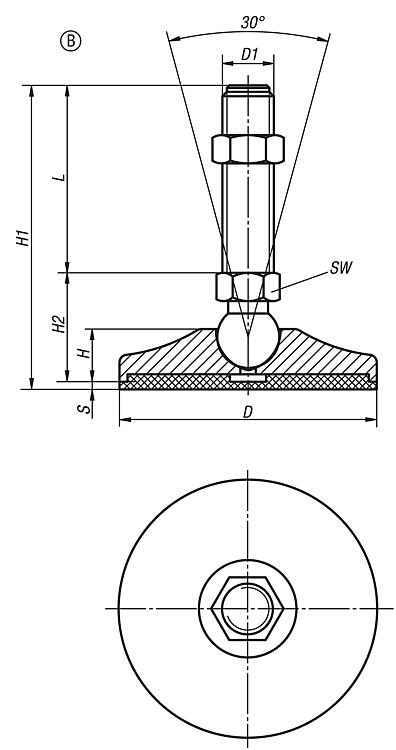

Pés niveladores articulados, forma B

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	H	H1	H2	S	SW	L	Capacidade de carga máx. kN (apenas com carga estática)	Preço
27792-105010X25	B	50	M10	16	56	28	3	14	25	15	10,37 €
27792-105010X50	B	50	M10	16	81	28	3	14	50	15	11,06 €
27792-105010X75	B	50	M10	16	106	28	3	14	75	15	11,40 €
27792-105010X100	B	50	M10	16	131	28	3	14	100	15	11,86 €
27792-105010X125	B	50	M10	16	156	28	3	14	125	15	12,03 €
27792-105012X25	B	50	M12	16	56	28	3	14	25	15	10,40 €
27792-105012X50	B	50	M12	16	81	28	3	14	50	15	11,09 €
27792-105012X75	B	50	M12	16	106	28	3	14	75	15	11,45 €
27792-105012X100	B	50	M12	16	131	28	3	14	100	15	11,87 €
27792-105012X125	B	50	M12	16	156	28	3	14	125	15	12,05 €
27792-105014X25	B	50	M14	16	56	28	3	14	25	15	10,42 €
27792-105014X50	B	50	M14	16	81	28	3	14	50	15	11,12 €
27792-105014X75	B	50	M14	16	106	28	3	14	75	15	11,47 €
27792-105014X100	B	50	M14	16	131	28	3	14	100	15	11,89 €
27792-105014X125	B	50	M14	16	156	28	3	14	125	15	12,10 €
27792-106514X50	B	65	M14	17	83	30	3	14	50	20	13,64 €
27792-106514X75	B	65	M14	17	108	30	3	14	75	20	14,03 €
27792-106514X100	B	65	M14	17	133	30	3	14	100	20	14,47 €
27792-106514X125	B	65	M14	17	158	30	3	14	125	20	14,87 €
27792-106514X150	B	65	M14	17	183	30	3	14	150	20	15,33 €
27792-106516X50	B	65	M16	17	83	30	3	16	50	20	13,70 €
27792-106516X75	B	65	M16	17	108	30	3	16	75	20	14,10 €
27792-106516X100	B	65	M16	17	133	30	3	16	100	20	14,54 €
27792-106516X125	B	65	M16	17	158	30	3	16	125	20	14,96 €
27792-106516X150	B	65	M16	17	183	30	3	16	150	20	15,40 €
27792-106516X175	B	65	M16	17	208	30	3	16	175	20	15,80 €
27792-108016X50	B	80	M16	19,5	86	33	3	16	50	30	20,55 €
27792-108016X75	B	80	M16	19,5	111	33	3	16	75	30	20,99 €
27792-108016X100	B	80	M16	19,5	136	33	3	16	100	30	21,41 €
27792-108016X125	B	80	M16	19,5	161	33	3	16	125	30	21,84 €
27792-108016X150	B	80	M16	19,5	186	33	3	16	150	30	22,31 €
27792-108016X175	B	80	M16	19,5	211	33	3	16	175	30	22,71 €
27792-108016X200	B	80	M16	19,5	236	33	3	16	200	30	23,15 €
27792-108020X75	B	80	M20	19,5	114	36	3	17	75	30	21,55 €
27792-108020X100	B	80	M20	19,5	139	36	3	17	100	30	22,07 €
27792-108020X125	B	80	M20	19,5	164	36	3	17	125	30	22,72 €
27792-108020X150	B	80	M20	19,5	189	36	3	17	150	30	23,38 €
27792-108020X175	B	80	M20	19,5	214	36	3	17	175	30	23,99 €
27792-108020X200	B	80	M20	19,5	239	36	3	17	200	30	24,64 €
27792-110016X50	B	100	M16	20	96	43	3	20	50	35	31,02 €
27792-110016X75	B	100	M16	20	121	43	3	20	75	35	31,59 €
27792-110016X100	B	100	M16	20	146	43	3	20	100	35	32,40 €
27792-110016X125	B	100	M16	20	171	43	3	20	125	35	33,25 €
27792-110016X150	B	100	M16	20	196	43	3	20	150	35	33,98 €
27792-110016X175	B	100	M16	20	221	43	3	20	175	35	34,87 €
27792-110016X200	B	100	M16	20	246	43	3	20	200	35	35,71 €
27792-110020X75	B	100	M20	20	121	43	3	20	75	45	31,74 €
27792-110020X100	B	100	M20	20	146	43	3	20	100	45	32,50 €
27792-110020X125	B	100	M20	20	171	43	3	20	125	45	33,36 €
27792-110020X150	B	100	M20	20	196	43	3	20	150	45	34,13 €
27792-110020X175	B	100	M20	20	221	43	3	20	175	45	34,98 €
27792-110020X200	B	100	M20	20	246	43	3	20	200	45	35,82 €
27792-110024X75	B	100	M24	20	122	44	3	20	75	55	32,42 €
27792-110024X100	B	100	M24	20	147	44	3	20	100	55	33,17 €
27792-110024X125	B	100	M24	20	172	44	3	20	125	55	34,02 €
27792-110024X150	B	100	M24	20	197	44	3	20	150	55	34,78 €
27792-110024X175	B	100	M24	20	222	44	3	20	175	55	35,65 €
27792-110024X200	B	100	M24	20	247	44	3	20	200	55	36,54 €

Indicação(ões) sobre este artigo

Ao contrário dos pés niveladores clássicos acima, o pé nivelador articulado da norelem é montado no fuso roscado pelo lado superior com um alojamento esférico. Este tipo de instalação possui a vantagem de se obter um maior ângulo de inclinação (até 30°). O pé nivelador articulado é pintado em amarelo e fabricado em aço. O fuso roscado é galvanizado. Você pode adquirir opcionalmente na nossa loja virtual bases antiderrapantes (anti-slip.plates) para pés niveladores articulados com (70 Shore). Eles são fornecidos com uma porca adequada.
