        Dvojitý upínací modul UNILOCK

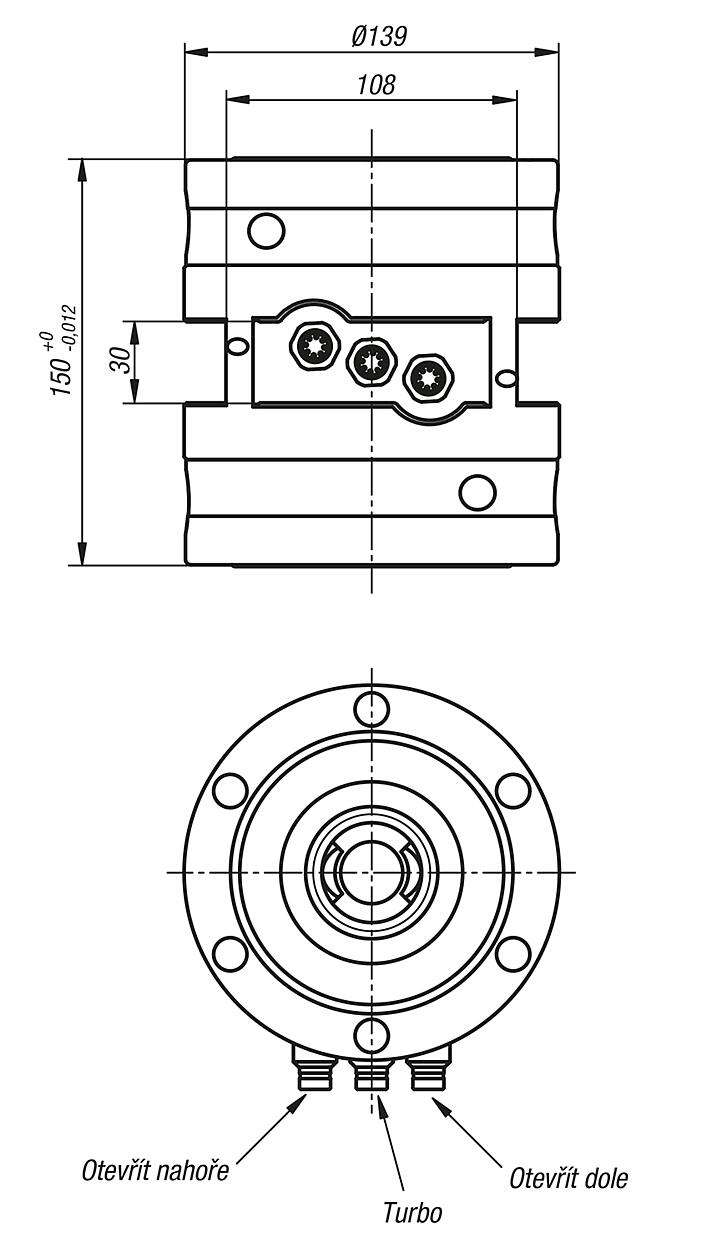

Popis zboží/obrázky produktu

PopisMateriál:Cementovaná ocel.Provedení: Funkční plochy po cementování kaleny a broušeny.Upozornění:Dvojité upínací moduly UNILOCK jsou zvlášť vhodné k přímému upínání obrobků. Obrobky s komplexní geometrií lze tak zcela obrábět ze 4 a 5 stran.
Dvojité upínací moduly UNILOCK lze montovat ve všech polohách.
Vysoké upínací síly vytváří integrovaný svazek pružin (jednotka je upnutá bez tlaku). Proces uvolnění se provádí pneumaticky.

Díky upínacím čepům UNILOCK jsou v kombinaci s upevňovacími šrouby M10, M12, M16 umožněny následující přídržné síly:
přídržná síla (M10) 35 000 N
přídržná síla (M12) 50 000 N
přídržná síla (M16) 75 000 N

Rozsah dodávky:
1 ks dvojitého upínacího modulu, vč. 3 vzduchových přípojek.Technické údaje:Tlak při otevírání: 6 bar, vzduch s olejem
Turbotlak: 6 bar
Vzduchová přípojka: G1/8
Přesnost opakování ≤ 0,005 mmZvláštnost:
