        Miniaturní lineární kuličková ložiska

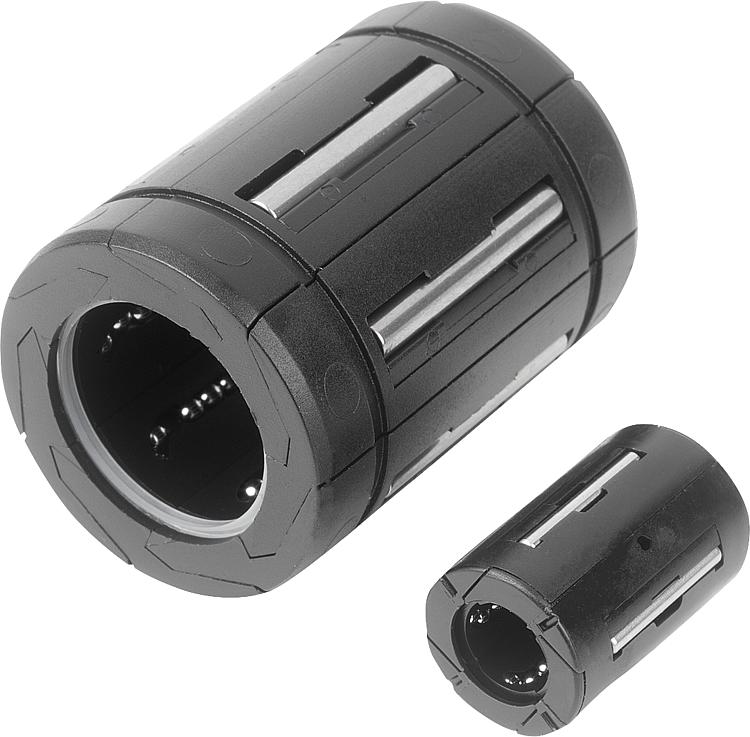

Popis zboží/obrázky produktu

PopisMateriál:

Plastové pouzdro.
Destičky vedení, nerezová ocel 1.4034.
Kuličky, nerezová ocel 1.4125.

Upozornění:Přesné lineární kuličkové ložisko s malým třením.
Od velikosti 21511-122202 jsou ložiska na obou stranách opatřena stírači.

Doporučené tolerance:
Hřídel: h6
Těleso: H6

Uvedené nosnosti platí při použití kalených a broušených hřídelí.Teplotní rozsah:-40 °C až +60 °C.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21511 Miniaturní lineární kuličková ložiska

237 kB

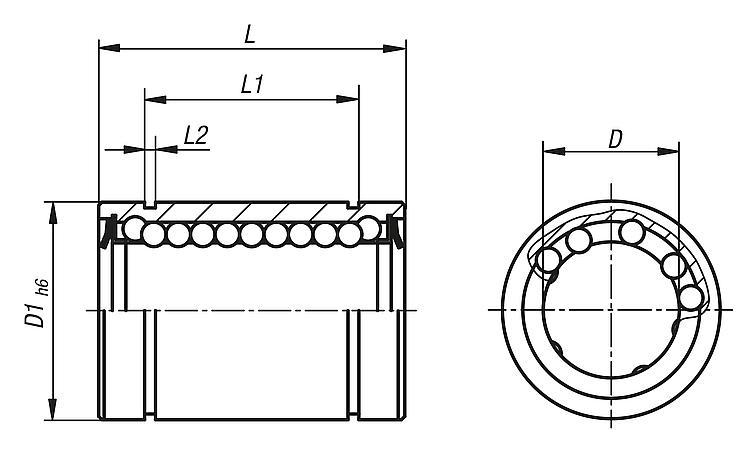

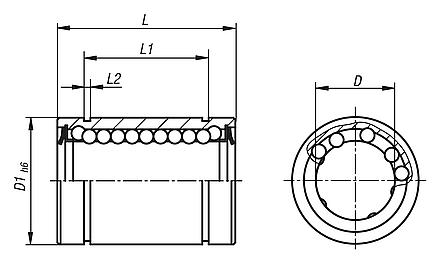

Výkresy

Výběr/filtr zboží

Objednací číslo	D	D1	L	L1	L2	Nosnosti dynamicky N	Nosnosti staticky N	Cena
21511-030702	3	7	10	-	-	26	27	43,65 €
21511-040802	4	8	12	-	-	44	50	37,63 €
21511-051002	5	10	15	-	-	72	84	36,42 €
21511-061202	6	12	19	-	-	114	132	34,63 €
21511-081502	8	15	24	23	1,1	167	204	33,11 €
21511-101702	10	17	26	25	1,1	186	234	37,63 €
21511-121902	12	19	28	26,4	1,3	202	257	43,65 €
21511-122202	12	22	32	22,6	1,3	310	352	49,36 €
21511-162602	16	26	36	24,6	1,3	372	440	60,50 €
21511-203202	20	32	45	31,2	1,6	591	689	68,31 €
21511-254002	25	40	58	43,7	1,85	1162	1332	78,86 €
