Upínací páky z plastu s vnějším závitem a zesilovačem upínací síly
06610-10

Upínací páky z plastu s vnějším závitem a zesilovačem upínací...

zpět

Popis zboží/obrázky produktu

PopisPopis výrobku:U upínacích pák s integrovaným zesilovačem upínací síly lze zvýšit upínací sílu v poměru ke standardním upínacím pákám až o 75 %.

Dále lze tento výrobek použít i pro osoby s omezenou silou ruky (např. při rehabilitaci), aby s malým vynaložením síly docílily srovnatelné upínací síly. K uvolnění upínací páky je rovněž nutná menší ruční síla.

Zvýšení upínací síly se dosahuje zabudovaným axiálním jehlovým ložiskem, které při upínání vyvozuje velmi malé plošné tření na pevné dosedací ploše. Kalené příložné kotouče jsou dimenzovány na vysoké upínací síly a ložisko svou vysokou nosností zaručuje dlouhou životnost.

Díky velké, pevné dosedací ploše je upnutý díl trvale chráněn. Podložka již není více zapotřebí.

Díky modulárnímu uspořádání lze dodávat nestandardní provedení.
Materiál:Držadlo z umělé hmoty vyztužené skelnými vlákny s ozubeným prstencem ze zinkové slitiny.
Ocelové části třídy pevnosti 5.8.
Provedení: Ocelové části brynýrované.
Axiální jehlové ložisko s kalenými a broušenými příložnými kotouči.

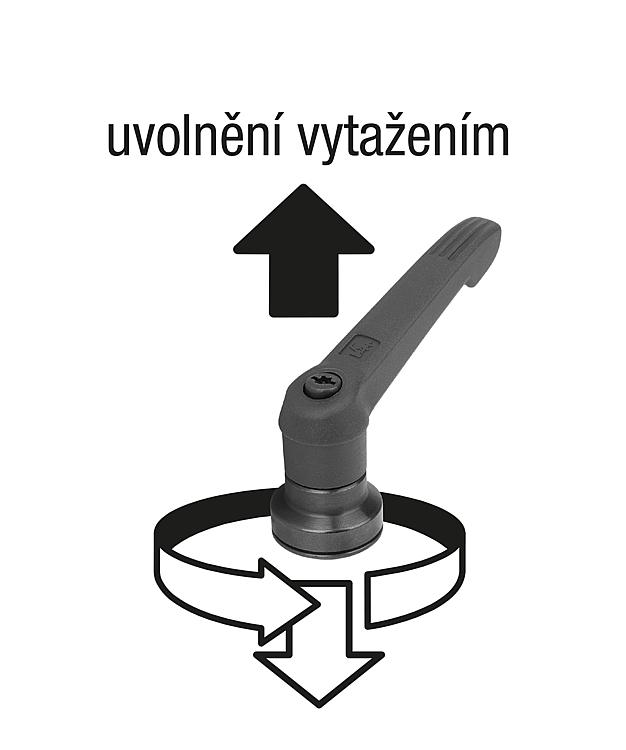

Zpùsob ovládání:Ovládací páka je ozubeným věncem v neovládaném stavu zaklesnuta do ozubené vložky, a tím lze závit upevnit nebo povolit. Nadzvednutím ovládací rukojeti ji lze přemístit do jiné polohy a silou pružiny opět zaklesnout do ozubeného věnce.Použití:Výroba strojů přístrojů a zařízení, oblast rehabilitace.Přednosti:Výrazné zvýšení upínacích sil při stejném utahovacím momentu.
Kvalitní axiální jehlové ložisko s vysokou nosností a dlouhou životností.
Nepohyblivá dosedací plocha chrání konstrukční díl.
Na vyžádání:Nestandardní provedení.
Další barvy a délky závitu.
Odkaz na výkres:
1) Zaoblené ukončení závitu podle DIN 78
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 06610-10 Upínací páky z plastu s vnějším závitem a zesilovačem upínací síly 585 kB

Výkresy

Upínací páky z plastu s vnějším závitem a zesilovačem upínací síly

Výběr/filtr zboží

Objednací čísloBarva
základního tělesa
XD2

HH2H3H4AA1BLCADPřís.CenaObjednat
