Upínací příložky plynule přestavitelná
04140

Upínací příložky plynule přestavitelná

zpět

Popis zboží/obrázky produktu

PopisMateriál:Ocel.Provedení: Kováno a zušlechtěno, lakováno.
Šroubové části třídy pevnosti 8.8.
Upozornění:Bezestupňová upínací patka překlenuje rychle různé upínací výšky bez dodatečných podložek a vyžaduje málo místa na strojním stole. Je navržena pro vysoká zatížení a hodí se zejména k upínání řezných a lisovacích nástrojů.
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 04140 Upínací příložky plynule přestavitelná 143 kB

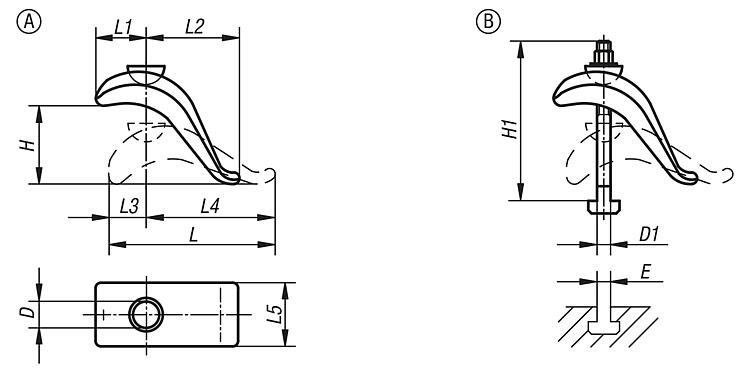

Výkresy (celkový přehled)

Upínací příložky plynule přestavitelná

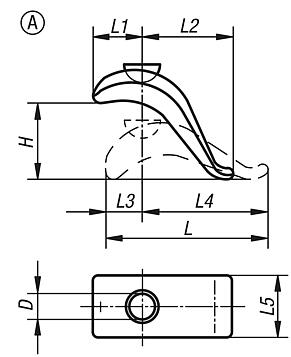

Upínací příložky plynule přestavitelné v provedení A bez šroubu do T drážky

více informací

Výkresy

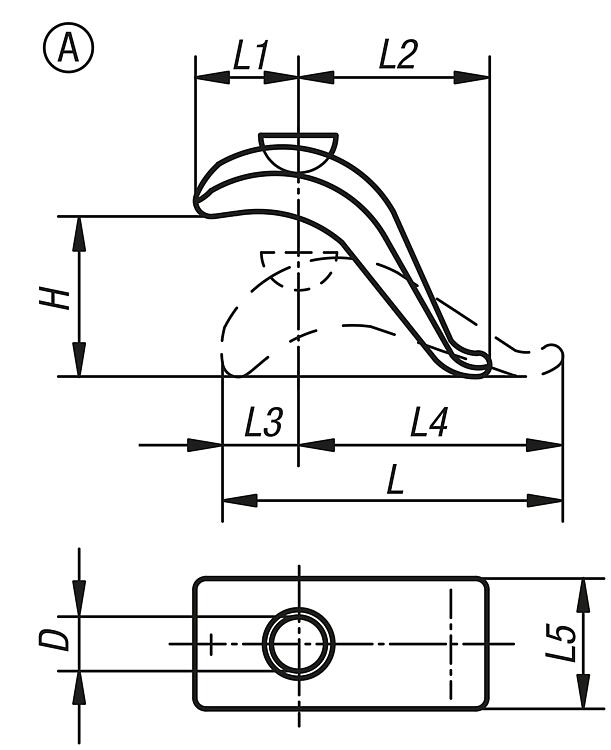

Upínací příložky plynule přestavitelné v provedení A bez šroubu do T drážky

Výběr/filtr zboží

Objednací číslo

Provedení

DHLL1L2L3L4L5Upínací
síla
(kN)
CADPřís.CenaObjednat
04140-010A17751405560301105020,2 52,59 €
04140-020A21851757080401356037,8 73,55 €

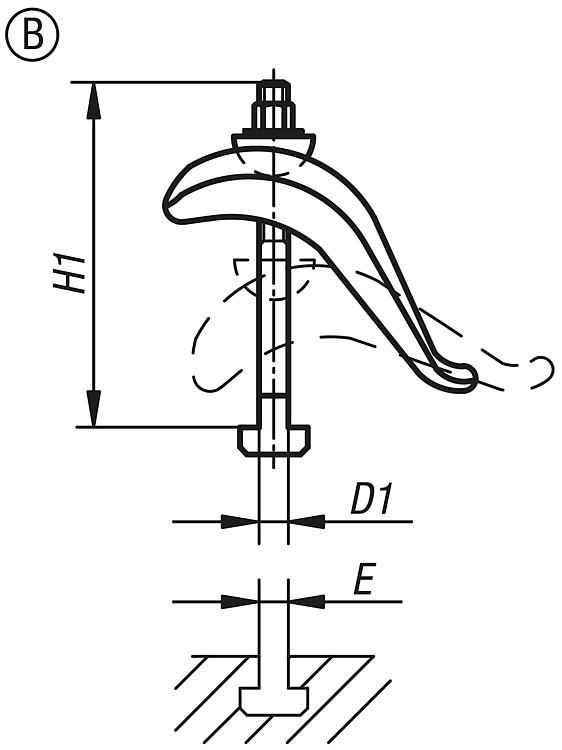

Upínací příložky plynule přestavitelné v provedení B se šroubem do T drážky, maticí a podložkou

více informací

Výkresy

Upínací příložky plynule přestavitelné v provedení B se šroubem do T drážky, maticí a podložkou

Výběr/filtr zboží

Objednací číslo

ProvedeníDD1

EHH1LL1L2L3L4L5Upínací
síla
(kN)
CADPřís.CenaObjednat
04140-030B17M1212501251405560301105020,2 63,28 €
04140-040B17M1214501251405560301105020,2 65,17 €
04140-050B17M1616751601405560301105037,8 69,72 €
04140-060B17M1618751601405560301105037,8 69,72 €
04140-080B21M1616651601757080401356037,8 90,54 €
04140-100B21M1618651601757080401356037,8 88,34 €
04140-120B21M2022852001757080401356058,8 95,53 €
