Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží
PopisMateriál:Ocelové provedení:
Aretační kolík kalený:
Pouzdro 1.0403 svařitelné.
Aretační kolík třídy pevnosti 5.8.

Nerezové provedení:
Aretační kolík kalený:
Pouzdro 1.4301 svařitelné.
Aretační kolík 1.4034.

Aretační kolík nekalený:
Pouzdro 1.4301 svařitelné.
Aretační kolík 1.4305.

Úchytka hřibovitého tvaru, tmavošedý termoplast.
Provedení: Ocelové provedení:
Aretační kolík kalený, broušený a brynýrovaný.

Nerezové provedení:
Aretační kolík kalený, broušený a bez povrchové úpravy.
Aretační kolík nekalený, broušený a bez povrchové úpravy.
Upozornění:Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu.
Bude-li aretační čep po delší dobu vysunut a je-li třeba zamezit zapadnutí aretačního kolíku, pak je třeba zvolit provedení M.
Pro účely pevného přivaření aretačních čepů doporučujeme ochranné svařování plamenem, a to svářečkou WIG.
Na vyžádání:Nestandardní provedení.Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 03097 Aretační čepy bez nákružku 160 kB

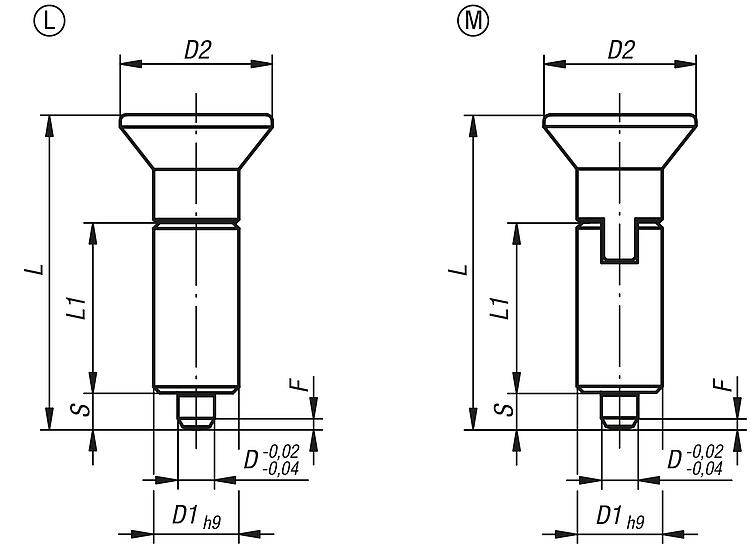

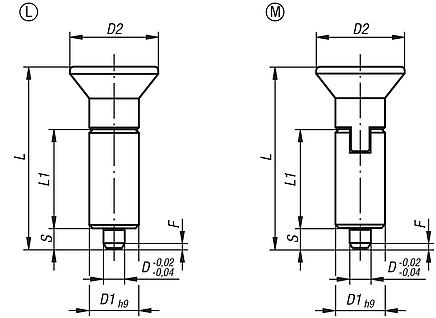

Výkresy (celkový přehled)

Aretační čepy bez nákružku

Aretační čepy bez nákružku, ocelové, aretační kolík tvrzený

více informací

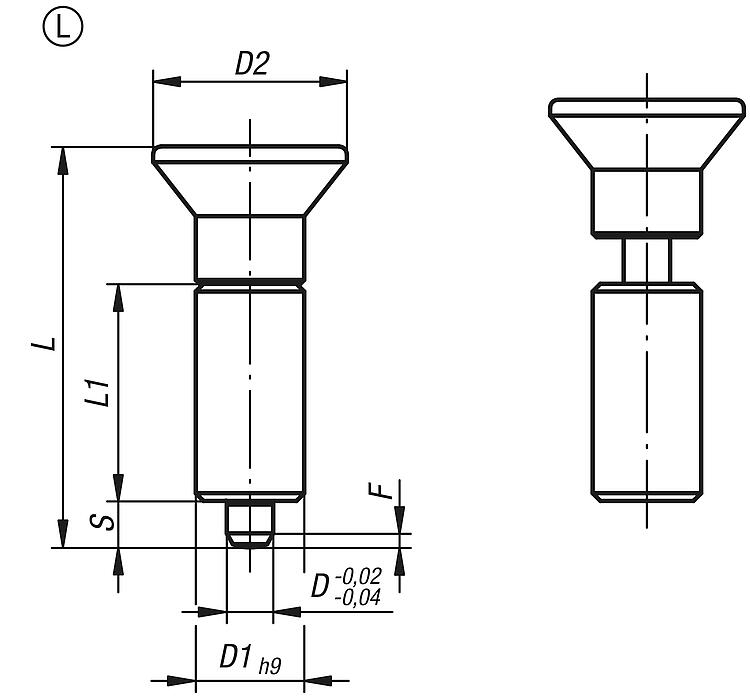

Výkresy

Aretační čepy bez nákružku, ocelové, aretační kolík tvrzený

Přehled zboží (komprimováno)

Výběr/filtr zboží
Objednací číslo
ocel
bez aretační drážky
Objednací číslo
Nerezová ocel
bez aretační drážky
ProvedeníDD1D2LL1HF x 30°Síla pružiny
začátek
F1 cca N
Síla pružiny
konec
F2 cca N
Filtr
03097-100403097-01004L4101838,52141612
-03097-11004L4101838,52141612
03097-110503097-01105L5122143,52451,3512
-03097-11105L5122143,52451,3512
03097-120603097-01206L6142551,72861,8614
-03097-11206L6142551,72861,8614
03097-130803097-01308L81833683682,31535
-03097-11308L81833683682,31535
03097-141003097-01410L1022337440102,81534
-03097-11410L1022337440102,81534

Aretační čepy bez nákružku, nerezové, aretační kolík tvrzený

více informací

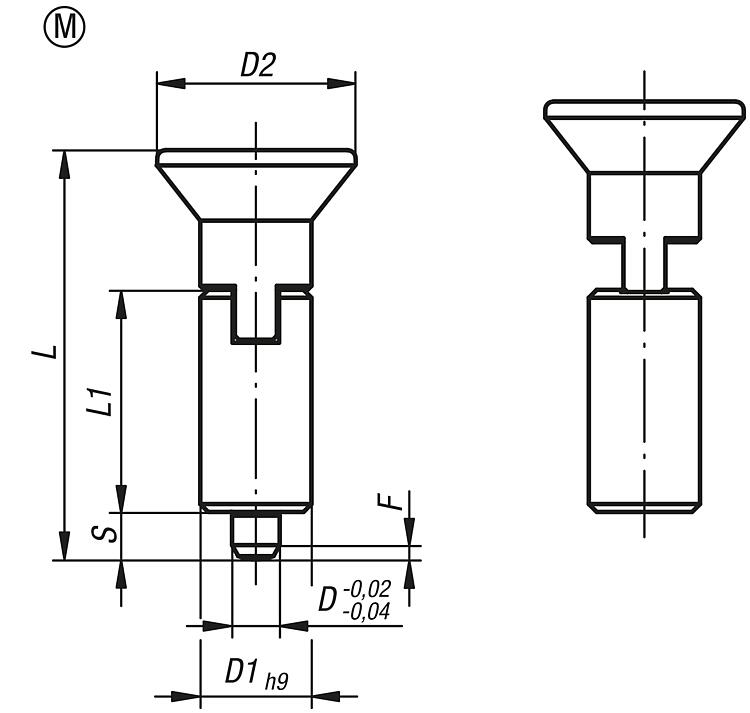

Výkresy

Aretační čepy bez nákružku, nerezové, aretační kolík tvrzený

Přehled zboží (komprimováno)

Výběr/filtr zboží
Objednací číslo
ocel
s drážkou rastru
Objednací číslo
Nerezová ocel
s drážkou rastru
ProvedeníDD1D2LL1HF x 30°Síla pružiny
začátek
F1 cca N
Síla pružiny
konec
F2 cca N
Filtr
03097-200403097-02004M4101838,52141612
-03097-12004M4101838,52141612
03097-210503097-02105M5122143,52451,3512
-03097-12105M5122143,52451,3512
03097-220603097-02206M6142551,72861,8614
-03097-12206M6142551,72861,8614
03097-230803097-02308M81833683682,31535
-03097-12308M81833683682,31535
03097-241003097-02410M1022337440102,81534
-03097-12410M1022337440102,81534
