Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží
PopisMateriál:Aretační kolík kalený:
Závitové pouzdro 1.4305.
Aretační kolík 1.4034.

Aretační kolík nekalený:
Závitové pouzdro 1.4305.
Aretační kolík 1.4305.

Hřibovitý úchyt 1.4305, elektrolyticky leštěný.
Provedení: Bez povrchové úpravy, aretační kolík broušený.Upozornění:Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu.
Pro účely našroubování je možné dodat montážní klíč ke šroubu. Ten je třeba zasunout pod uvolněnou hřibovitou úchytku tak, aby jeho kolíky zapadly do drážky v horní části šroubu.
Na vyžádání:Nestandardní provedení.Příslušenství:Distanční kroužky 03089Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 03093 Aretační čepy nerezové bez nákružku 286 kB

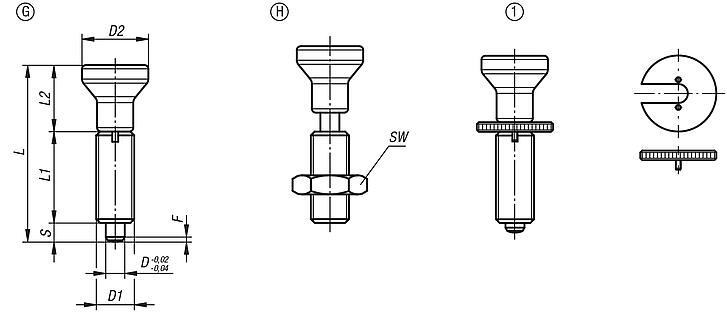

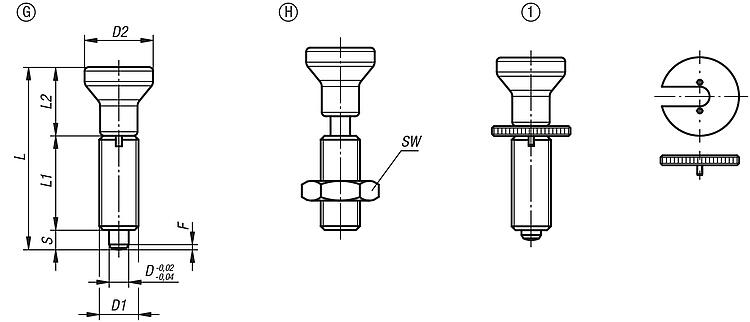

Výkresy (celkový přehled)

Aretační čepy nerezové bez nákružku

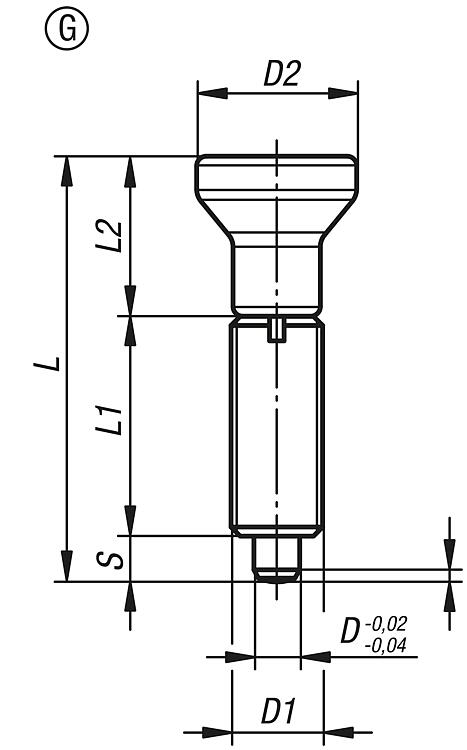

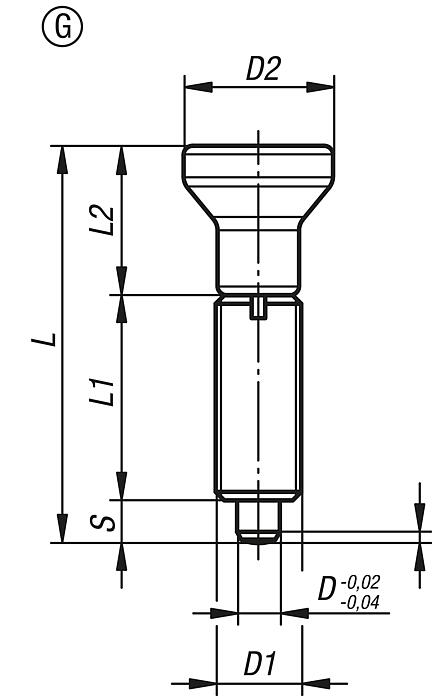

Aretační čepy bez nákružku, nerezové, aretační kolík kalený

více informací

Výkresy

Aretační čepy bez nákružku, nerezové, aretační kolík kalený

Přehled zboží (komprimováno)

Výběr/filtr zboží
Objednací číslo
tvrzeno
Objednací číslo
netvrzeno
ProvedeníDD1D2LL1L2HF x 30°Síla pružiny
začátek
F1 cca N
Síla pružiny
konec
F2 cca N
Objednací číslo
klíč ke šroubu
Filtr
03093-00190303093-111903G3M6x0,751434,517143,50,84,51003094-99
03093-00100403093-111004G4M8x1184321184161203094-90
03093-00110503093-111105G5M10x12150242151,351203094-91
03093-00120603093-111206G6M12x1,52559282561,861403094-92
03093-00130803093-111308G8M16x1,53377363382,3153503094-93
03093-00141003093-111410G10M20x1,533834033102,8153403094-94
03093-00141203093-111412G12M20x1,533874233122,8153903094-94
03093-00151603093-111516G16M24x2401065040163,2204603094-95

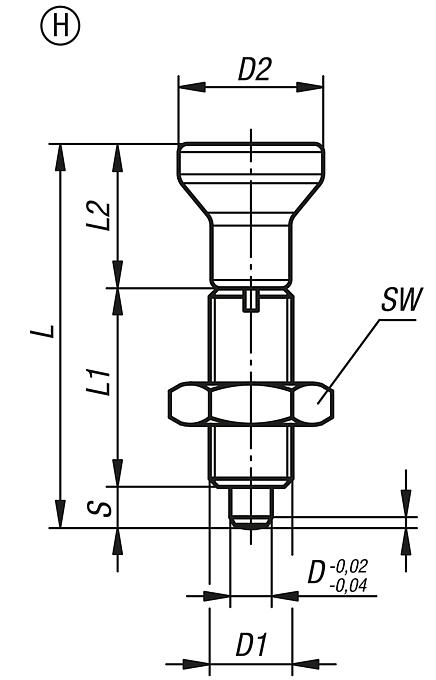

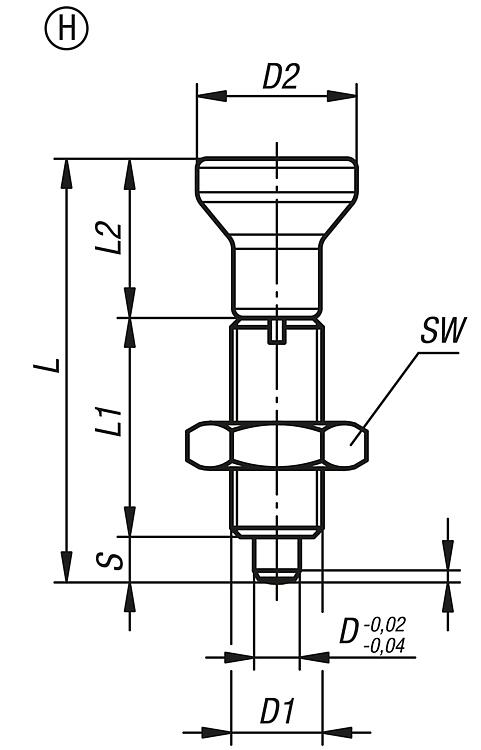

Aretační čepy bez nákružku, nerezové, aretační kolík nekalený

více informací

Výkresy

Aretační čepy bez nákružku, nerezové, aretační kolík nekalený

Přehled zboží (komprimováno)

Výběr/filtr zboží
Objednací číslo
tvrzeno
Objednací číslo
netvrzeno
ProvedeníDD1D2LL1L2HSWF x 30°Síla pružiny
začátek
F1 cca N
Síla pružiny
konec
F2 cca N
Objednací číslo
klíč ke šroubu
Filtr
03093-00290303093-112903H3M6x0,751434,517143,5100,84,51003094-99
03093-00200403093-112004H4M8x118432118413161203094-90
03093-00210503093-112105H5M10x1215024215171,351203094-91
03093-00220603093-112206H6M12x1,5255928256191,861403094-92
03093-00230803093-112308H8M16x1,5337736338242,3153503094-93
03093-00241003093-112410H10M20x1,53383403310302,8153403094-94
03093-00241203093-112412H12M20x1,53387423312302,8153903094-94
03093-00251603093-112516H16M24x240106504016363,2204603094-95
