Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží
PopisMateriál:Ocelové provedení:
Aretační kolík kalený:
Třída pevnosti 5.8.

Nerezové provedení:
Aretační kolík kalený:
Závitové pouzdro 1.4305.
Aretační kolík 1.4034.

Aretační kolík nekalený:
Závitové pouzdro 1.4305.
Aretační kolík 1.4305.

Úchytka hřibovitého tvaru, tmavošedý termoplast.
Provedení: Ocelové provedení:
Aretační kolík kalený, broušený a brynýrovaný.

Nerezové provedení:
Aretační kolík kalený, broušený a bez povrchové úpravy.
Aretační kolík nekalený, broušený a bez povrchové úpravy.
Upozornění:Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Bude-li aretační kolík po delší dobu vysunut a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení C resp. provedení D.Na vyžádání:Nestandardní provedení.Příslušenství:Distanční kroužky 03089Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 03090 Aretační čepy 292 kB

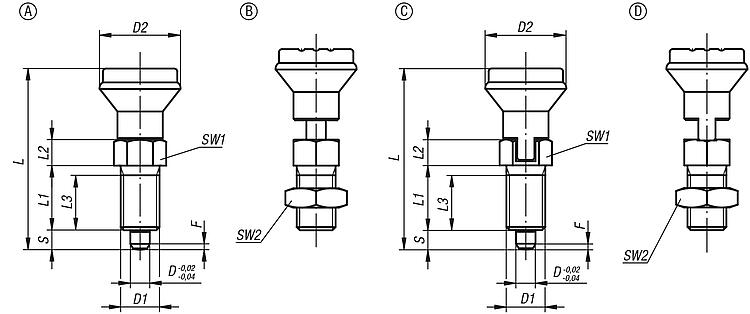

Výkresy (celkový přehled)

Aretační čepy

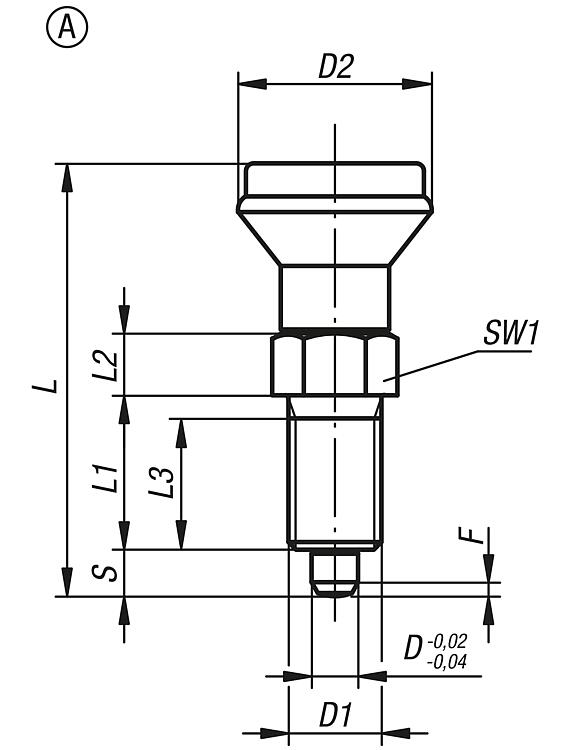

Aretační čepy, tvar A

více informací

Výkresy

Aretační čepy, tvar A

Přehled zboží (komprimováno)

Výběr/filtr zboží
Objednací číslo
ocel
kalená
Objednací číslo
Nerezová ocel
kalená
Objednací číslo
Nerezová ocel
netvrzeno
ProvedeníDD1D2LL1L2L3HSW1F x 30°Síla pružiny
začátek
F1 cca N
Síla pružiny
konec
F2 cca N
Filtr
03090-110503090-0110503090-11105A5M10x12147177155131,3512
03090-120603090-0120603090-11206A6M12x1,52556208176141,8614
03090-130803090-0130803090-11308A8M16x1,533742610238192,31535
03090-141003090-0141003090-11410A10M20x1,5338028122510222,81534

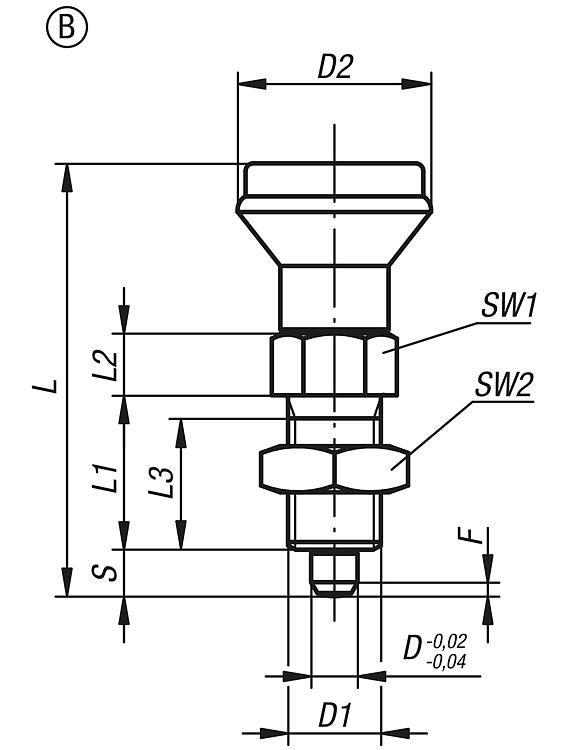

Aretační čepy, tvar B

více informací

Výkresy

Aretační čepy, tvar B

Přehled zboží (komprimováno)

Výběr/filtr zboží
Objednací číslo
ocel
kalená
Objednací číslo
Nerezová ocel
kalená
Objednací číslo
Nerezová ocel
netvrzeno
ProvedeníDD1D2LL1L2L3HSW1SW2F x 30°Síla pružiny
začátek
F1 cca N
Síla pružiny
konec
F2 cca N
Filtr
03090-210503090-0210503090-12105B5M10x1214717715513171,3512
03090-220603090-0220603090-12206B6M12x1,5255620817614191,8614
03090-230803090-0230803090-12308B8M16x1,53374261023819242,31535
03090-241003090-0241003090-12410B10M20x1,533802812251022302,81534

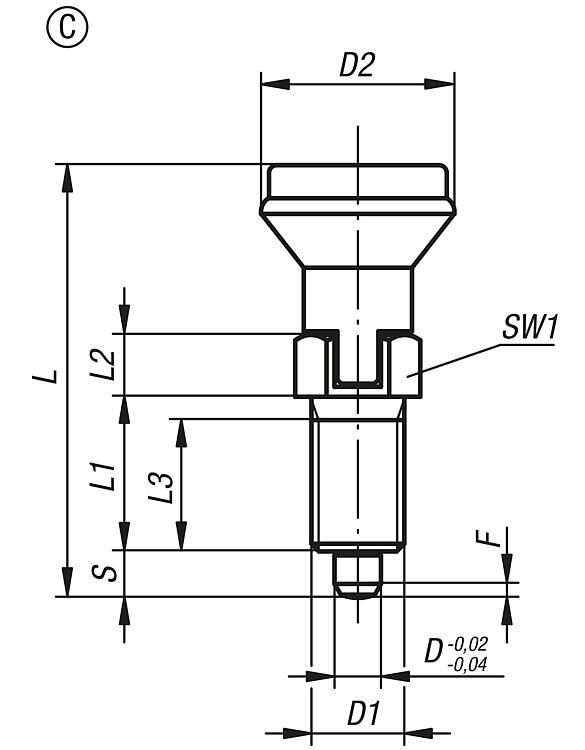

Aretační čepy, tvar C

více informací

Výkresy

Aretační čepy, tvar C

Přehled zboží (komprimováno)

Výběr/filtr zboží
Objednací číslo
ocel
kalená
Objednací číslo
Nerezová ocel
kalená
Objednací číslo
Nerezová ocel
netvrzeno
ProvedeníDD1D2LL1L2L3HSW1F x 30°Síla pružiny
začátek
F1 cca N
Síla pružiny
konec
F2 cca N
Filtr
03090-310503090-0310503090-13105C5M10x12147177155131,3512
03090-320603090-0320603090-13206C6M12x1,52556208176141,8614
03090-330803090-0330803090-13308C8M16x1,533742610238192,31535
03090-341003090-0341003090-13410C10M20x1,5338028122510222,81534

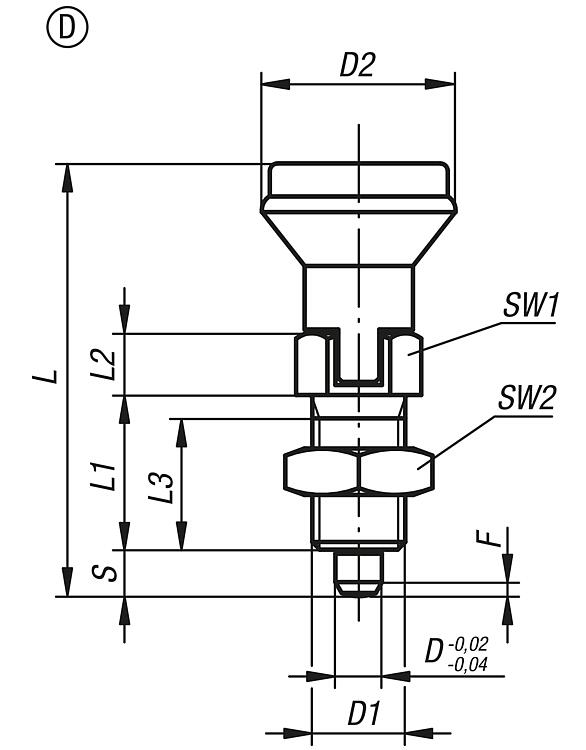

Aretační čepy, tvar D

více informací

Výkresy

Aretační čepy, tvar D

Přehled zboží (komprimováno)

Výběr/filtr zboží
Objednací číslo
ocel
kalená
Objednací číslo
Nerezová ocel
kalená
Objednací číslo
Nerezová ocel
netvrzeno
ProvedeníDD1D2LL1L2L3HSW1SW2F x 30°Síla pružiny
začátek
F1 cca N
Síla pružiny
konec
F2 cca N
Filtr
03090-410503090-0410503090-14105D5M10x1214717715513171,3512
03090-420603090-0420603090-14206D6M12x1,5255620817614191,8614
03090-430803090-0430803090-14308D8M16x1,53374261023819242,31535
03090-441003090-0441003090-14410D10M20x1,533802812251022302,81534
