10500Excentrický upínací modul |
zpět |
|
|
PopisMateriál:Základní těleso z oceli. Excentrické páky z hliníkového odlitku.Provedení: Základní těleso brynýrováno. Kladivové matice zinkované. Excentrické páky potaženy černou práškovou hmotou.
Upozornění:Upínací modul se nasadí shora do T-drážky a bezpečně, bez dodatečného nářadí, pomocí páky s excentrem se pevně upne.Přednosti:Excentrické upínací moduly lze použít na běžných systémech z hliníkových profilů nebo na stolech s T-drážkami pro dorážení, pevné sevření nebo upínání dílů a obrobků.
Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

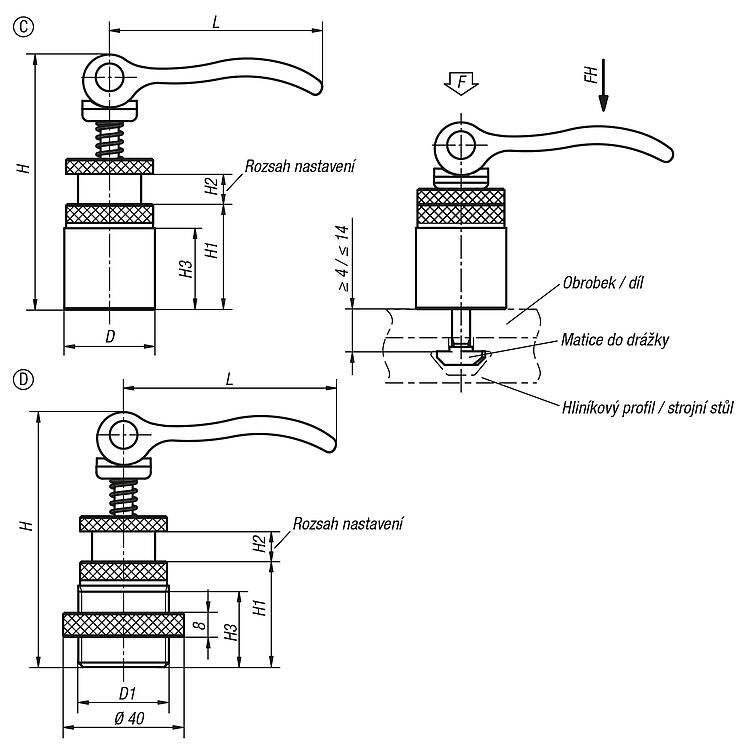

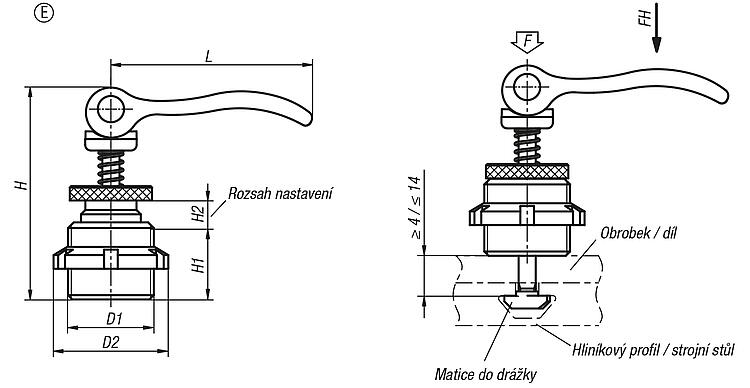

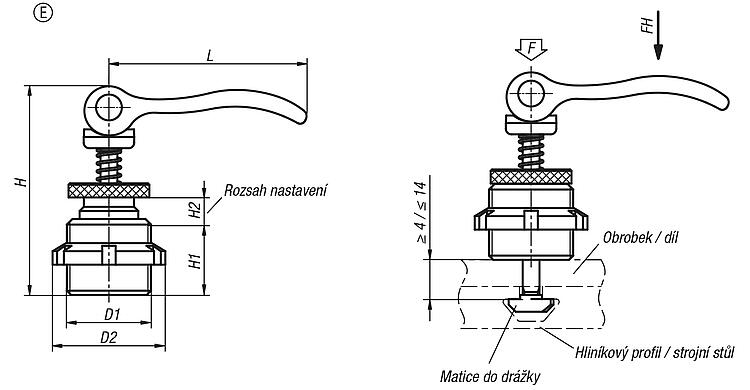

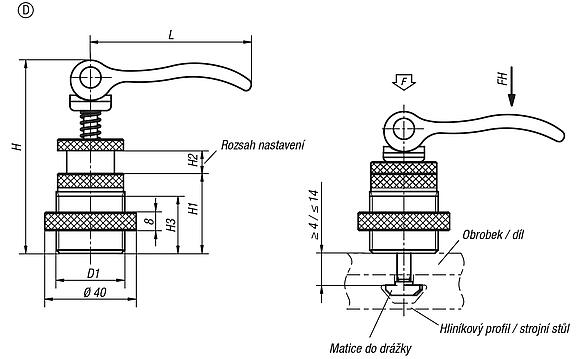

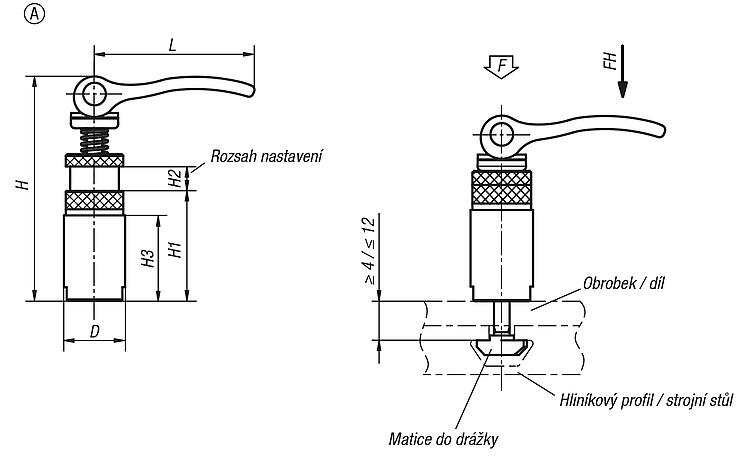

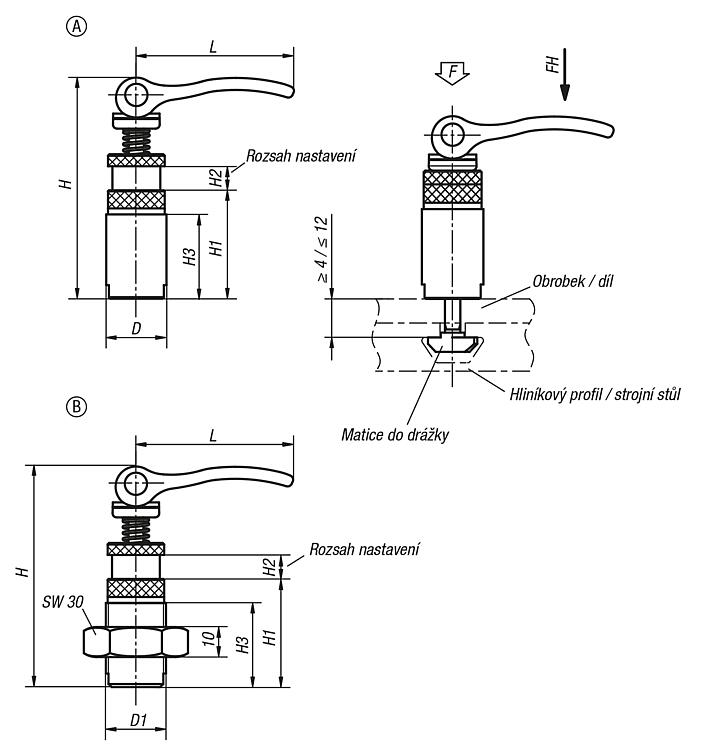

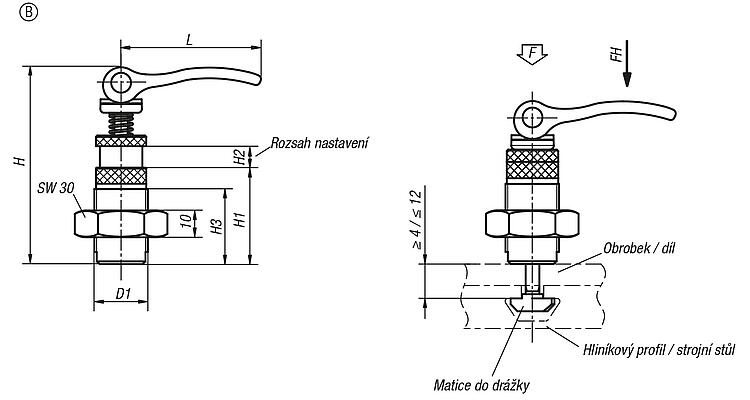

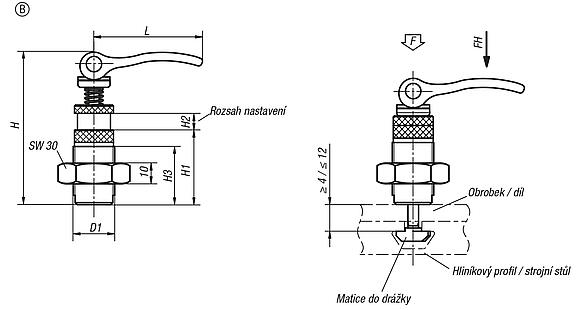

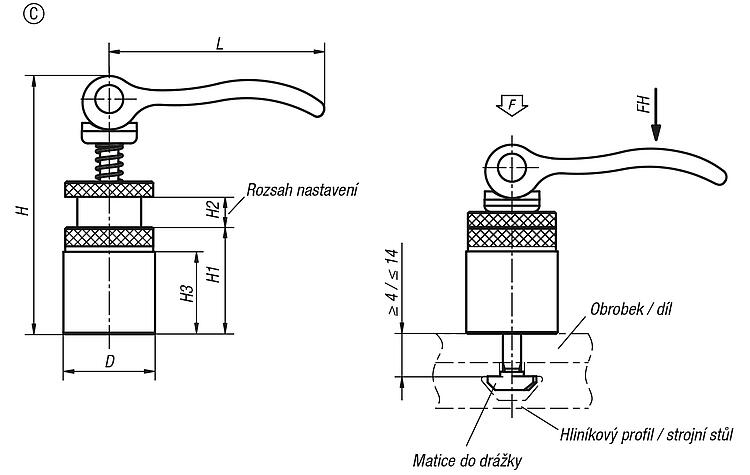

Výkresy (celkový přehled) |
| Objednací číslo | Provedení | D | H | H1 | H2 | H3 | L | Hodí se pro
šířku drážky | Upínací
síla
F (kN) | Ruční
síla
FH N | CAD | Přís. | Cena | Objednat |
|---|
| 10500-00200808 | A | 20 | 73,5 | 36 | 8 | 28 | 52,3 | 8 | 2,5 | 100 |  | | 45,40 € | |
|
| Objednací číslo | Provedení | D1 | H | H1 | H2 | H3 | L | Hodí se pro
šířku drážky | Upínací
síla
F (kN) | Ruční
síla
FH N | CAD | Přís. | Cena | Objednat |
|---|
| 10500-10200808 | B | M20x1,5 | 73,5 | 36 | 8 | 28 | 52,3 | 8 | 2,5 | 100 | | | 46,33 € | |
|
|
| Objednací číslo | Provedení | D | D1 | D2 | H | H1 | H2 | H3 | L | Hodí se pro
šířku drážky | Upínací
síla
F (kN) | Ruční
síla
FH N | CAD | Přís. | Cena | Objednat |
|---|
| 10500-31301008 | D | - | M30x2 | 40 | 84,6 | 35 | 10 | 25 | 70,4 | 8 | 4 | 120 | | | 54,67 € | |
|

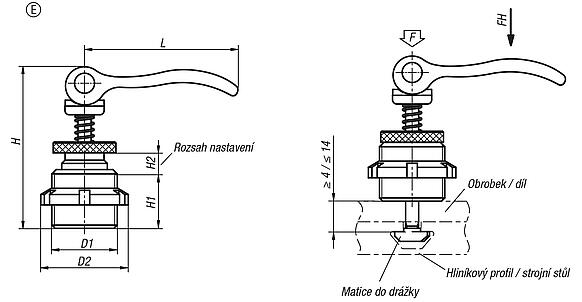

| Objednací číslo | Provedení | D1 | D2 | H | H1 | H2 | L | Hodí se pro
šířku drážky | Upínací
síla
F (kN) | Ruční
síla
FH N | CAD | Přís. | Cena | Objednat |
|---|
| 10500-41150706 | E | M15X1 | 25 | 39 | 14 | 7 | 35 | 6 | 1,5 | 90 | | | 33,91 € | | | 10500-41200908 | E | M20X1 | 32 | 50 | 18 | 9 | 52 | 8 | 2,5 | 100 | | | 39,02 € | |
|
|
